Di cosa parla

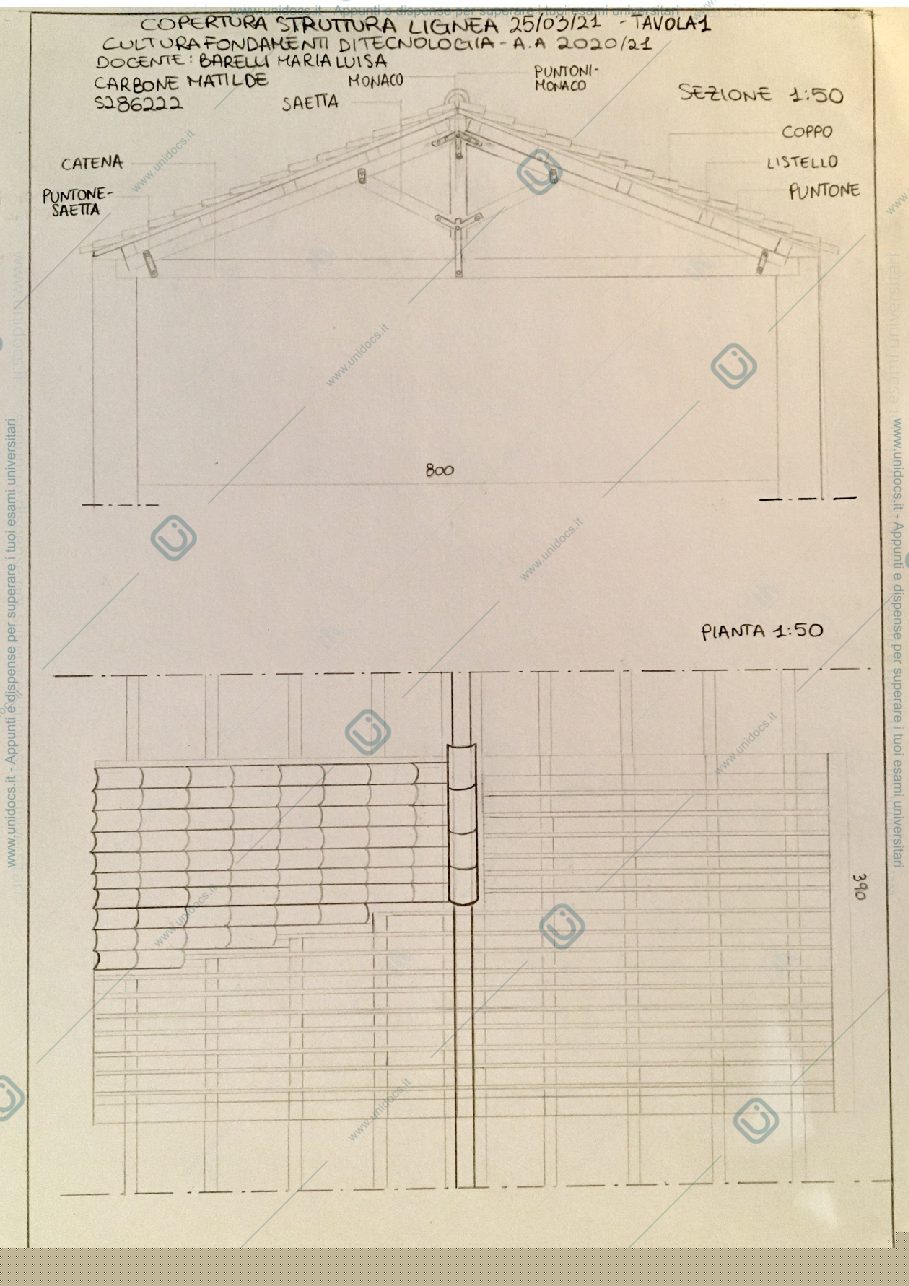

- La tavola presenta un disegno tecnico dettagliato di una copertura in struttura lignea, datata 25/03/21, ideale per lo studio delle tecniche costruttive.
- Sono illustrate due viste principali: una sezione (SEZIONE 1:50) e una pianta (PIANTA 1:50) del tetto, fornendo una visione completa della struttura.
- La sezione offre una chiara rappresentazione degli elementi strutturali portanti della capriata e del tetto, inclusi:
- Catena: La trave orizzontale di base che lega le pareti e sopporta la spinta dei puntoni.
- Puntone: Le travi inclinate che definiscono la pendenza del tetto.
- Saetta: Elementi diagonali di rinforzo che collegano i puntoni alla catena o al monaco.
- Puntoni-Monaco: Riferimento al sistema strutturale con monaco, la colonna centrale che supporta i puntoni al colmo.
- Listello: Le assicelle orizzontali fissate ai puntoni, che fungono da supporto per il manto di copertura.
- Coppo: Il tipo di tegola curva tradizionale utilizzata per il manto di copertura.
- La pianta mostra l'organizzazione e la disposizione del manto di copertura, nello specifico delle tegole (coppi), offrendo una prospettiva dall'alto sull'estetica e la funzionalità.
- Le scale 1:50 per entrambe le viste indicano un livello di dettaglio accurato, essenziale per l'analisi strutturale e costruttiva in ambito architettonico.
- Sono presenti alcune dimensioni indicative, come '800' nella sezione e '390' nella pianta, utili per comprendere le proporzioni e gli interassi degli elementi.
- Questo disegno è uno strumento didattico prezioso per comprendere la tecnologia delle coperture in legno e i principi di statica e resistenza dei materiali in architettura.
