Di cosa parla

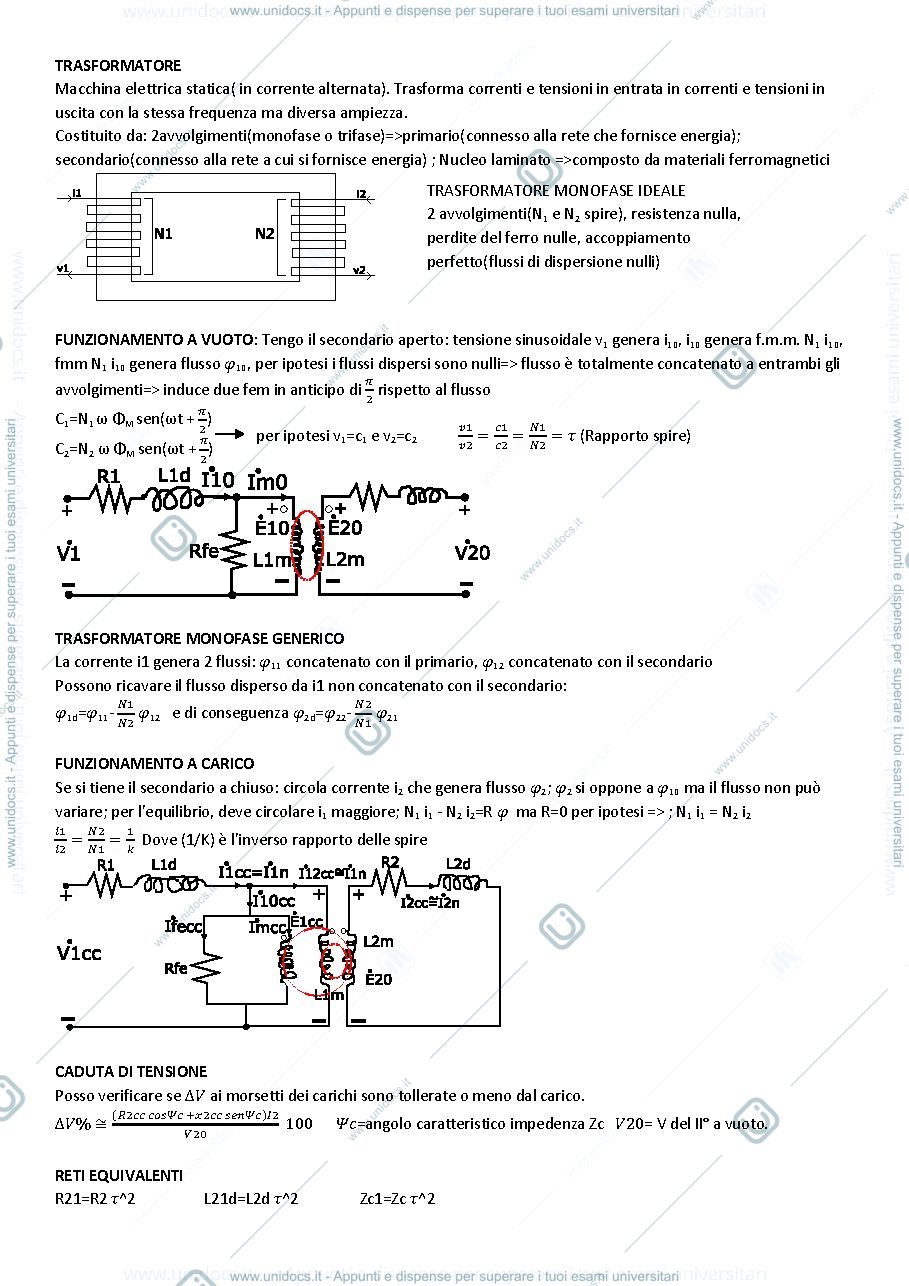

- Trasformatore: macchina statica che trasforma tensioni e correnti mantenendo la frequenza costante, composto da due avvolgimenti e un nucleo laminato.
- Funzionamento a vuoto: i1 genera flussi 11 e 12; C1 e C2 sono le fem induzate in anticipo rispetto al flusso.
- Trasformatore monofase ideale: rapporto spire N1/N2, resistenza nulla, perdite del ferro nulle, accoppiamento perfetto; v1=c1 e v2=c2.
- Caduta di tensione: verifica tolleranza carichi, \(R_2 = \frac{V_2}{I_2}\).
- Trasformatore in cortocircuito: V1cc ridotta per evitare surriscaldamento, I2cc determina corrente di carico.
