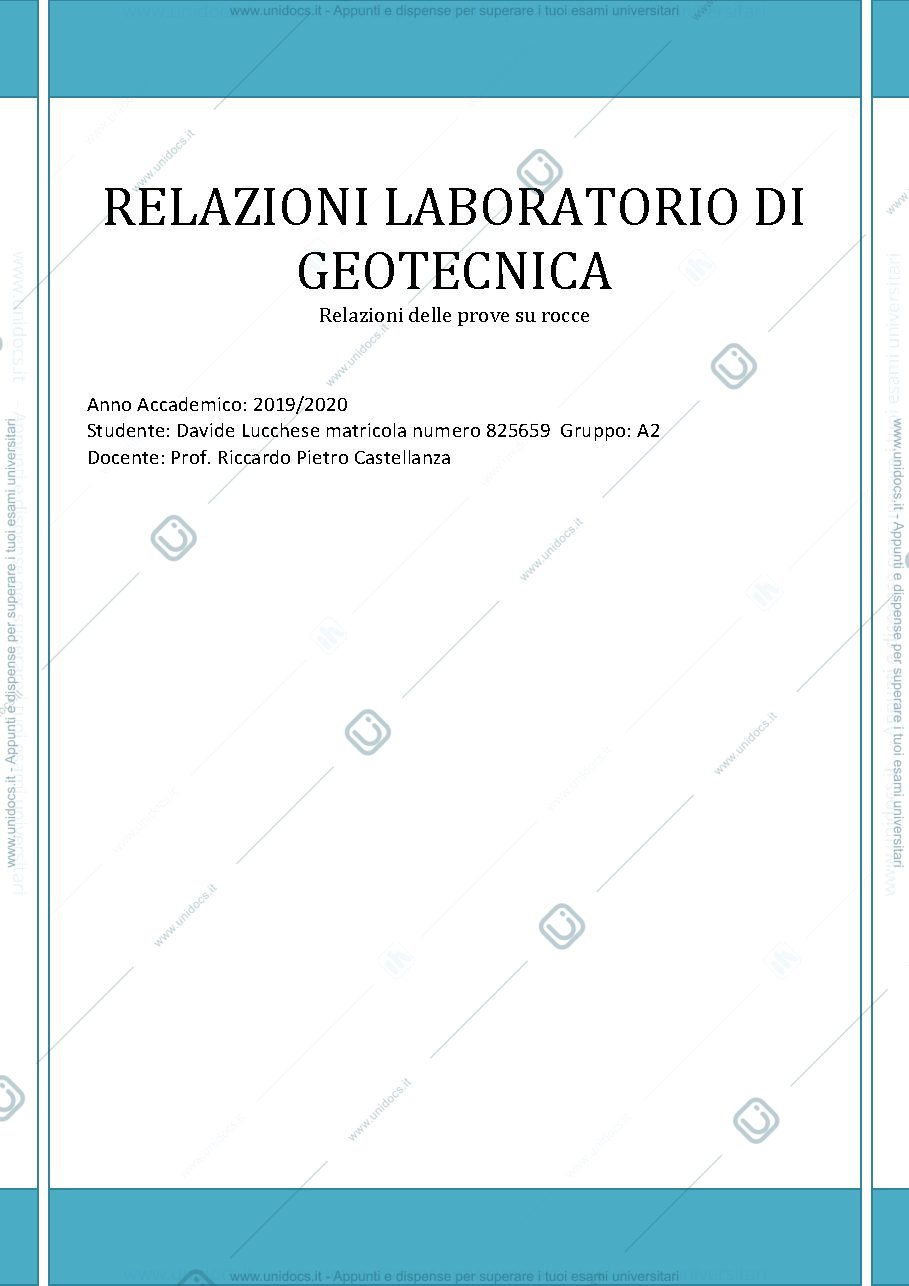

- RELAZIONI LABORATORIO DI GEOTECNICA - Prove su Rocce: Questo rapporto tecnico illustra diverse prove di laboratorio su campioni di roccia per la caratterizzazione geomeccanica.

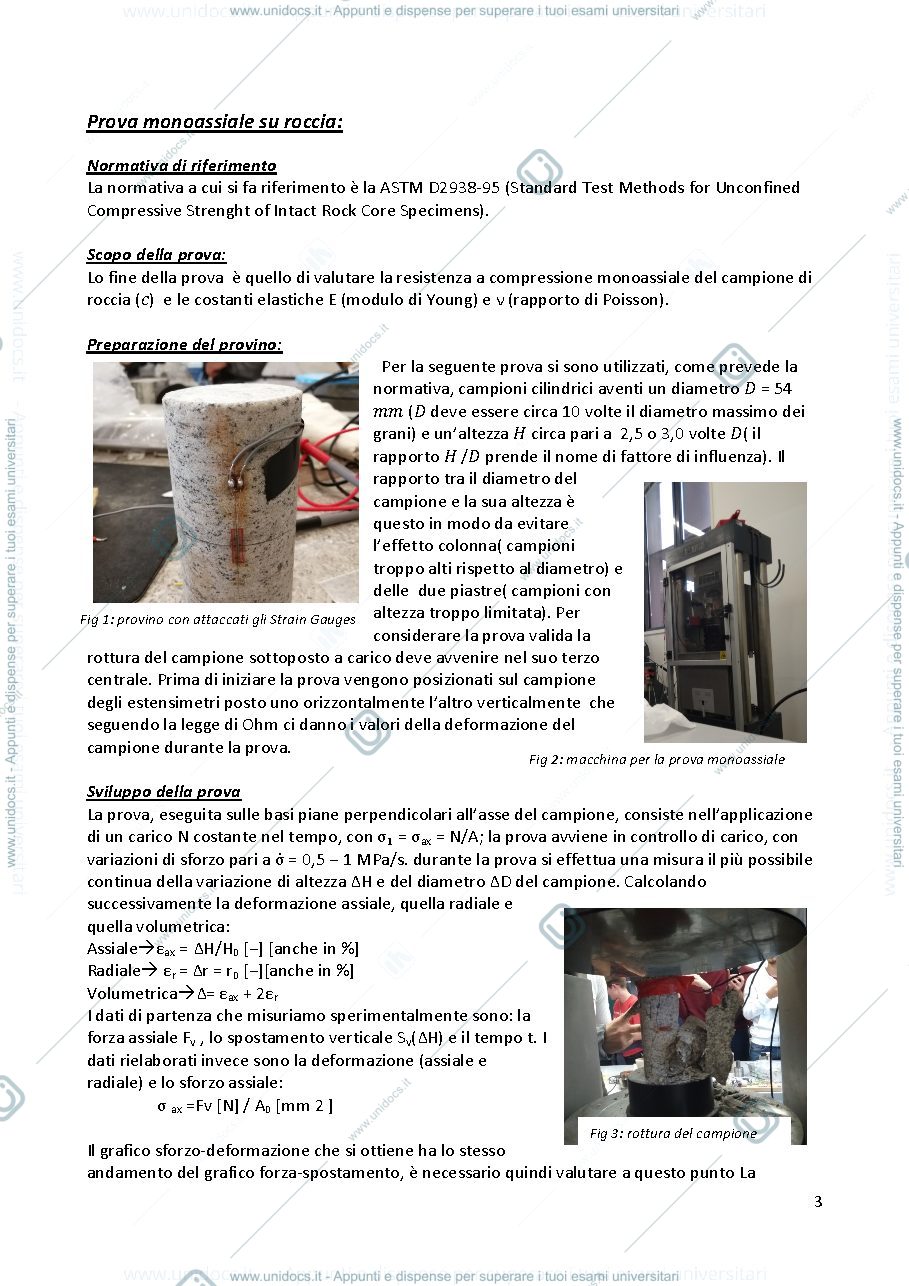

- Prova Monoassiale su Roccia (ASTM D2938-95):
- Scopo: Valutare la resistenza a compressione monoassiale (σc), il modulo di Young (E) e il rapporto di Poisson (ν).
- Metodologia: Campioni cilindrici (D=54mm, H/D ~2.5-3.0) con estensimetri assiali e radiali. Carico applicato in controllo di sforzo (0.5-1 MPa/s).
- Risultati: Per il campione analizzato, σc = 90 MPa. La roccia è stata classificata come di "Resistenza Media" (Classe C) e con un rapporto di rigidezza-sforzo Et50/σc = 1.72 (Classe L - "Rapporto molto basso") secondo Deer&Miller.
- Prova di Carico Puntiforme (Point Load Test) (ASTM D5731-02):
- Scopo: Determinare l'indice di resistenza della roccia (Is) per la sua classificazione.
- Metodologia: Campioni di forma irregolare o cilindrica sono caricati tra due punzoni conici fino a rottura. Si misura il carico di rottura (Pmax) e la distanza tra i punti di contatto (D).
- Calcolo: Is = Pmax/D². L'indice standardizzato Is50 viene utilizzato per correlazioni con σc (es. σc = 23.7 Is50).
- Prova di Trazione Indiretta (Brazilian Test) (ASTM D3967-95):
- Scopo: Ricavare la resistenza a trazione uniassiale (σt) mediante compressione diametrale di campioni discoidali.
- Metodologia: Campioni cilindrici (D=54mm, spessore ~D/2) sono compressi diametralmente tra ganasce ricurve.
- Calcolo: σt = Pmax / (πRt). Per il campione testato (S4C), σt = 4.33 MPa.
- Prove di Classificazione dei Giunti:
- Scopo: Classificare le discontinuità rocciose basandosi su caratteristiche geometriche e meccaniche.
- Pettine di Barton (JRC - Joint Roughness Coefficient): Strumento per stimare la rugosità dei giunti confrontando i profili con tabelle di riferimento. Il JRC influisce sulla resistenza a taglio del giunto.
- Martello di Schmidt (Sclerometro) (JCS - Joint Wall Compressive Strength): Misura la "durezza di rimbalzo" (R) per ottenere il JCS, che rappresenta la resistenza a compressione uniassiale della superficie alterata. Un valore R~29 può correlare a σc~50 MPa per materiali con densità di 27 kN/m³. Il grado di alterazione è definito dal rapporto tra σc della roccia intatta e σc della superficie alterata.
