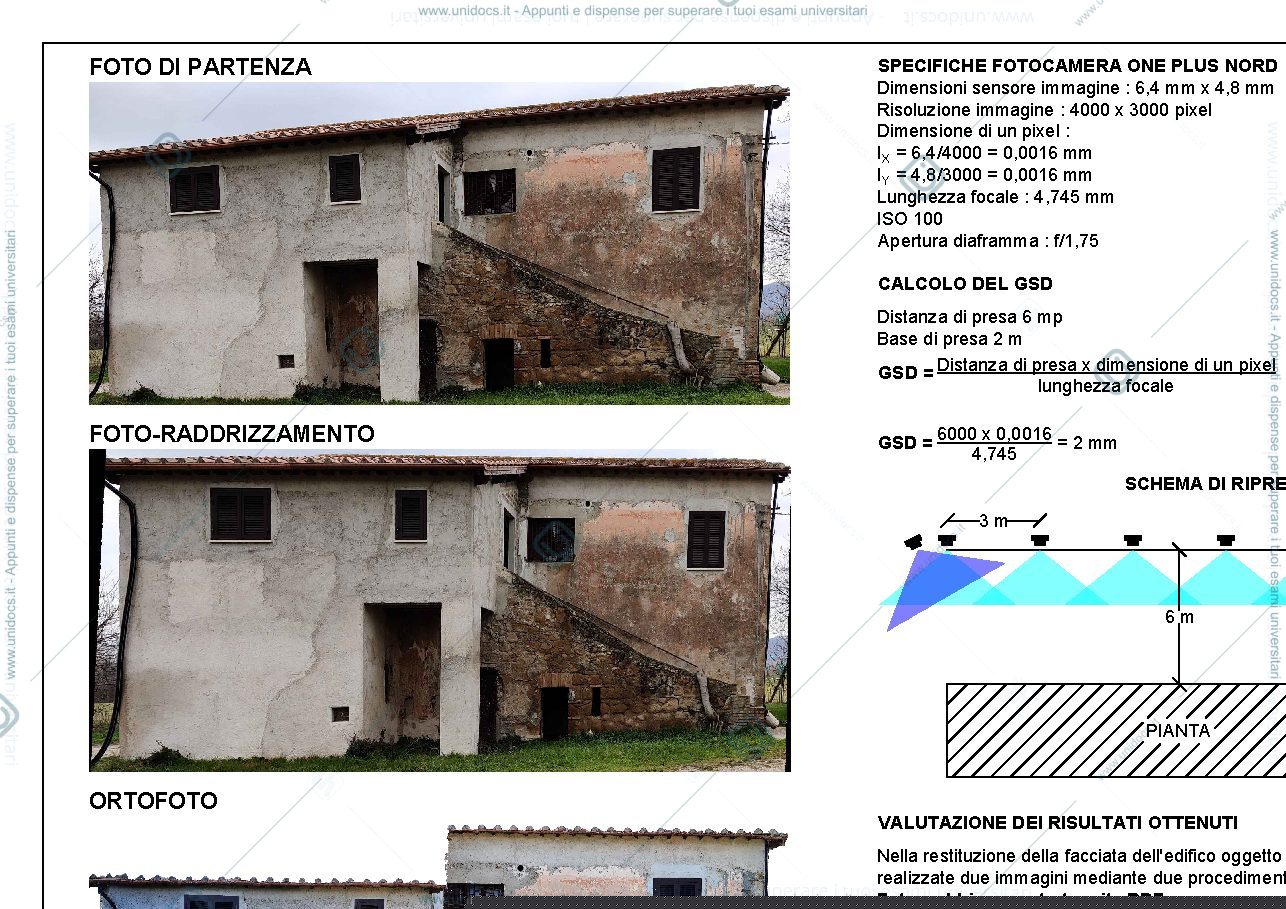

Questo documento illustra un processo fotogrammetrico per la restituzione di facciate architettoniche con una fotocamera One Plus Nord. Vengono dettagliate le specifiche della fotocamera, il calcolo del Ground Sample Distance (GSD) di 2 mm a 6 m di distanza, e lo schema di ripresa. Il processo include fasi di acquisizione, raddrizzamento e ortofoto, essenziali per rilievi precisi e la modellazione digitale in progetti di costruzione.
Leggi il riassunto completo
- Specifiche della Fotocamera: Il documento fornisce i dettagli tecnici di una fotocamera One Plus Nord, tra cui dimensioni del sensore (6,4 mm x 4,8 mm), risoluzione dell'immagine (4000 x 3000 pixel), dimensione del singolo pixel (0,0016 mm per entrambi gli assi) e lunghezza focale (4,745 mm).
- Calcolo del GSD (Ground Sample Distance): Il GSD viene calcolato utilizzando la formula: (Distanza di presa x dimensione di un pixel) / lunghezza focale. Con una distanza di presa di 6 metri e le specifiche della fotocamera, il GSD risultante è di 2 mm. Questa metrica è cruciale per definire la risoluzione spaziale delle immagini sul terreno.
- Processo di Acquisizione e Raddrizzamento: Vengono mostrate le fasi chiave del workflow: la 'FOTO DI PARTENZA', la 'FOTO-RADDRIZZAMENTO' e si accenna all'ottenimento di una 'ORTOFOTO'. Lo 'SCHEMA DI RIPRESA' mostra un piano di acquisizione con scatti effettuati a intervalli di 3 metri e una distanza di 6 metri dall'oggetto, garantendo una copertura e sovrapposizione adeguate per la successiva elaborazione.
- Valutazione dei Risultati: L'obiettivo è la restituzione della facciata dell'edificio, ottenuta mediante due immagini elaborate con procedure di 'Foto-raddrizzamento tramite RDF'. Ciò sottolinea l'importanza di tecniche di rettifica per creare rappresentazioni accurate di elementi architettonici.
- Applicazione: Questo approccio è fondamentale per il rilievo e la modellazione digitale di edifici esistenti, fornendo dati geometrici precisi per l'analisi e la documentazione nell'ambito della gestione dei progetti edilizi.
