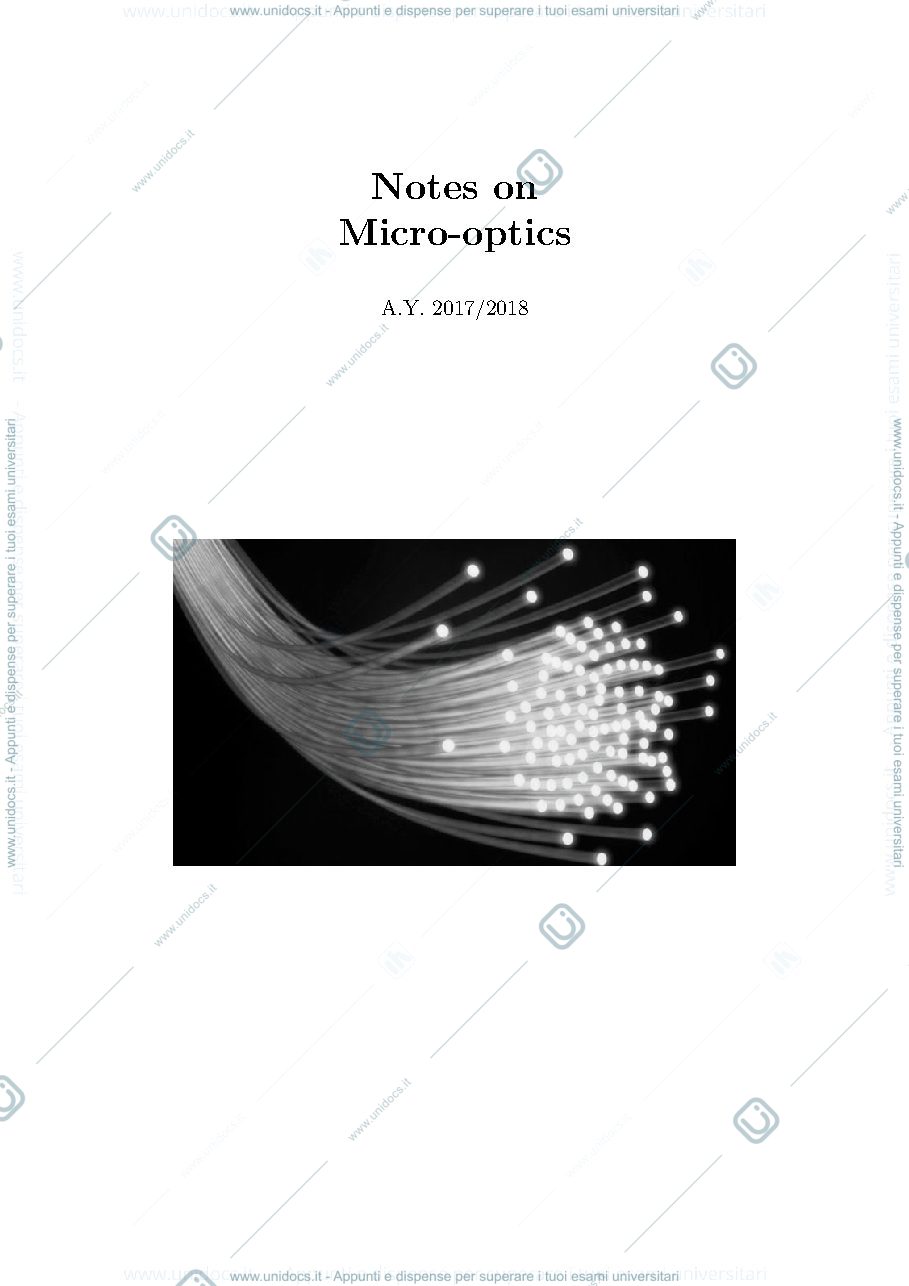

notes on micro-optics
104 visualizzazioni
Nessun voto ancora
Di cosa parla
Riassunto AI · si legge in un minuto
Questo documento offre un'introduzione completa all'ottica guidata e ai sistemi di comunicazione ottica. Esplora i principi delle guide d'onda a lastra, le equazioni caratteristiche e le loro interpretazioni fisiche. Analizza l'evoluzione storica delle comunicazioni ottiche, le diverse generazioni di sistemi a fibra, i concetti di trasmissione analogica e digitale, le tecniche di multiplexing (TDM, FDM, WDM) e i formati di modulazione (ASK, OOK, RZ, NRZ). Delinea il layout di un sistema di comunicazione ottica, i criteri di progettazione basati sul BER, la sensibilità del ricevitore e le limitazioni dovute ad attenuazione e dispersione, inclusi i sistemi WDM. Successivamente, approfondisce i coupler e gli splitter di potenza nell'ottica integrata, esaminando la teoria dei modi accoppiati, la matrice di trasferimento e l'analisi funzionale dei coupler direzionali come splitter e switch ottici, insieme a dispositivi come i coupler a interferenza multimodale e i giunti a stella. Vengono trattati in dettaglio i filtri ottici integrati, come gli interferometri Mach-Zehnder, i grating a guida d'onda arrayata e i filtri a risonatore ad anello, con le loro proprietà spettrali. Infine, il documento copre i modulatori di intensità elettro-ottici, analizzando l'effetto elettro-ottico, gli elettrodi a parametri concentrati e a onda viaggiante, le limitazioni di banda e i recenti progressi nei formati di modulazione DPSK e DQPSK, la rilevazione coerente e l'elaborazione digitale del segnale, evidenziando come queste innovazioni permettano di superare le sfide di capacità e rumore nei sistemi di comunicazione ottica avanzati.
Leggi il riassunto completo

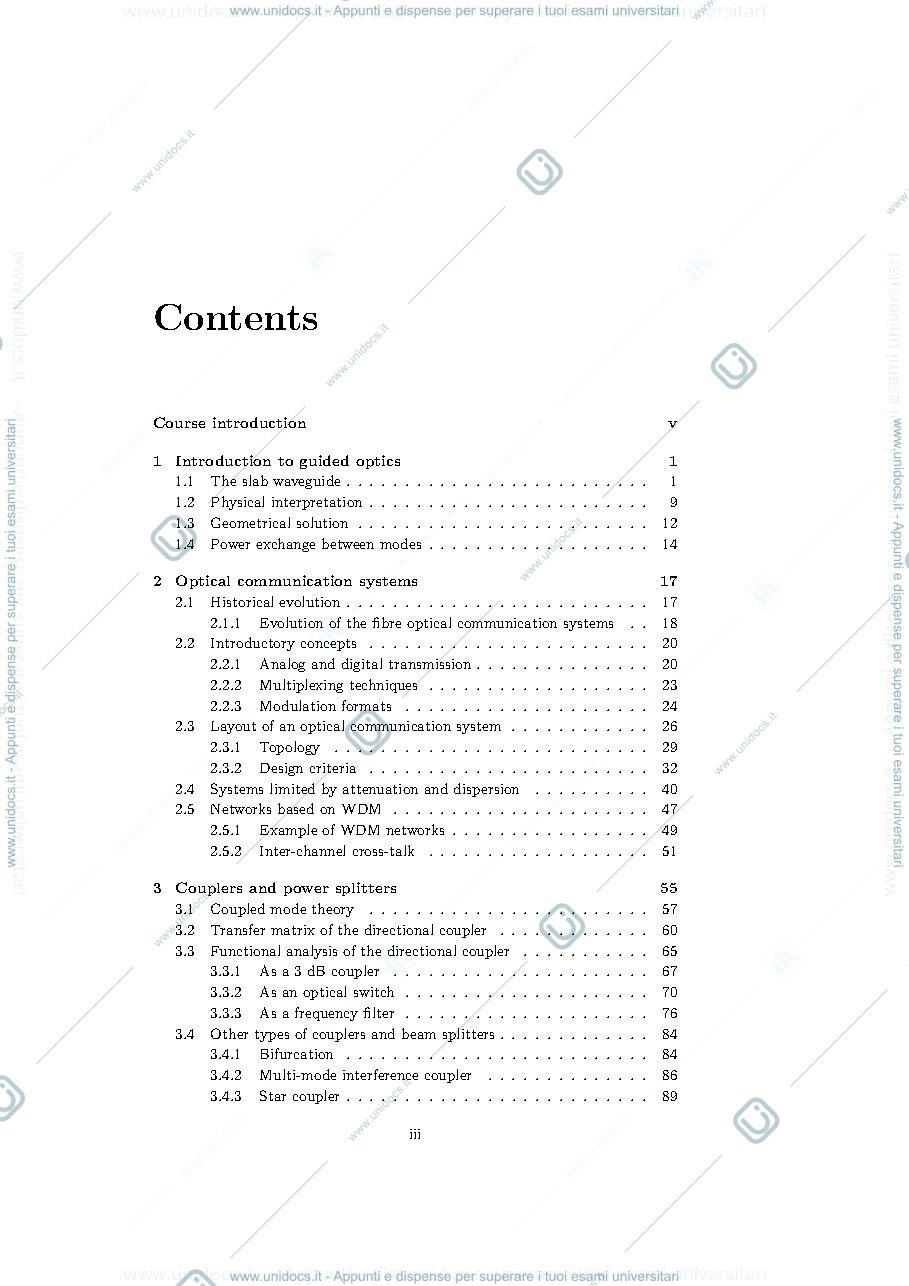

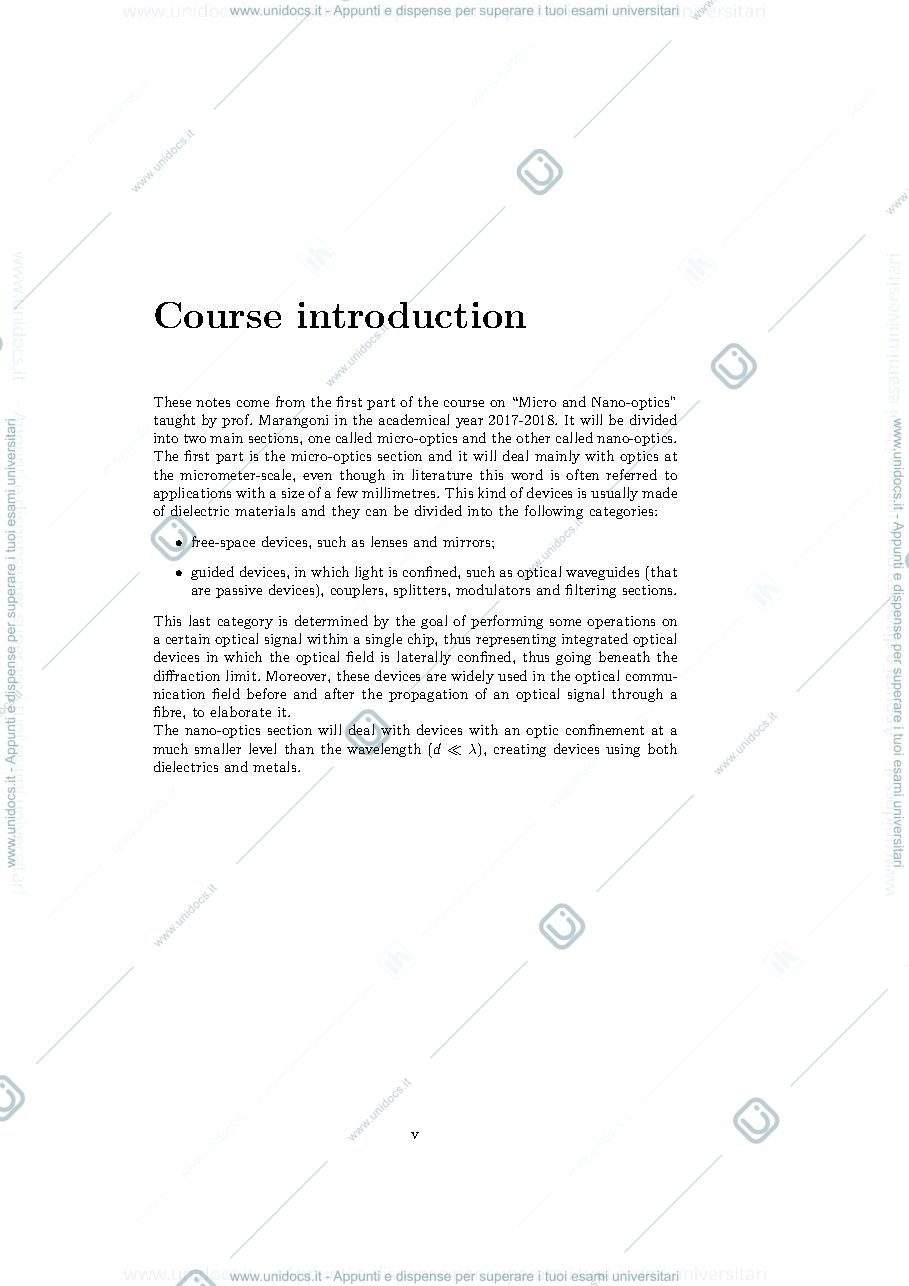

- Introduzione all'ottica guidata:
- Esplora le guide d'onda a lastra, inclusa la condizione di confinamento e le soluzioni d'onda per i modi TE.
- Discute l'interpretazione fisica dell'equazione caratteristica attraverso la riflessione interna totale e l'interferenza costruttiva.
- Analizza lo scambio di potenza tra i modi nelle guide d'onda a canale.
- Sistemi di comunicazione ottica:
- Traccia l'evoluzione storica dalle prime forme di telegrafo ai moderni sistemi a fibra ottica, evidenziando il prodotto BL come metrica di prestazione.
- Descrive le diverse generazioni di sistemi a fibra ottica, i progressi nella riduzione dell'attenuazione e della dispersione.
- Introduce concetti chiave come la trasmissione analogica e digitale, le tecniche di multiplexing (TDM, FDM, WDM) e i formati di modulazione (ASK, FSK, PSK, OOK, NRZ, RZ).
- Delinea il layout di un sistema di comunicazione ottica, dai trasmettitori ai ricevitori, e i criteri di progettazione basati sul Bit-Error-Rate (BER) e la sensibilità del ricevitore.
- Esamina le limitazioni dei sistemi dovute ad attenuazione e dispersione modale o cromatica, includendo i progressi con le fibre GRIN MMF e SMF.
- Analizza le reti basate su WDM, inclusi esempi come MONET, Lambdanet e PON, e la problematica del "inter-channel cross-talk".
- Coupler e splitter di potenza:
- Introduce i coupler e gli splitter come elementi fondamentali nell'ottica integrata.
- Spiega la teoria dei modi accoppiati per descrivere lo scambio di potenza tra le guide d'onda.
- Dettaglia la matrice di trasferimento per i coupler direzionali, distinguendo tra coupler sincroni e asincroni.
- Analizza l'uso dei coupler direzionali come splitter a 3 dB e come switch ottici, inclusi i modulatori "delta-beta-reversed".
- Descrive altri tipi di coupler e splitter come le biforcazioni, i coupler a interferenza multimodale (MMI) e i giunti a stella.

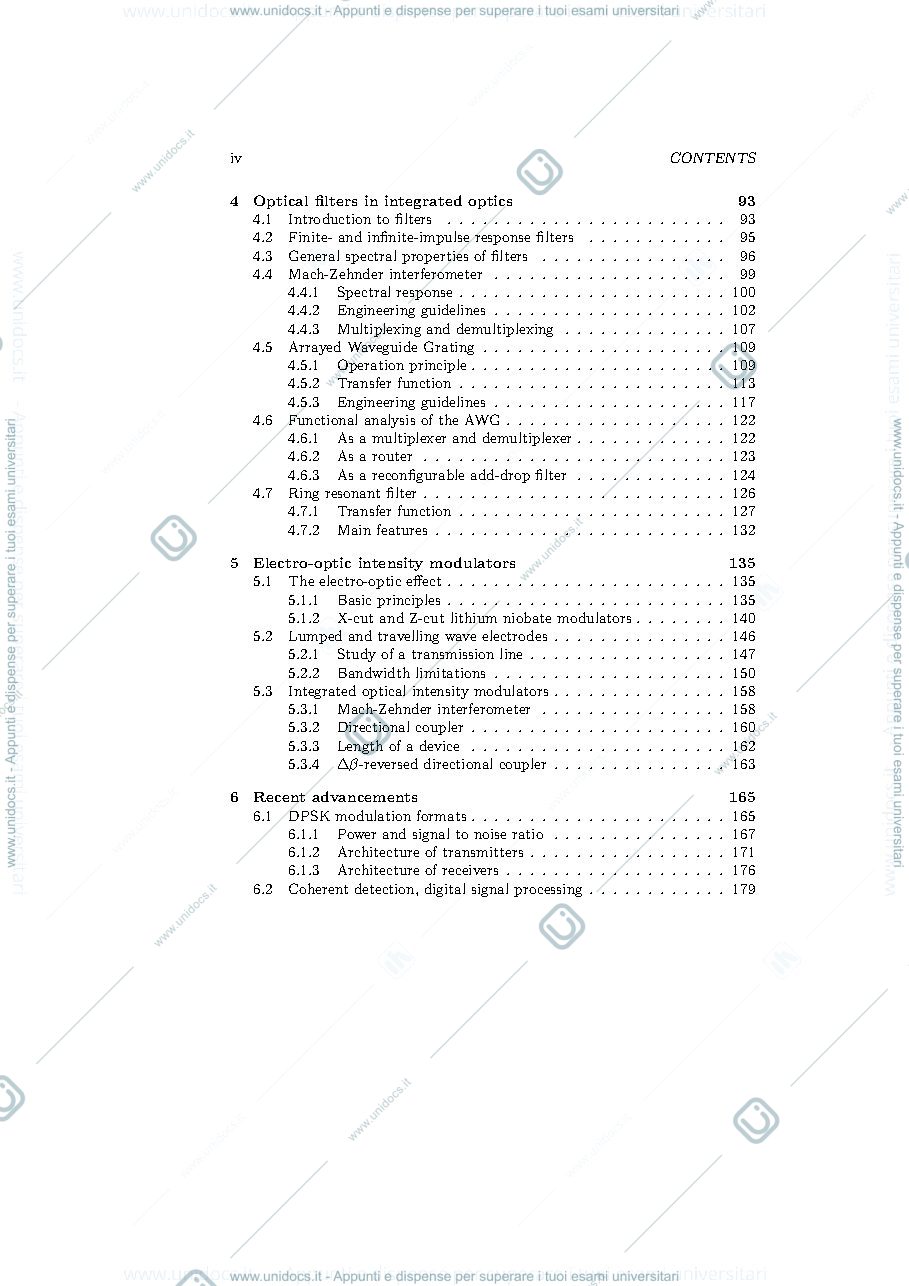

- Filtri ottici integrati:
- Classifica i filtri in base alla loro risposta all'impulso (FIR e IIR) e discute le proprietà spettrali generali come il "Free Spectral Range" (FSR) e la "finesse".
- Approfondisce l'interferometro Mach-Zehnder (MZI) come filtro FIR, la sua risposta spettrale e le linee guida di progettazione per multiplexing e demultiplexing.
- Analizza il "Arrayed Waveguide Grating" (AWG) come un MZI generalizzato, il suo principio di funzionamento basato sull'interferenza multicanale e le sue applicazioni come multiplexer, demultiplexer e router.
- Descrive il filtro a risonatore ad anello (RRF) come filtro IIR, la sua analogia con il risonatore Fabry-Pérot e le sue caratteristiche principali.
- Modulatori di intensità elettro-ottici:
- Spiega il principio dell'effetto elettro-ottico e come può essere sfruttato per modulare i segnali ottici in MZI e coupler direzionali.
- Dettaglia i modulatori basati su niobato di litio (X-cut e Z-cut), la loro efficienza elettro-ottica e le variazioni dell'indice di rifrazione indotte dal campo RF.
- Analizza gli elettrodi a parametri concentrati e a onda viaggiante, le loro limitazioni di banda e i problemi legati alla velocità di propagazione dell'onda RF e ottica.
- Recenti progressi:
- Esplora i formati di modulazione "Differential Phase Shift Keying" (DPSK) e "Differential Quadrature Phase Shift Keying" (DQPSK) come alternative ai tradizionali OOK, evidenziando i loro vantaggi in termini di SNR e robustezza al rumore.
- Descrive le architetture dei trasmettitori DBPSK e DQPSK basate su modulatori di fase e MZI.
- Presenta le architetture dei ricevitori per DBPSK e DQPSK che impiegano la "balanced detection".
- Introduce la rilevazione coerente e l'elaborazione digitale del segnale (DSP) come tecniche per aumentare i livelli di modulazione e compensare la dispersione.
