Domande d'esame VERIFICATO
esame 13-7-17
148 visualizzazioni
Nessun voto ancora
Di cosa parla
Riassunto AI · si legge in un minuto
Questo esame di Antenne (13/07/2017) include tre problemi: 1. Progettazione di un array a 4 elementi: calcolo fase, distanza, zeri e beamwidth per 2.4 GHz, max radiazione a θ=80°, zero a θ=40°. 2. Design di parabole TX/RX identiche per un link punto-punto a 20 GHz, 50 km, con 10 dB di margine; determina diametro e fuoco basati su feed horn (Δθ_3dB=60°, -12 dB edge illumination). 3. Analisi di un'apertura rettangolare 20x10 cm a 25 GHz: identifica zeri, beamwidth sui piani principali e shift di fase lineare per orientare il massimo a θ=30°.
Leggi il riassunto completo

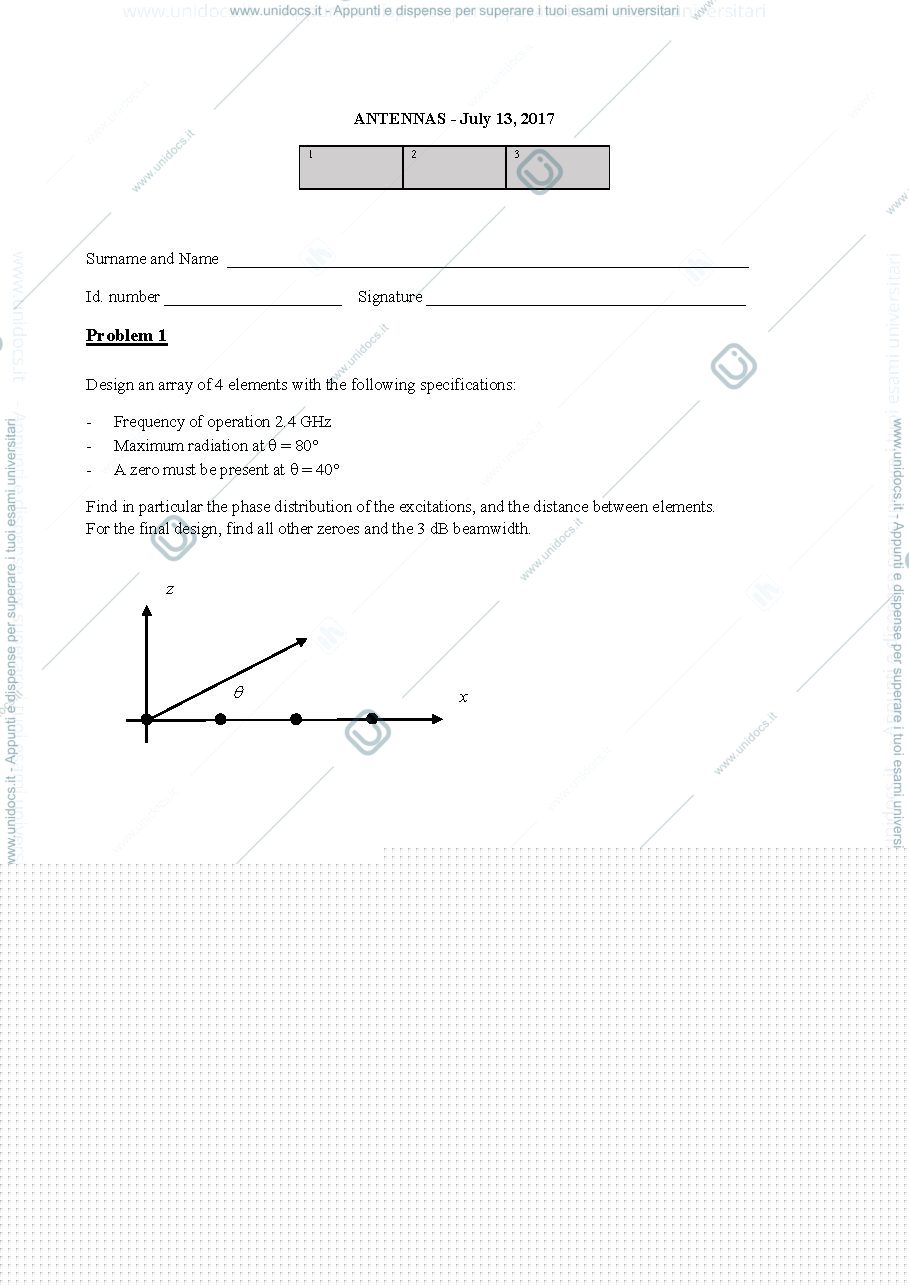

Problema 1: Progettazione di un'antenna array
- **Obiettivo:** Progettare un array di 4 elementi con specifiche date.
- **Specifiche:**
- Frequenza operativa: 2.4 GHz
- Massima radiazione: θ = 80°
- Presenza di uno zero: θ = 40°
- **Compiti:**
- Determinare la distribuzione di fase delle eccitazioni.
- Calcolare la distanza tra gli elementi.
- Per il design finale, identificare tutti gli altri zeri.
- Calcolare l'ampiezza del fascio a 3 dB (3 dB beamwidth).
Problema 2: Collegamento di comunicazione punto-punto
- **Contesto:** Analisi di un collegamento punto-punto con le seguenti caratteristiche:
- Potenza trasmessa: 10 dBm
- Potenza minima al ricevitore: -90 dBm
- Distanza tra i punti: 50 km
- Frequenza: 20 GHz
- **Compiti:**
- **a)** Progettare due parabole identiche (TX e RX) per il collegamento, assicurando un margine di potenza di 10 dB. Ciò include il dimensionamento del diametro della parabola.
- **b)** Progettare il fuoco (F) della parabola, considerando l'uso di un feed horn con un'ampiezza del fascio a 3 dB di 60° (Δθ°3dB = 60°) e imponendo un'illuminazione del bordo di -12 dB.
- **Contesto:** Analisi di un collegamento punto-punto con le seguenti caratteristiche:
Problema 3: Apertura rettangolare
- **Contesto:** Un'apertura rettangolare sul piano xy di dimensioni a = 20 cm e b = 10 cm, con un campo di apertura costante E₀.
- **Frequenza:** 25 GHz.
- **Compiti:**
- Trovare gli zeri sui due piani principali.
- Calcolare l'ampiezza del fascio sui due piani principali.
- Determinare lo shift di fase lineare da applicare al campo di apertura per ottenere una massima radiazione a φ = 0, θ = 30° (utilizzando le coordinate sferiche).
