Disegno e Geometria Delle Forme

Università degli Studi di Napoli - Federico II corso di laurea magistrale in ingegneria edile-architettura 2020
151 visualizzazioni
24 download
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Questo documento è una guida completa alla geometria descrittiva, che copre concetti fondamentali come omologia, affinità, traslazione e omotetia. Illustra proiezioni ortogonali, assonometrie (militare, cavaliera) e prospettive (a quadro verticale e orizzontale) per una vasta gamma di solidi geometrici, inclusi prismi, piramidi, cilindri, coni, sfere e iperboloidi. Sono presentate anche sezioni dettagliate di questi solidi, insieme a elementi architettonici come le volte (a botte, a crociera, a vela). Ideale per studenti di ingegneria e architettura che desiderano padroneggiare le tecniche di disegno e rappresentazione geometrica.
Leggi il riassunto completo
  • Trasformazioni Geometriche Fondamentali:
    • Omotetia diretta e inversa.
    • Affinità e Traslazione.
    • Omologia.
  • Proiezioni Ortogonali di Solidi:
    • Prismi e piramidi retti e obliqui.
    • Cilindri e coni.
  • Sezioni di Solidi con Piani:
    • Sezioni di prismi e piramidi con piani orizzontali.
    • Sezioni cilindriche (rettangolo, ellisse).
    • Sezioni coniche (circonferenza, ellisse, parabola, iperbole).
    • Sezioni di iperboloide a una falda (iperboli, parabola).
    • Sezioni sferiche (cerchio, ellisse).
  • Assonometrie:
    • Assonometria militare per parallelepipedi, prismi esagonali, cilindri, prismi triangolari, tronchi di piramide, piramidi oblique, coni e tronchi di cono.
    • Assonometria cavaliera e militare per prismi e composizioni di solidi.
  • Superfici di Copertura (Volte):
    • Volta a botte, a botte sezionata, a schifo, a padiglione, a crociera, composta e a vela.
  • Prospettiva:
    • Prospettiva a quadro verticale di un parallelepipedo (metodo delle rette a 45° e metodo dei raggi visuali, con determinazione delle altezze).
    • Prospettiva a quadro orizzontale per prismi a base esagonale, trapezoidale, cilindri e coni.
    • Esempio di prospettiva architettonica (Sacrestia, Chiesa di San Gennaro all'Olmo).
  • Studio di un Oggetto Architettonico:
    • Combinazione di proiezioni ortogonali e assonometria per la rappresentazione completa di un oggetto.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

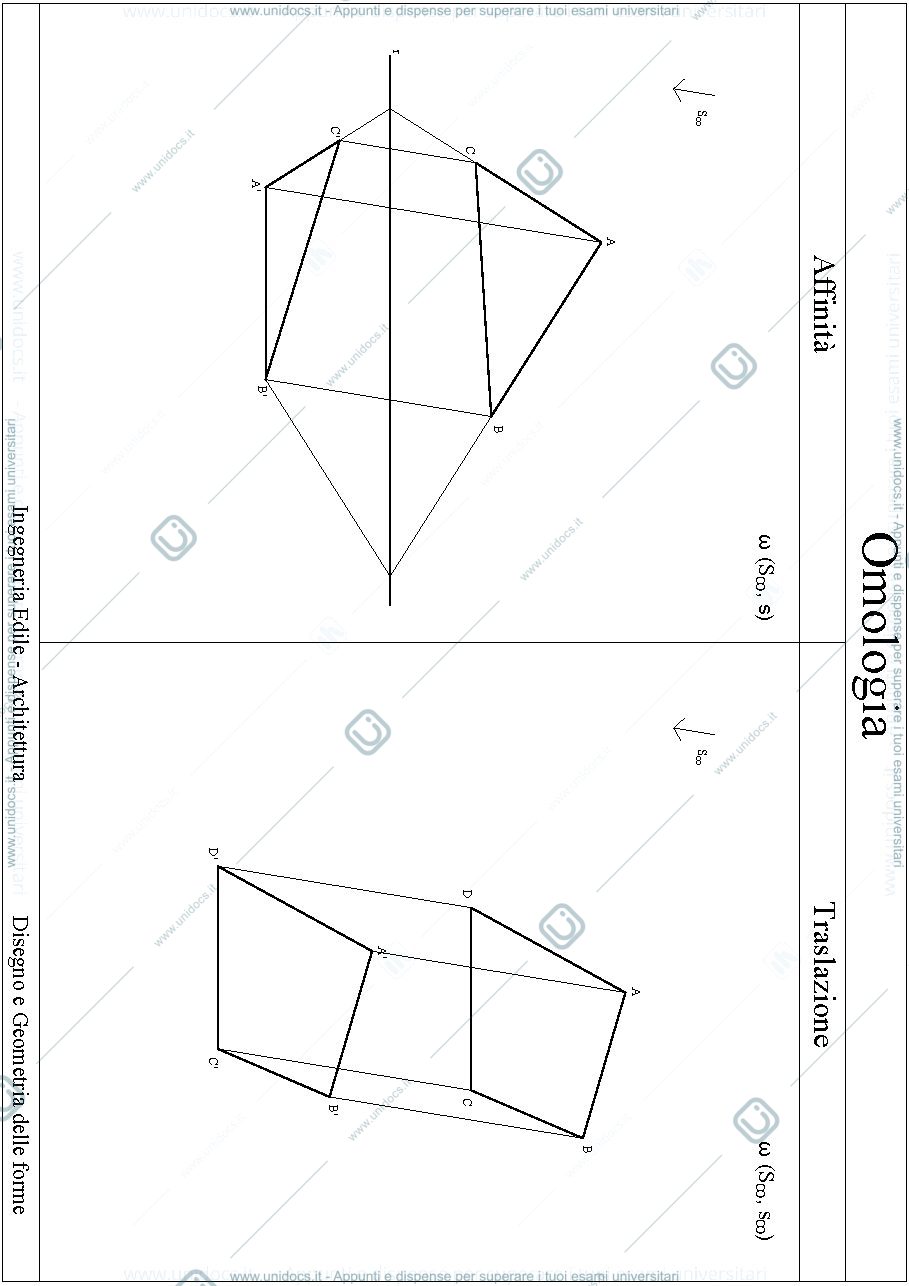

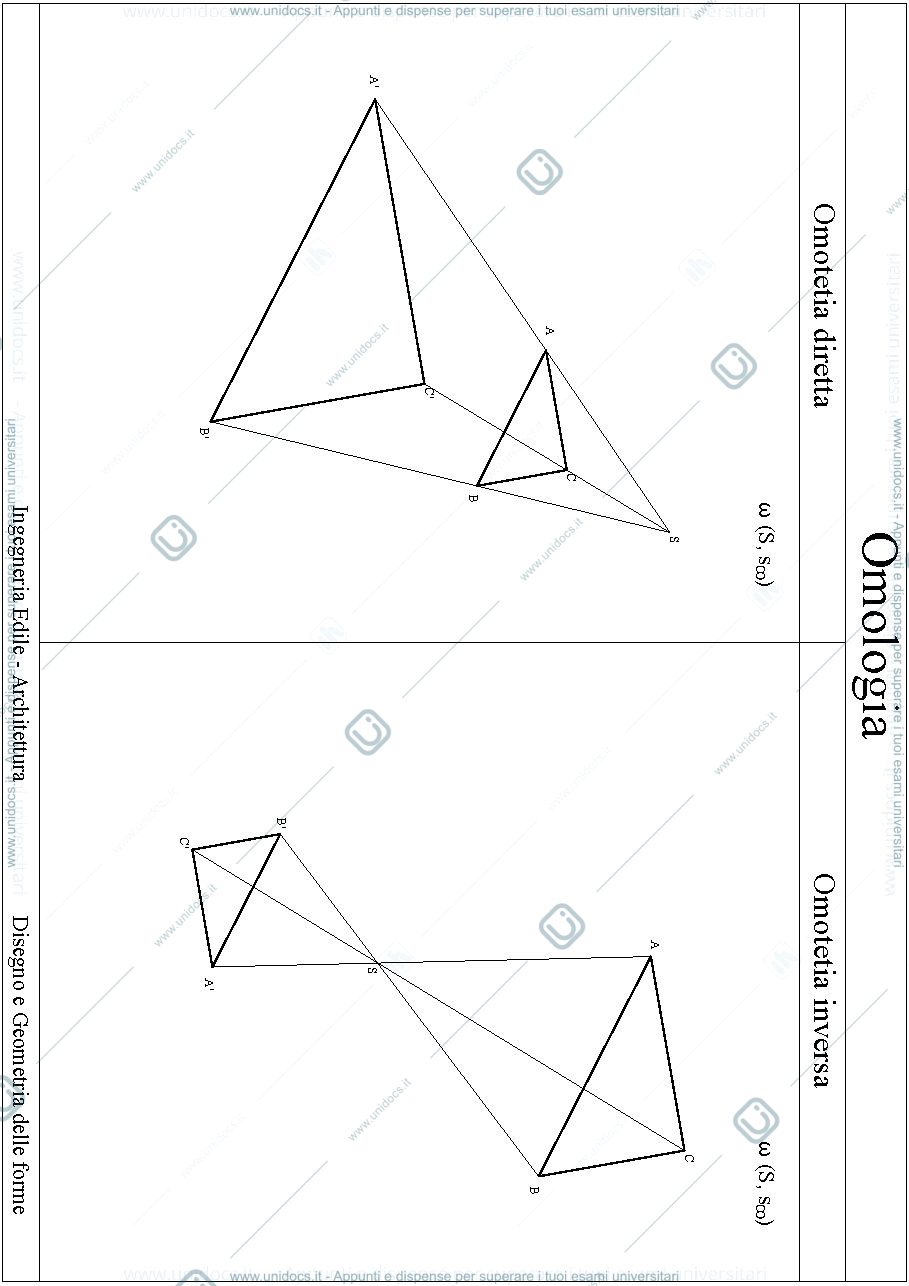

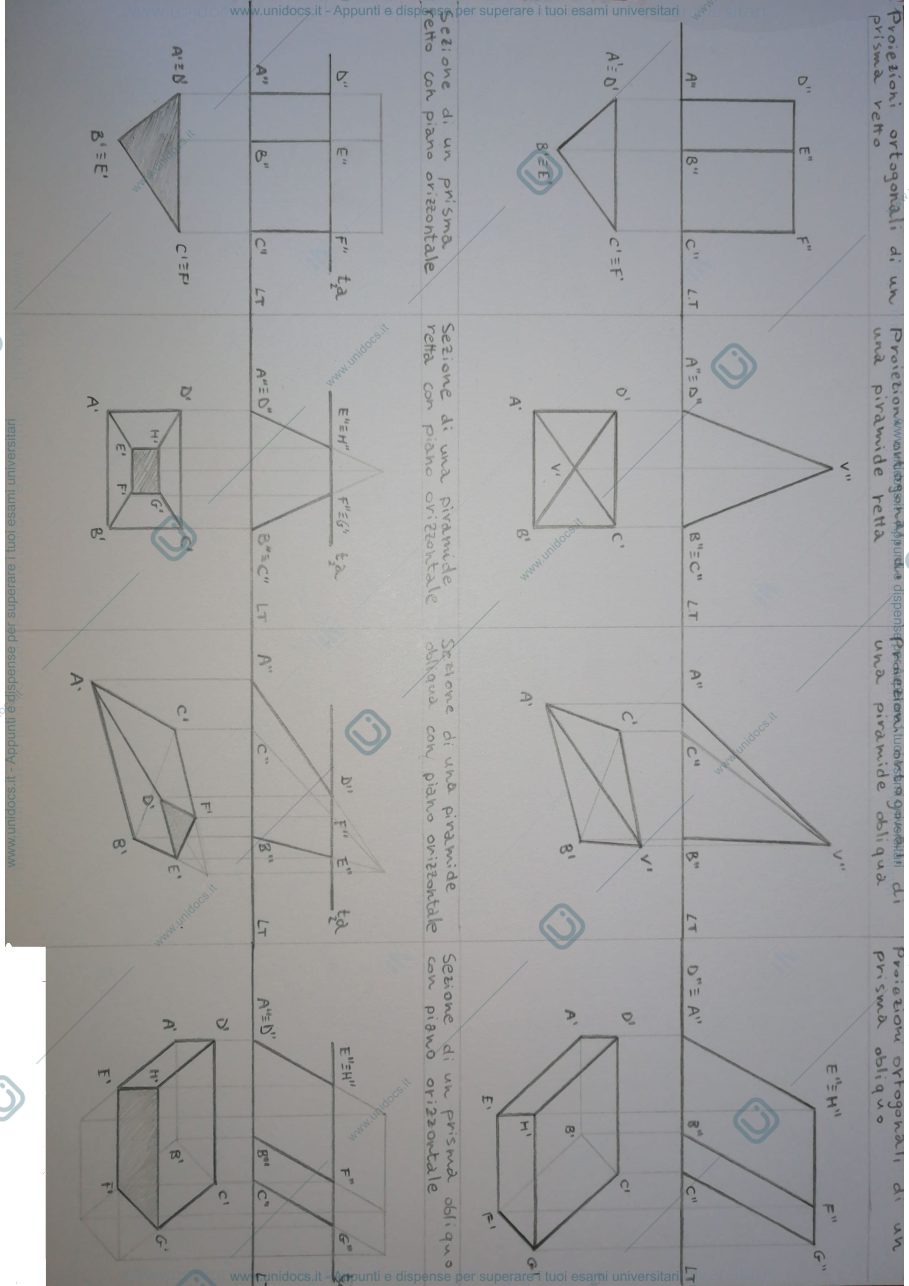

Anteprima pagina 1 — Disegno e Geometria Delle Forme Anteprima pagina 2 — Disegno e Geometria Delle Forme Anteprima pagina 3 — Disegno e Geometria Delle Forme
