DGF - Superfici di rotazione

Università degli Studi di Napoli - Federico II corso di laurea magistrale in ingegneria edile-architettura 2020
167 visualizzazioni
14 download
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Questo documento esplora le superfici di rotazione, la loro rappresentazione geometrica e applicazioni in architettura. Vengono definite le superfici rigate, i meridiani, i paralleli (di gola ed equatoriale). Si illustra la rappresentazione del cono e del cilindro retto con il metodo di Monge, in assonometria militare e prospettiva zenitale, analizzando le sezioni coniche. Il testo approfondisce poi archi e volte, come la volta a botte, a schifo, a padiglione e a crociera, descrivendone la genesi da superfici rigate. Infine, si tratta la sfera, le sue sezioni e le derivate architettoniche quali cupole e volte a vela. Essenziale per lo studio di disegno e geometria delle forme in ingegneria edile-architettura.
Leggi il riassunto completo

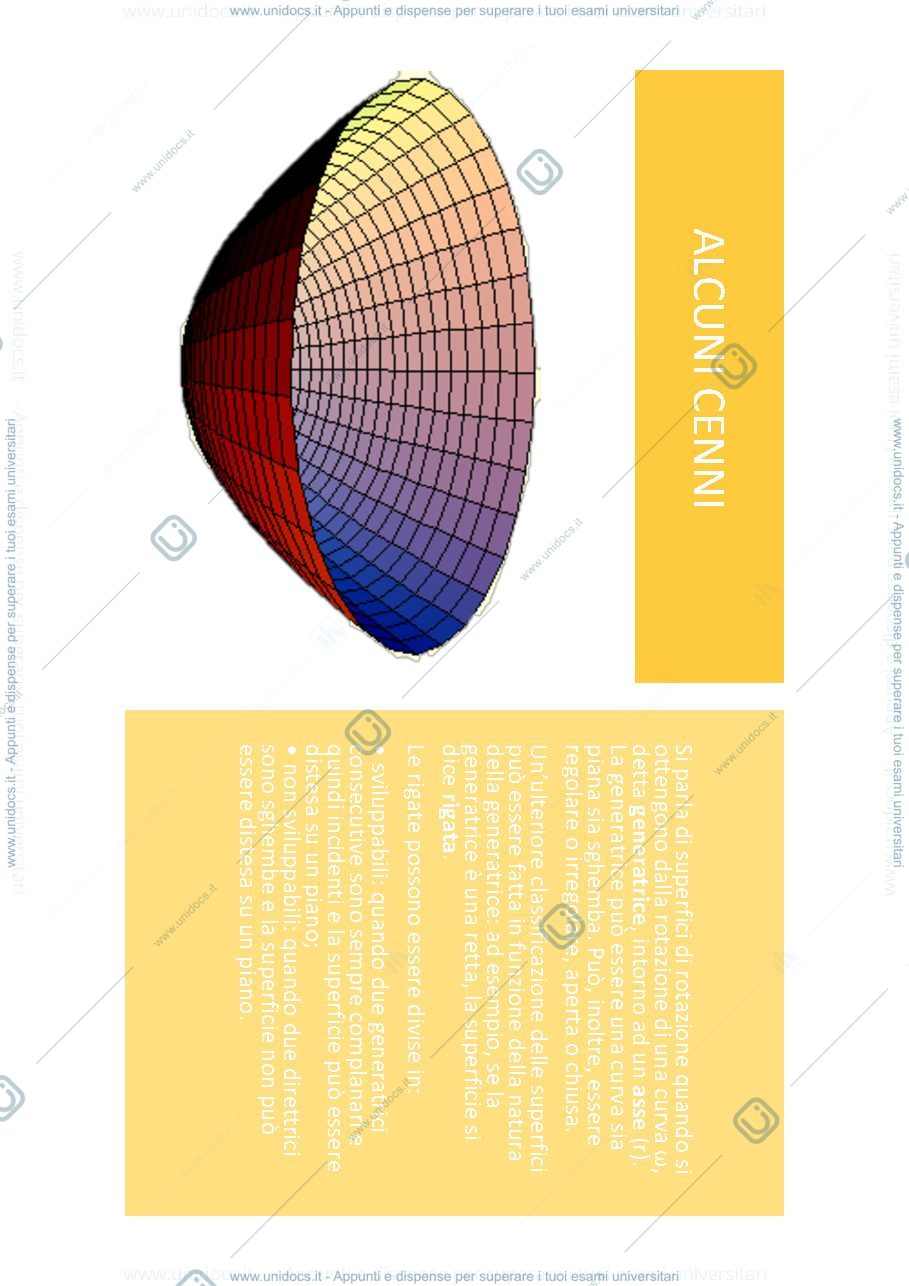

  • Superfici di Rotazione: Sono generate dalla rotazione di una curva (generatrice) attorno a un asse. Possono essere piane o sghembe, regolari o irregolari, aperte o chiuse. Se la generatrice è una retta, la superficie è detta rigata.
  • Classificazione delle Rigata:
    • Sviluppabili: Le generatrici consecutive sono complanari e incidenti, consentendo alla superficie di essere distesa su un piano.
    • Non Sviluppabili: Le direttrici sono sghembe, impedendo di distendere la superficie su un piano.
  • Meridiani e Paralleli:
    • Meridiani: Sezioni ottenute con piani passanti per l'asse di rotazione.
    • Paralleli: Sezioni ottenute con piani ortogonali all'asse. I paralleli variano in grandezza (eccetto nel cilindro).
    • Parallelo di Gola: Quello con raggio minimo (diverso da zero).
    • Parallelo Equatoriale: Quello con raggio massimo.
  • Rappresentazione di Cono e Cilindro Retti:
    • Metodo di Monge: Per il cono, si rappresentano la circonferenza di base e il vertice. Per il cilindro, la circonferenza di base. Per completezza, si aggiungono più generatrici.
    • Assonometria Militare e Prospettiva Zenitale: Vengono mostrate le rappresentazioni di cono e cilindro in queste due tecniche, evidenziando come l'altezza si alzi dai punti della circonferenza per il cilindro (vertice all'infinito).
  • Sezioni di Coni e Cilindri (Coniche): Sezionando un cono o un cilindro con piani, si ottengono diverse curve, tra cui circonferenze, ellissi, parabole e iperboli, a seconda dell'orientamento del piano secante.
  • Archi e Volte:
    • Arco: Superficie rigata cava (es. sezione di cilindro orizzontale). Si definisce in base a luce e freccia.
    • Volta: Un arco con forte spessore, usato per coprire vasti ambienti.
    • Tipi di Volte: A botte (la più semplice, da cilindro cavo), a schifo (derivata dalla volta a botte sezionata orizzontalmente), a padiglione (da 4 fusi, chiusa), a crociera (da 4 unghie, aperta e scaricabile su pilastri).
  • La Sfera e sue Applicazioni:
    • Sfera: Generata dalla rotazione di una semicirconferenza attorno al suo diametro. Le sue sezioni sono sempre circonferenze.
    • Cupola: Una sfera sezionata al "piano di imposta", può coprire superfici circolari o quadrate. Spesso include una lanterna.
    • Volta a Vela: Determinata dalla sezione della cupola con piani verticali (tipica del Brunelleschi).
