Di cosa parla

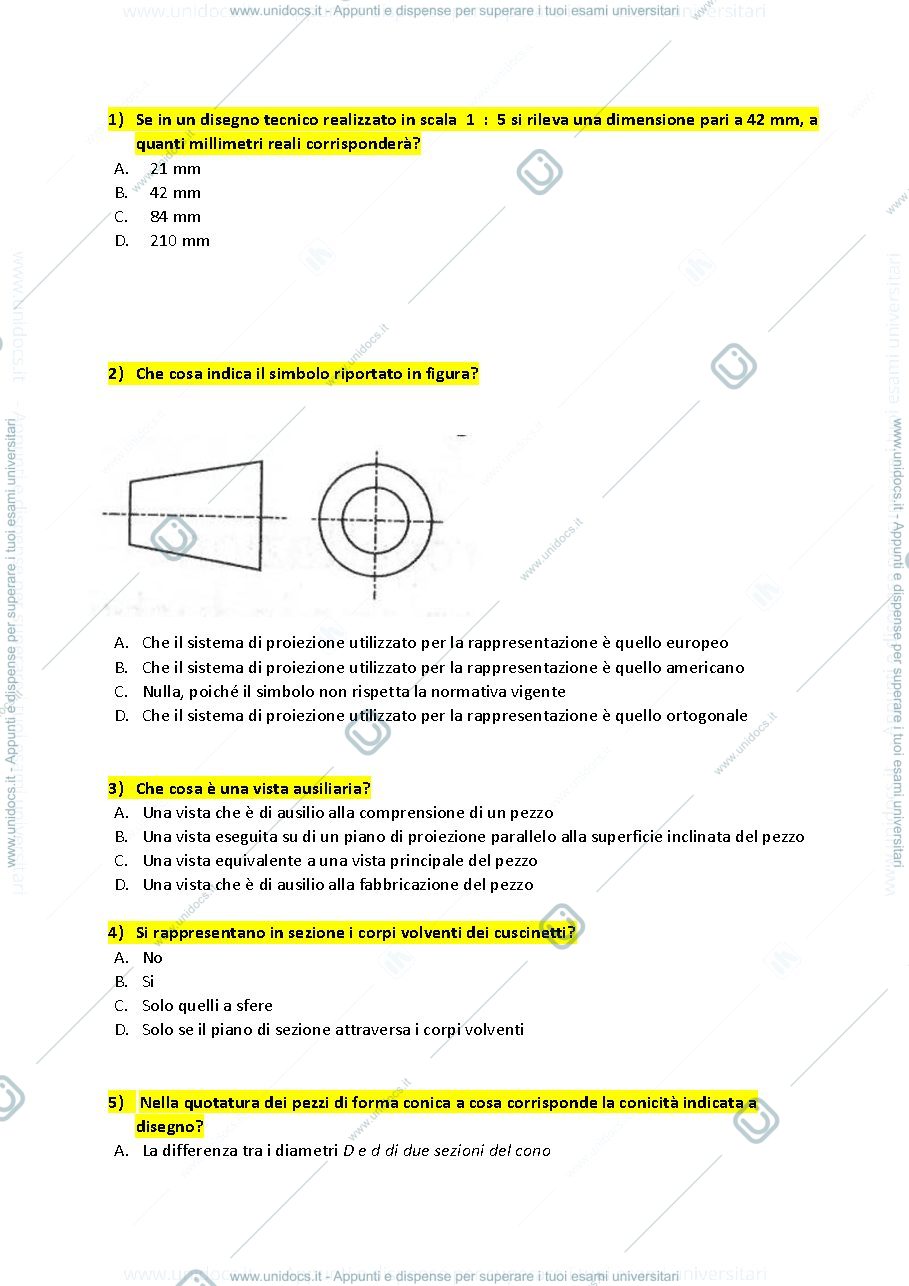

- Se in un disegno tecnico realizzato in scala 1 : 5 si rileva una dimensione pari a 42 mm, la dimensione reale corrisponderà a 210 mm.
- Il simbolo riportato in figura indica che il sistema di proiezione utilizzato per la rappresentazione è quello ortogonale.
- Una vista ausiliaria è una vista eseguita su di un piano di proiezione parallelo alla superficie inclinata del pezzo.
- I corpi volventi dei cuscinetti non vengono rappresentati in sezione.
- Nella quotatura dei pezzi di forma conica, la conicità indica il rapporto tra la differenza dei diametri D e d di due sezioni del cono e la distanza L tra le sezioni, misurata in direzione assiale.
- Il diametro nominale di una filettatura è misurato sulla cresta del filetto della vite o sul fondo del filetto della madrevite.
- Una filettatura metrica avente diametro nominale 8 mm e passo fine 0,75 mm convenzionalmente si indica con M8 X 0,75.
- Nella rappresentazione convenzionale in sezione di un collegamento filettato, si riporta solo la rappresentazione della madrevite.
- La coppiglia è un sistema di giunzione.
