Di cosa parla

Riassunto AI · si legge in un minuto

Amplificatore operazionale: amplifica segnali, inizialmente usato per operazioni matematiche. Presenta 5 terminali (2 ingressi, 2 alimentazioni, 1 uscita). L'ingresso - è invertente, mentre + non lo è. Le alimentazioni sono essenziali al corretto funzionamento e possono essere omesse nel schema. La caratteristica di trasferimento f(Vd) = V0, con Vd = V+ - V-. In regione lineare A ≈ 10^5, in saturazione v0 = ±E. Amplificatore invertente: tensione d'ingresso sul morsetto - e riferimento su +. Non invertente: tensione d'ingresso sul morsetto + e massa attraverso resistenza. Esempio: amplificazione di 20 con R1 = 1kΩ, R2 = 19kΩ; temperatura 1°C → 50mV in i
Leggi il riassunto completo
  • Amplificatore operazionale: amplifica o riduce un segnale in ingresso, generalmente la tensione; può essere usato anche come comparatore con almeno 5 terminali (2 ingressi, 2 terminali di alimentazione, 1 uscita); l'ingresso - è invertente mentre + non lo è.
  • Caratteristiche: tensione in uscita \(V_0\), tensione di ingresso differenziale \(V_d = V_+ - V_-\), guadagno \(A\) (circa 10^5) e regioni lineare e saturazione; amplificatore ideale opera nella regione lineare con cortocircuito virtuale.
  • Tipi di configurazioni: invertente (tensione d'ingresso sul morsetto invertente), non invertente (tensione d'ingresso sul non invertente); esempio applicativo: amplificazione di 20 volte un segnale di temperatura, ottenendo una tensione in uscita di 1V per 1 grado centigrado.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

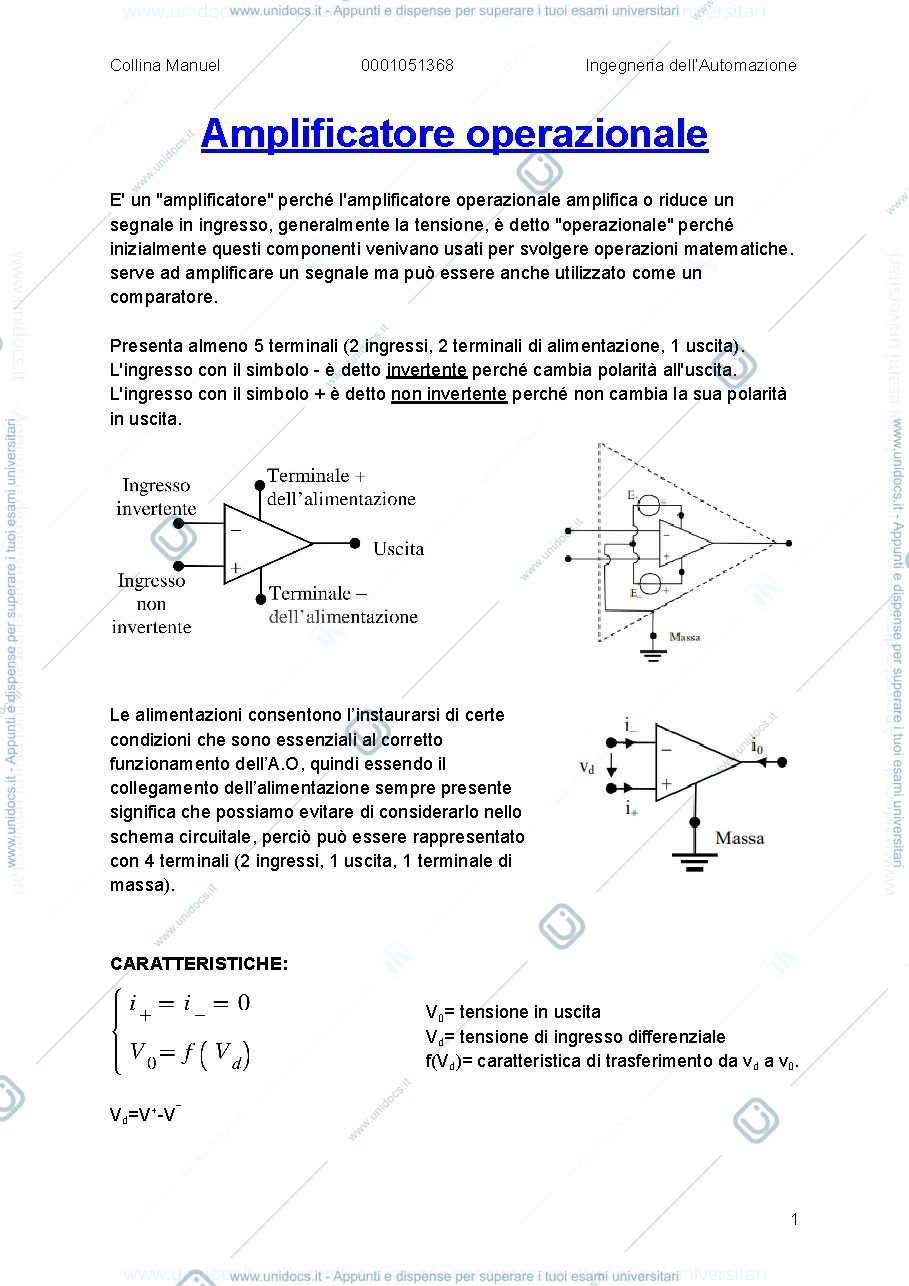

Anteprima pagina 1 — Relazione di elettrotecnica
