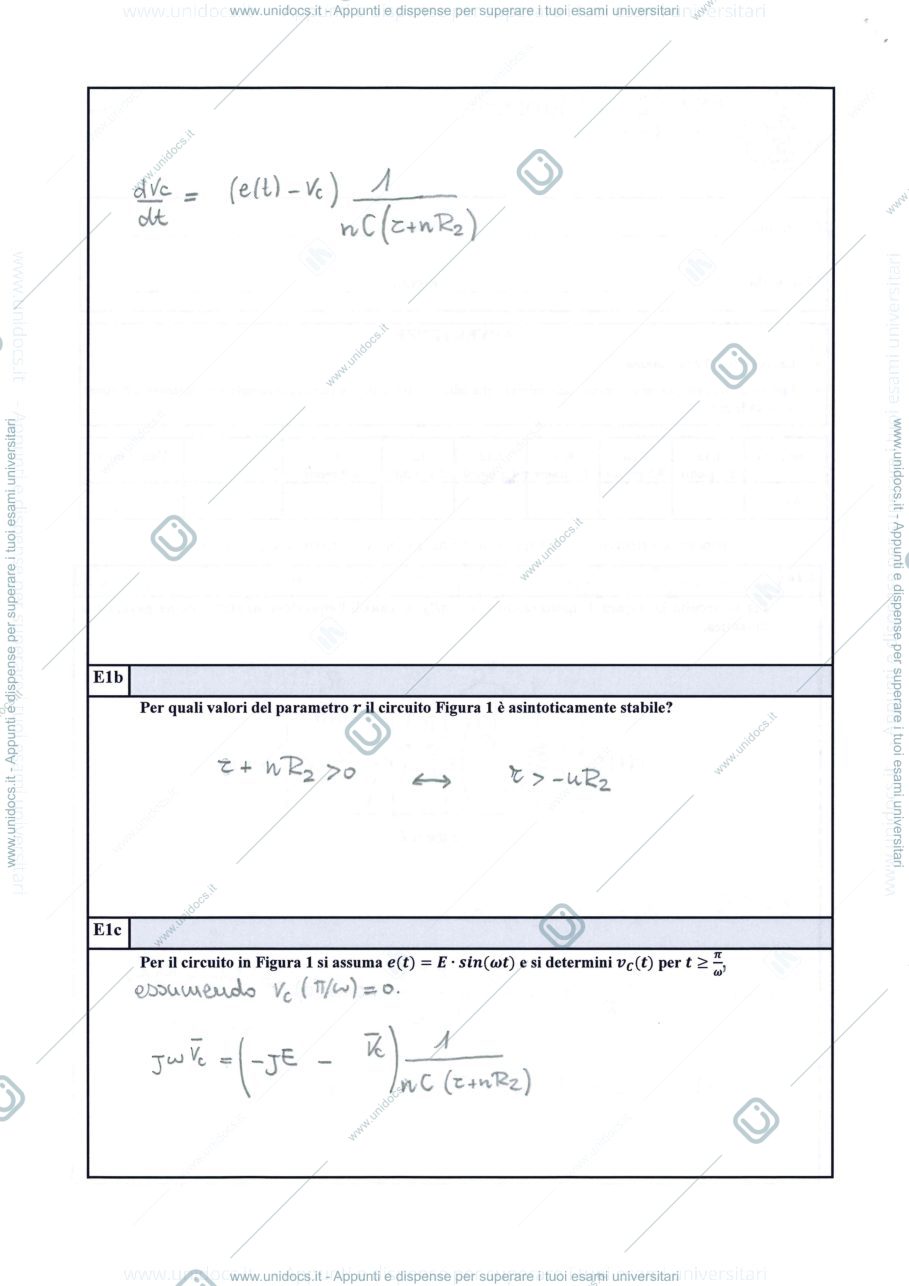

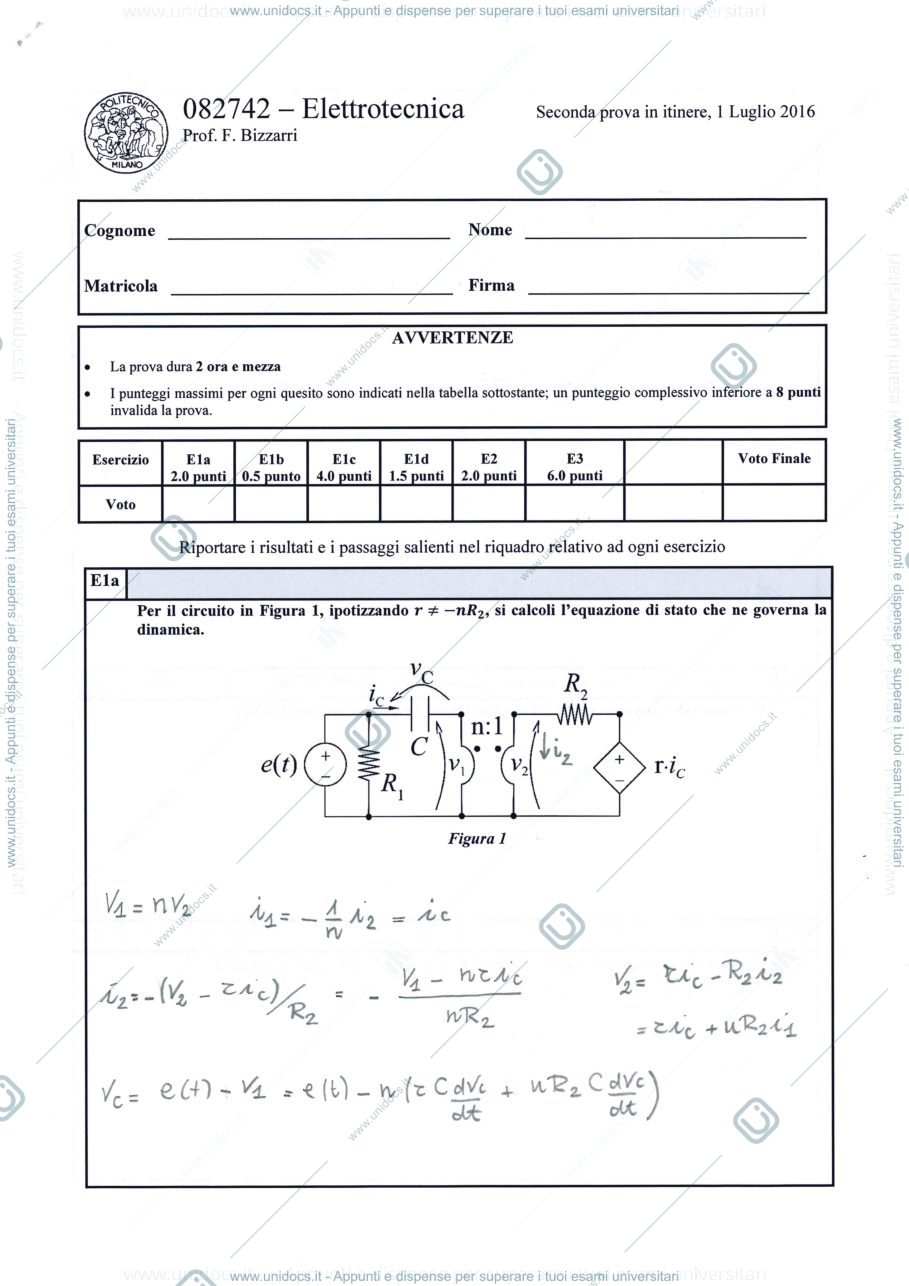

Per il circuito di Figura 1 si calcolano l'equazione di stato, i valori del parametro r per cui il sistema è asintoticamente stabile, la risposta al segnale e(t) = E - sin(wt), la potenza complessa assorbita a regime dal generatore di tensione controllato in corrente.
Per il circuito di Figura 2 si determina la tensione Vout.
Per il doppio bipolo di Figura 3 si determinano i parametri della rappresentazione lineare affine e si disegna lo schema equivalente con i generatori impressivi opportunamente connessi.
