Descrizione

This are my notes from the electronics part

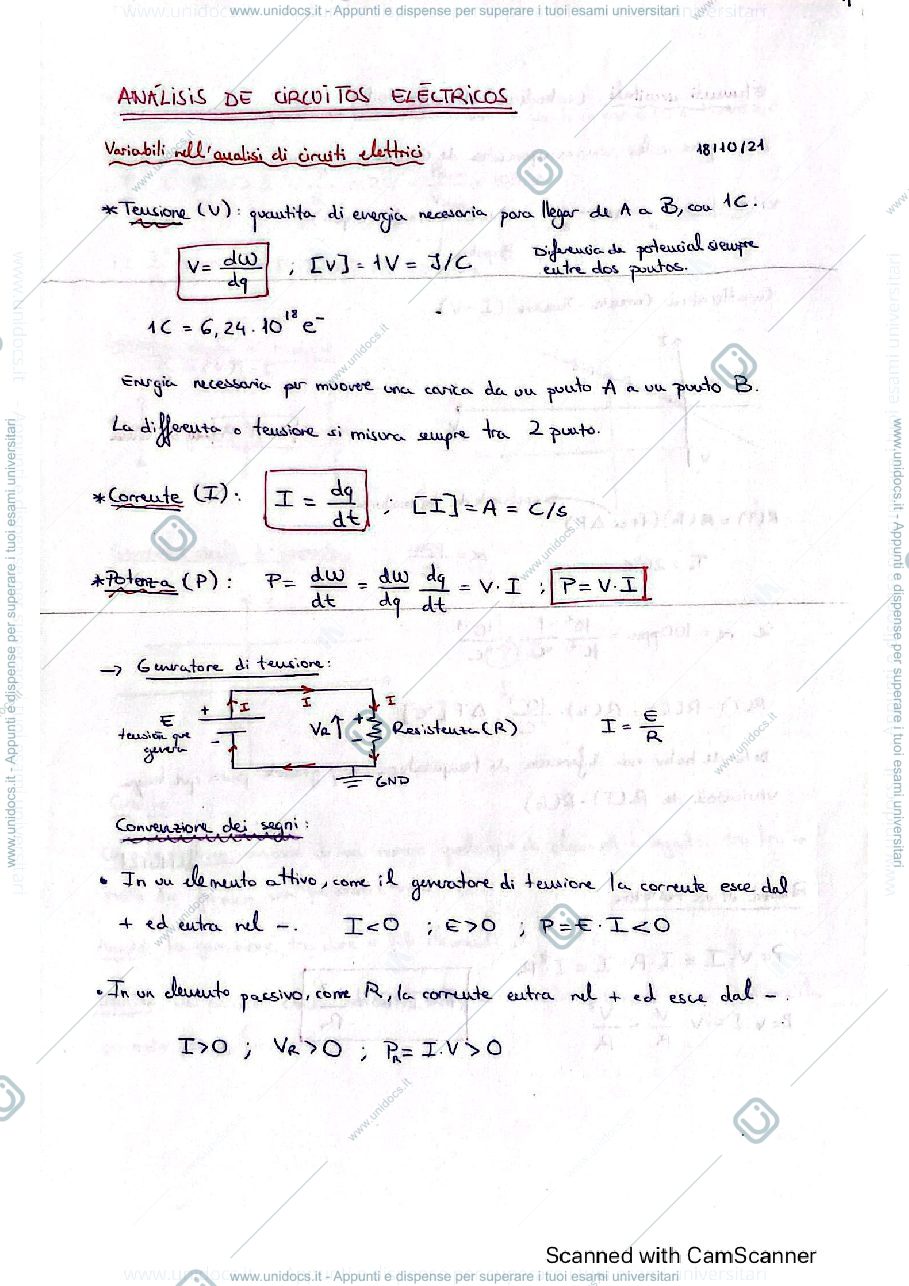

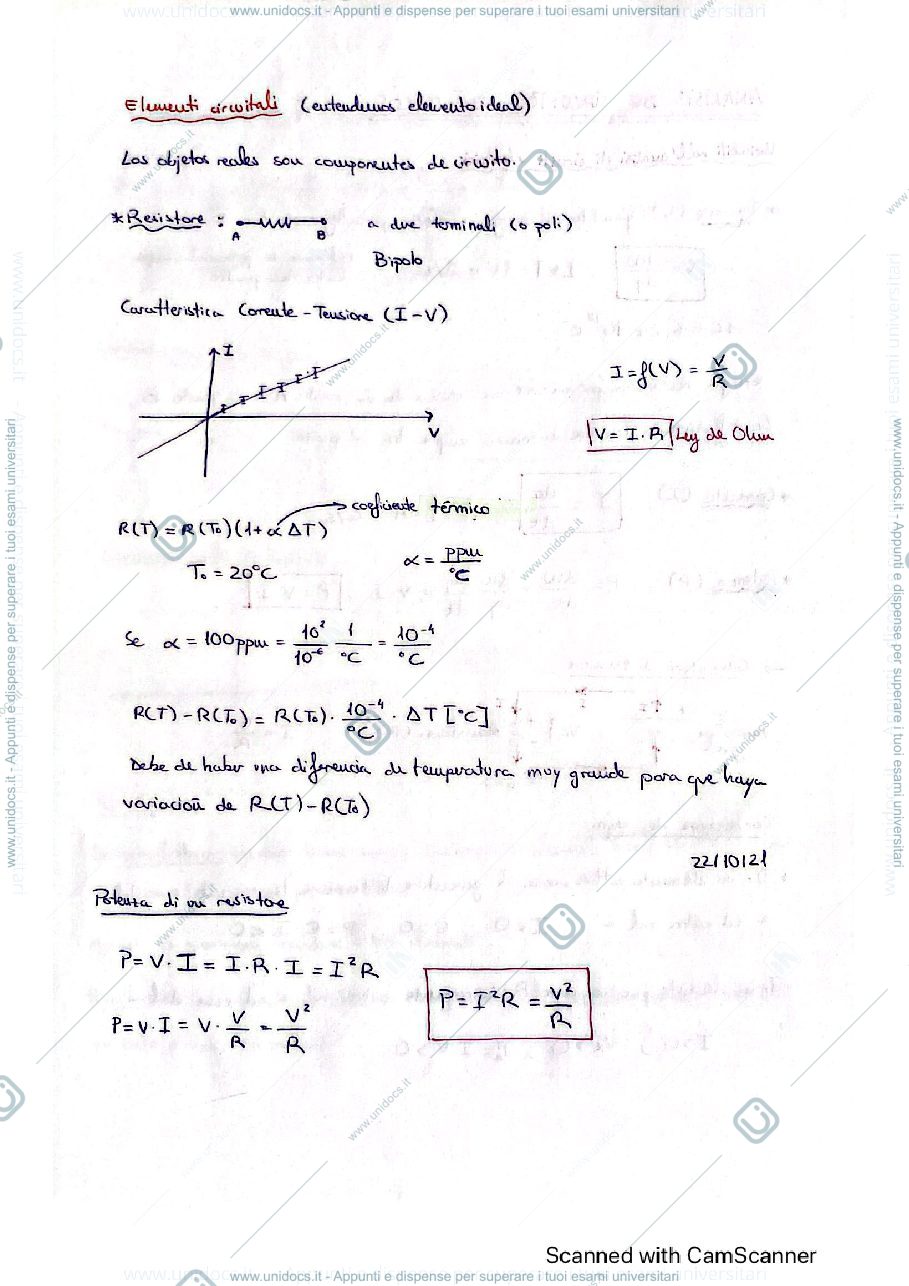

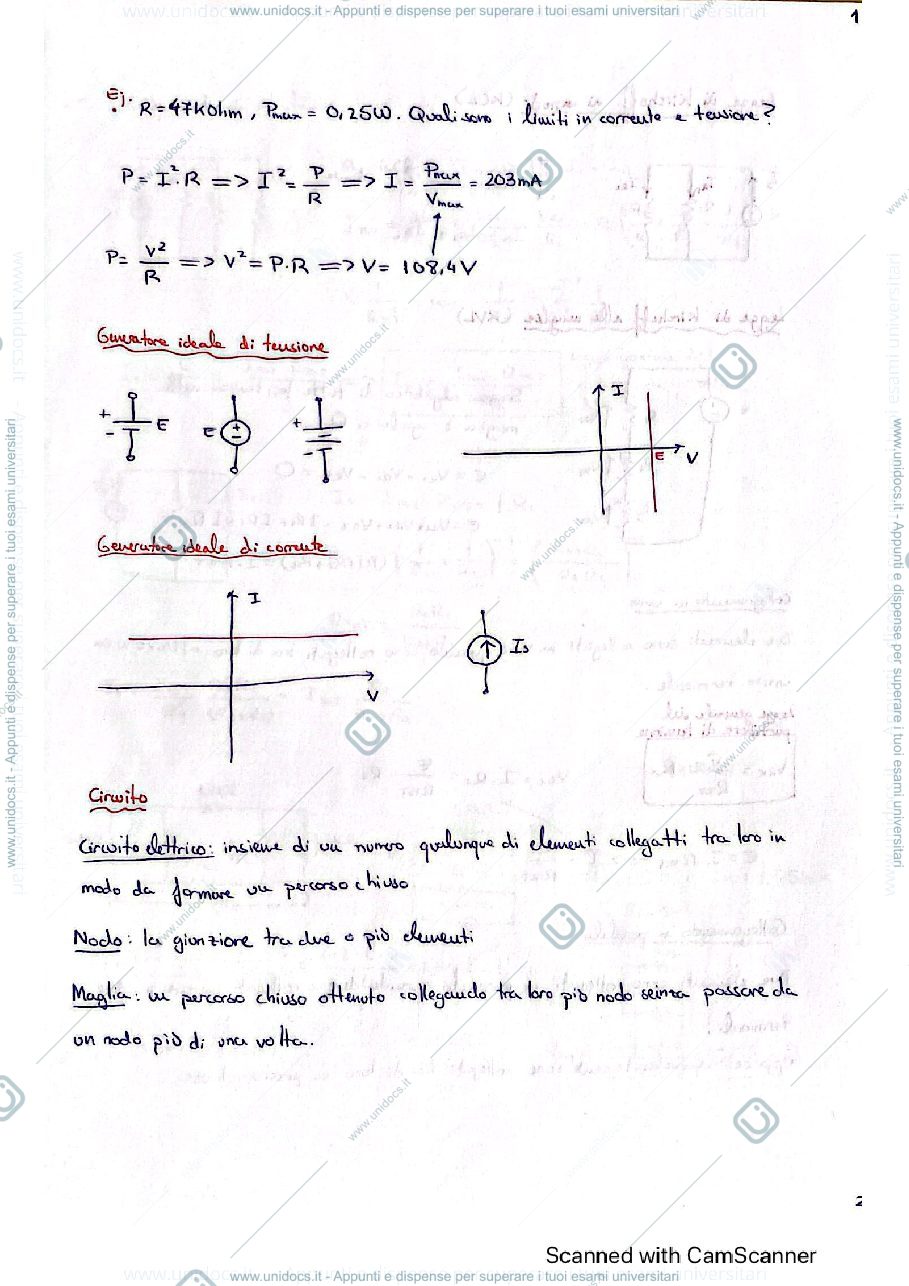

Anteprima pagina 1 — Appunti esperimentazione II Anteprima pagina 2 — Appunti esperimentazione II Anteprima pagina 3 — Appunti esperimentazione II

Stai vedendo l'anteprima delle prime pagine. Registrati per sbloccare le pagine restanti.

Studia questi appunti con l'AI

Riassunto e domande d'esame sono gratis: chiedili e ti mandiamo un'email quando sono pronti.

Registrati e scarica gratis questo appunto.

Simula l'esame con domande costruite su questi appunti.

Ripassa l'esame di ESPERIMENTAZIONI II

20 carte di ripasso sul programma ufficiale dell'insegnamento. Prova le prime:

Enunciate le leggi di Kirchhoff e spiegate su quale principio fisico si basano. Gira la carta
La legge dei nodi afferma che la somma algebrica delle correnti che confluiscono in un nodo è nulla, mentre la legge delle maglie afferma che la somma algebrica delle différences di potenziale lungo una maglia chiusa è nulla. Esse derivano rispettivamente dalla conservazione della carica elettrica e dalla natura conservativa del campo elettrostatico (o, in regime quasi stazionario, dalla legge di Faraday-Neumann-Lenz per campi non variabili nel tempo).
Come si analizza un circuito in regime sinusoidale con il calcolo simbolico (fasoriale)? Gira la carta
Le grandezze sinusoidali si rappresentano con fasori complessi, in modo che la derivata temporale diventi una moltiplicazione per iω. Ogni resistenza, induttanza e capacità si descrive con un'impedenza complessa (R, iωL, 1/(iωC)), e i teoremi di Kirchhoff e le regole delle reti valgono formalmente come in regime stazionario. Si ottengono così ampiezze e sfasamenti risolvendo un sistema lineare complesso.
Descrivete il comportamento di un filtro RC passa-basso e determinate la sua frequenza di taglio. Gira la carta
Nel filtro RC passa-basso la tensione d'uscita è presa ai capi del condensatore. Alle basse frequenze il segnale passa quasi integralmente, mentre alle alte frequenze viene attenuato; il guadagno in ampiezza è |H| = 1/√(1+(ωRC)²). La frequenza di taglio, alla quale il guadagno scende di un fattore √2, è f_c = 1/(2πRC).

Carte generate con l'intelligenza artificiale dal programma dell'insegnamento: possono contenere errori.

Di cosa parla l'insegnamento

ESPERIMENTAZIONI II · 2° anno · 12 CFU · FIS/01

Scopo dell’insegnamento è far acquisire la capacità di operare autonomamente nell'ambito di un'attività di tipo sperimentale e di approcciare in modo critico le esperienze di laboratorio, che riguardano la caratterizzazione e lo studio sperimentale dei circuiti elettrici, dell’ottica geometrica, dell’ottica fisica e…

Scheda completa nella pagina del corso
