Compiti ed esercitazioni VERIFICATO
Esercizi sugli ADC
118 visualizzazioni
Nessun voto ancora
Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.
Di cosa parla

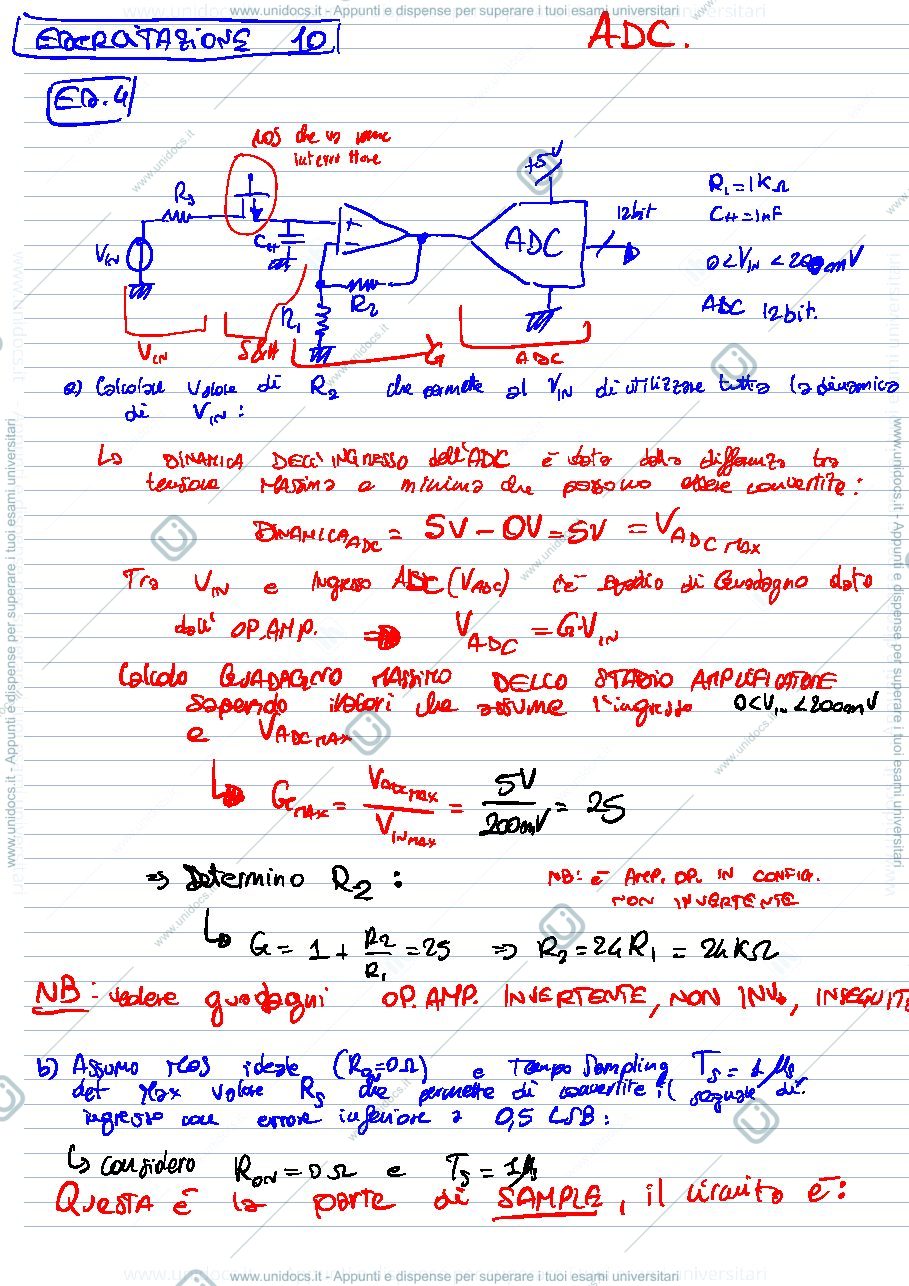

- Calcolare la calcolata voltaggio di \(R_2\) che permette l'ingresso \(V_{\text{in}}\) utilizzando tutta la dinamica dell'ADE, derivando dalla differenza tra tensione massima e minima che possono essere convertite.
- Determinare il guadagno massimo dello stadio amplificatore sapendo l'ingresso OCV, assumendo un ingresso OCV e calcolando \(G_{\text{ae}}\) con \(V_{\text{in}} = 5W\).

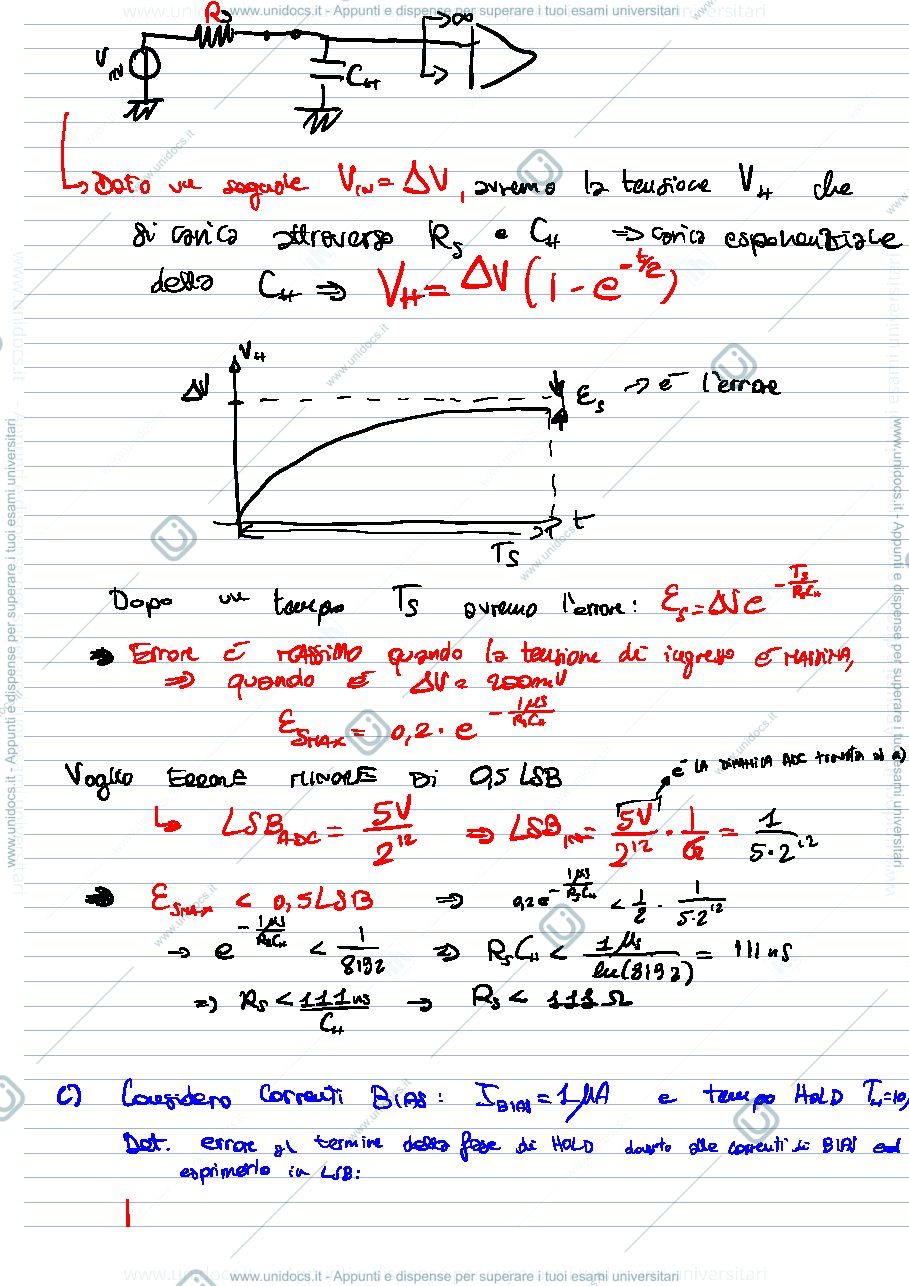

- Calcolare il tempo di sampling del circuito ADC per una dinamica adeguata, considerando l'errore massimo consentito (0.5 LSB) e la tensione di ingresso massima (200mV), con \(R_s\) che permette il convertire il segnale d'ingresso con un errore inferiore a 0.5 LSB.
Questo appunto è gratis. Registrati in 30 secondi per leggere tutte le pagine e scaricarlo.
