Di cosa parla
Riassunto AI · si legge in un minuto

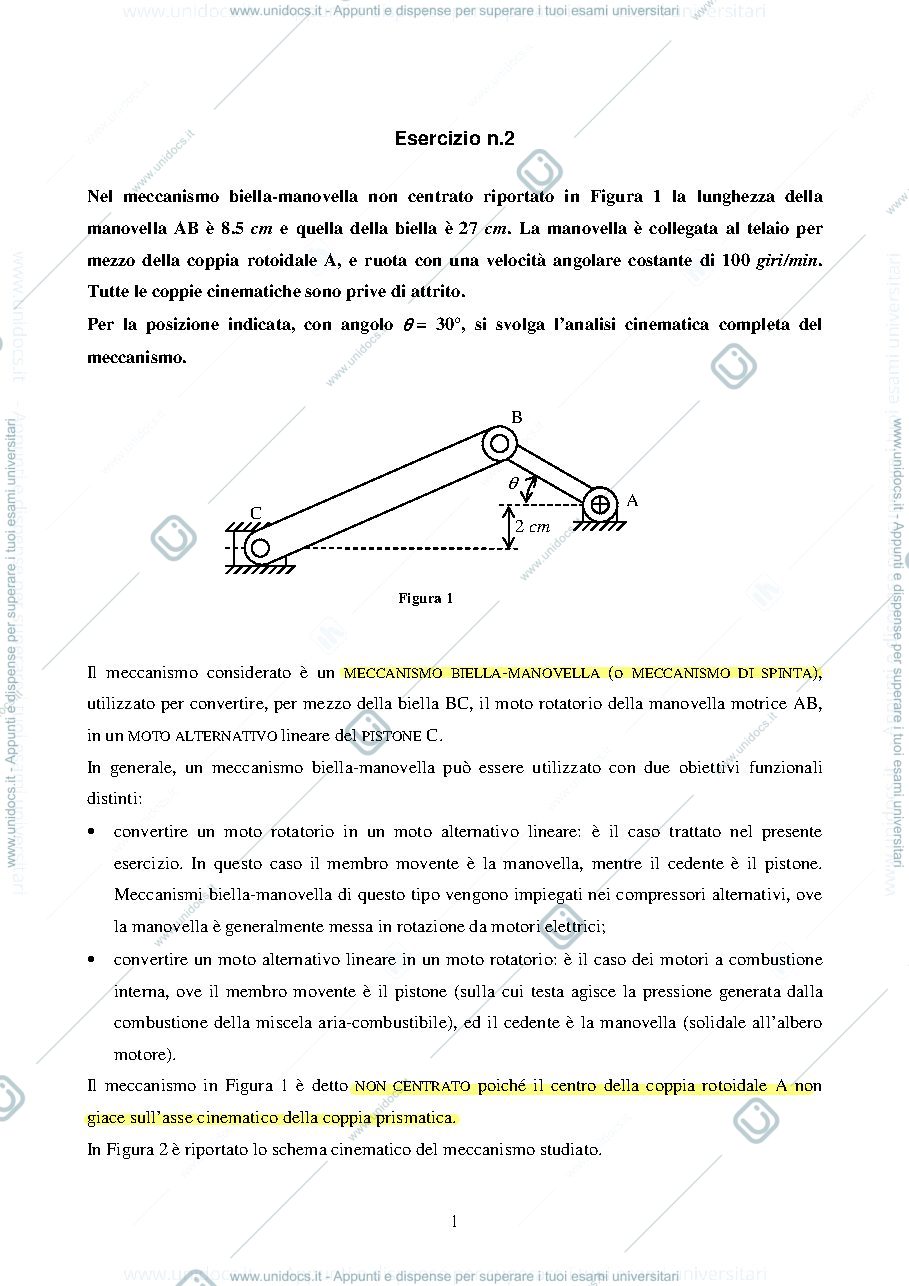

Nel meccanismo biella-manovella non centrato, la manovella AB (8.5 cm) ruota a 100 giri/min con moto rotatorio, trasformando il movimento in un moto alternativo lineare del pistone C tramite la biella BC (27 cm). Si esegue l'analisi cinematica completa per θ = 30°. Il meccanismo ha 1 grado di libertà. L'equazione di chiusura di posizione e le sue soluzioni vengono determinate, seguite dall'analisi delle velocità e accelerazioni. Si utilizza anche il metodo della scomposizione in gruppi di Assur per confermare i risultati.
Leggi il riassunto completo
- Il meccanismo biella-manovella non centrato convertisce il moto rotatorio della manovella in un moto alternativo lineare del pistone, utilizzato nei compressori alternativi o motori a combustione interna.

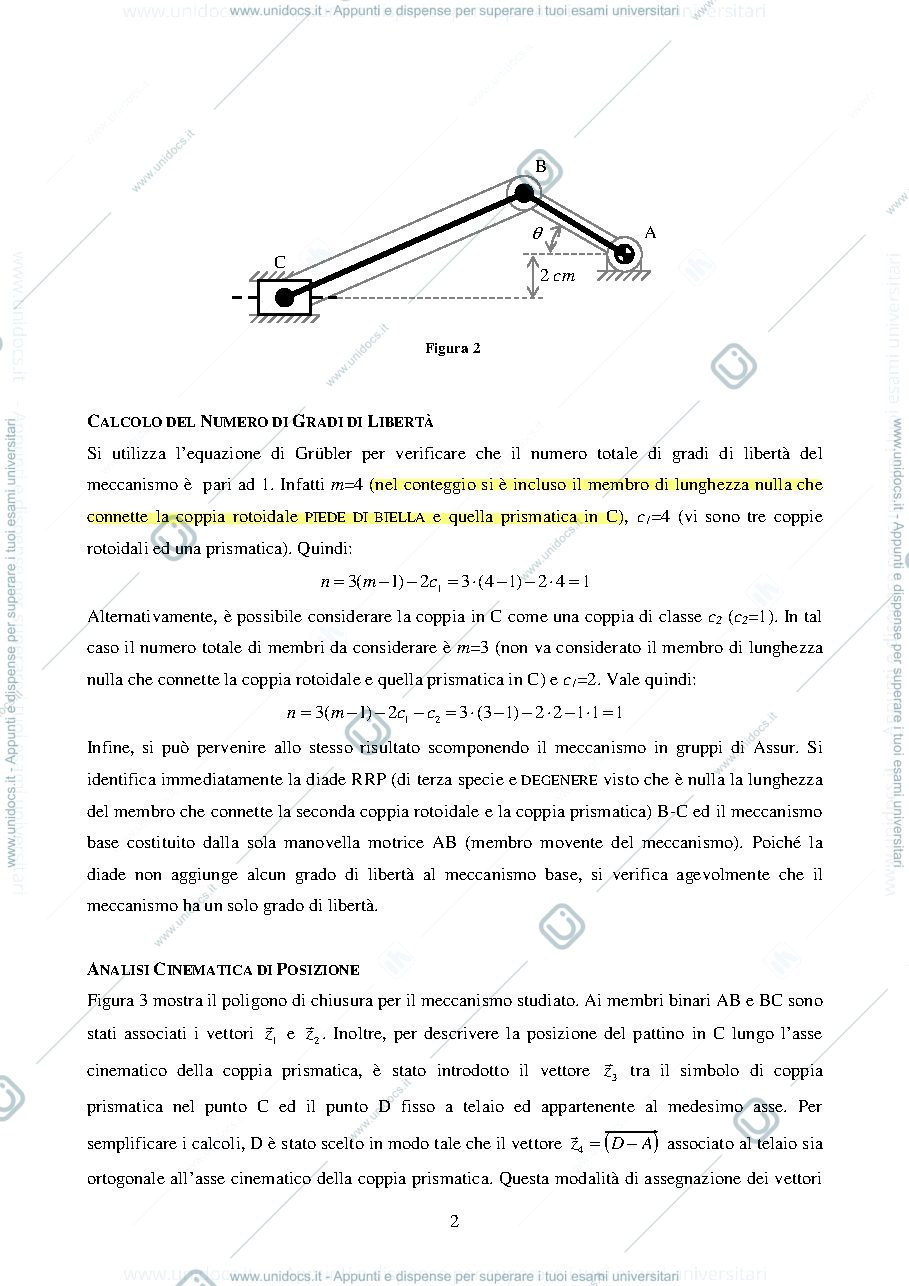

- L'analisi cinematica completa include il calcolo dei gradi di libertà con l'equazione di Grübler e la risoluzione delle equazioni di chiusura per posizione, velocità e accelerazione.

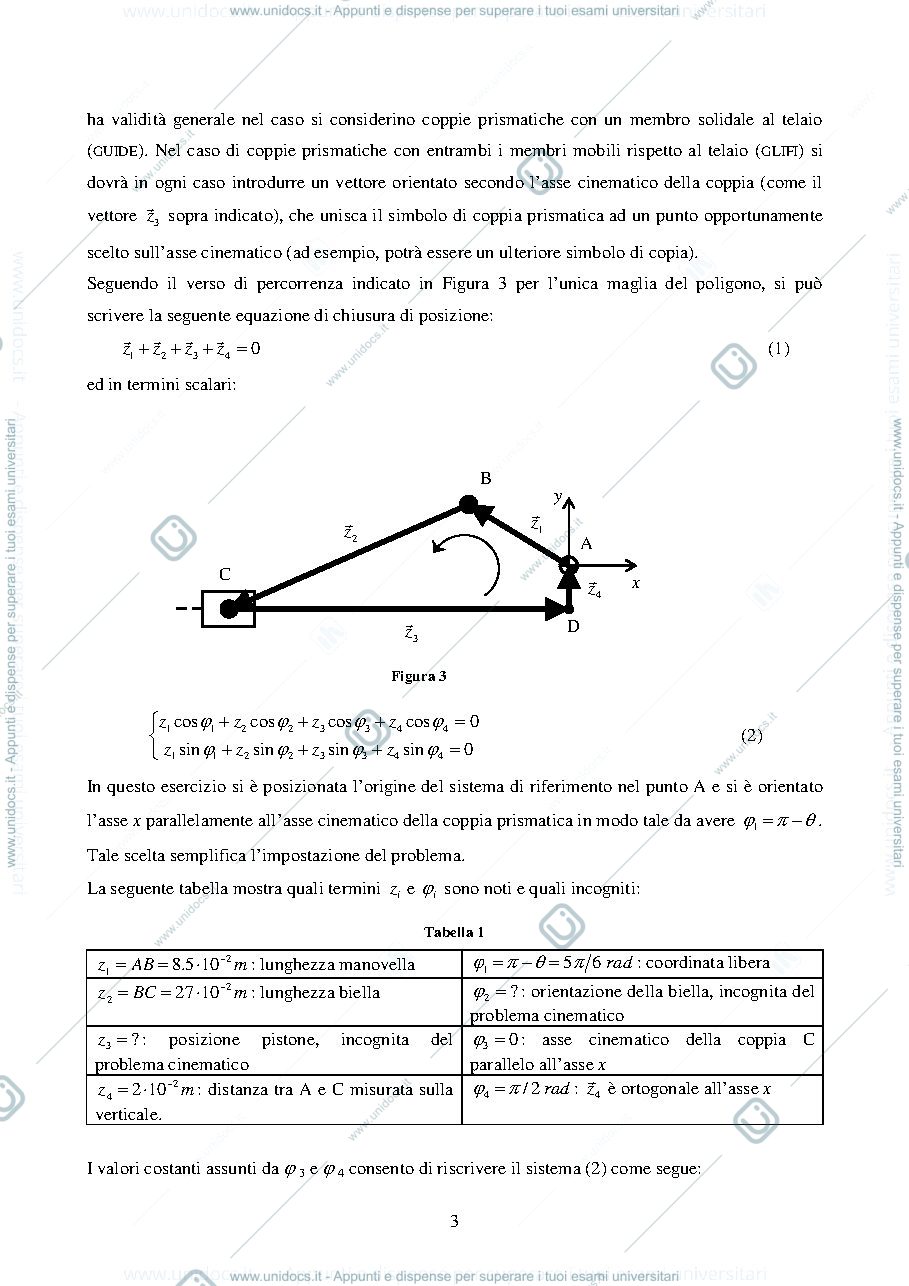

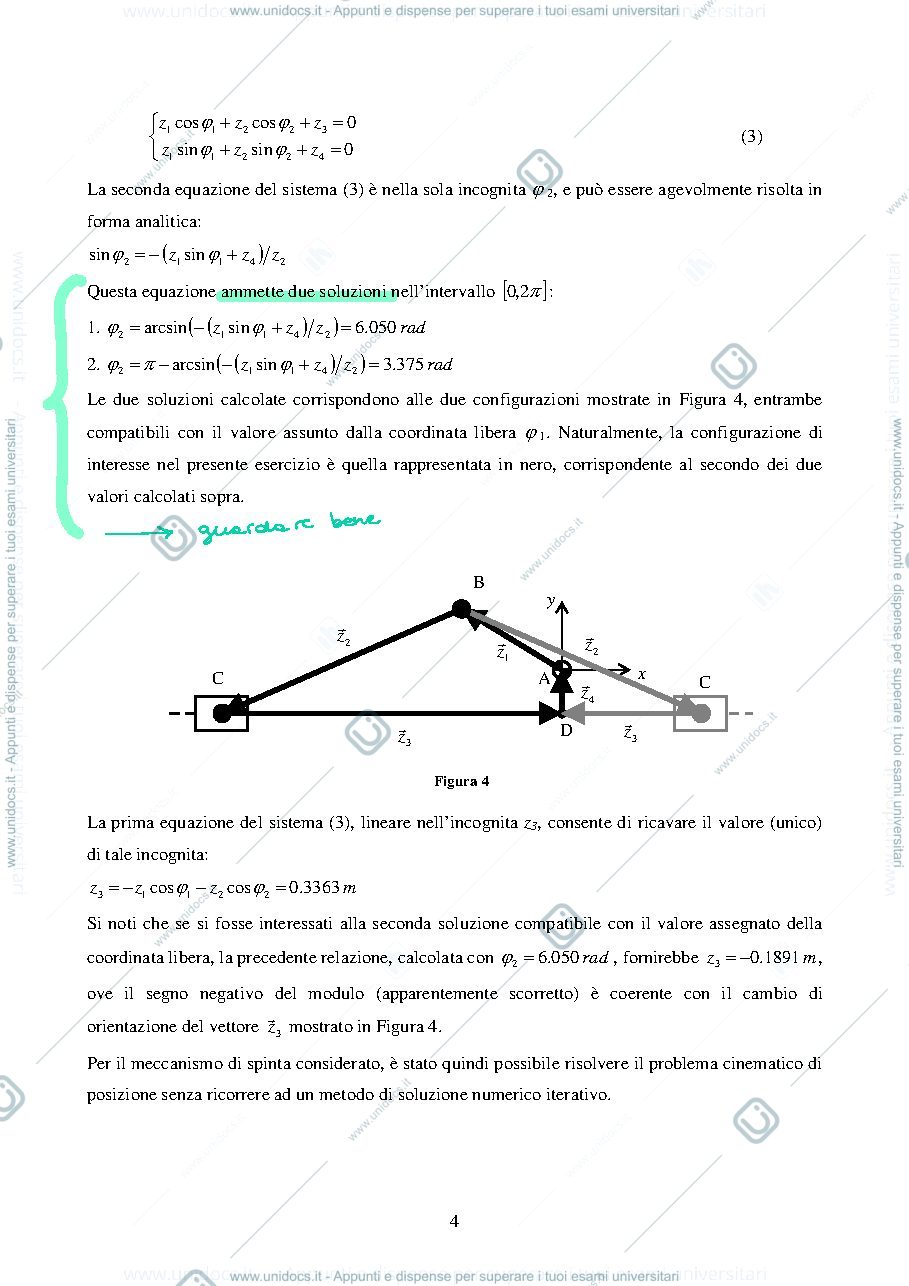

- Per la posizione, si determinano le coordinate del pistone utilizzando un poligono di chiusura e una tabella degli incogniti. Si risolvono due equazioni lineari e si ottiene il valore unico della coordinata del pistone.
Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo
Stai vedendo l'anteprima delle prime pagine. Registrati per sbloccare le pagine restanti.
Studia questi appunti con l'AI
Riassunto e domande d'esame sono gratis: chiedili e ti mandiamo un'email quando sono pronti.
In preparazione: di solito è pronto in giornata.
Registrati e scarica gratis questo appunto.
Simula l'esame con domande costruite su questi appunti.
Di cosa parla l'insegnamento
FONDAMENTI DI MECCANICA · 2° anno · 9 CFU · IIND-02/A
1. Conoscenza e comprensione Il corso fornisce le conoscenze fondamentali (leggi, equazioni, teoremi) per la modellistica in campo meccanico e permette di acquisire conoscenze sui principali componenti per la generazione del moto e la trasmissione di potenza. 2. Capacità di applicare conoscenza e comprensione Il…
