Domande d'esame VERIFICATO
Domande esame
Nessun voto ancora
Di cosa parla

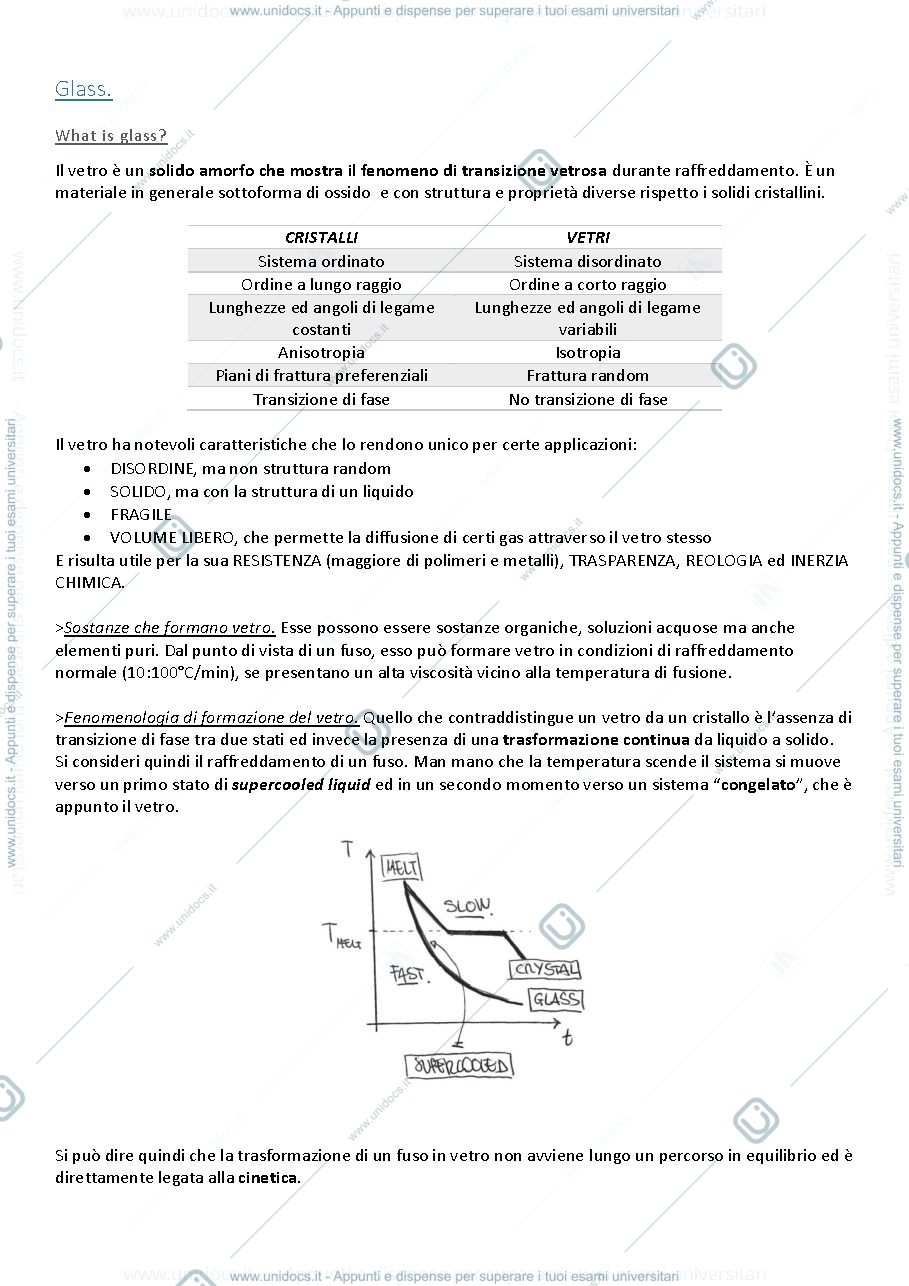

- Il vetro è un solido amorfo che non mostra una transizione di fase durante il raffreddamento, ma una trasformazione continua da liquido a solido.

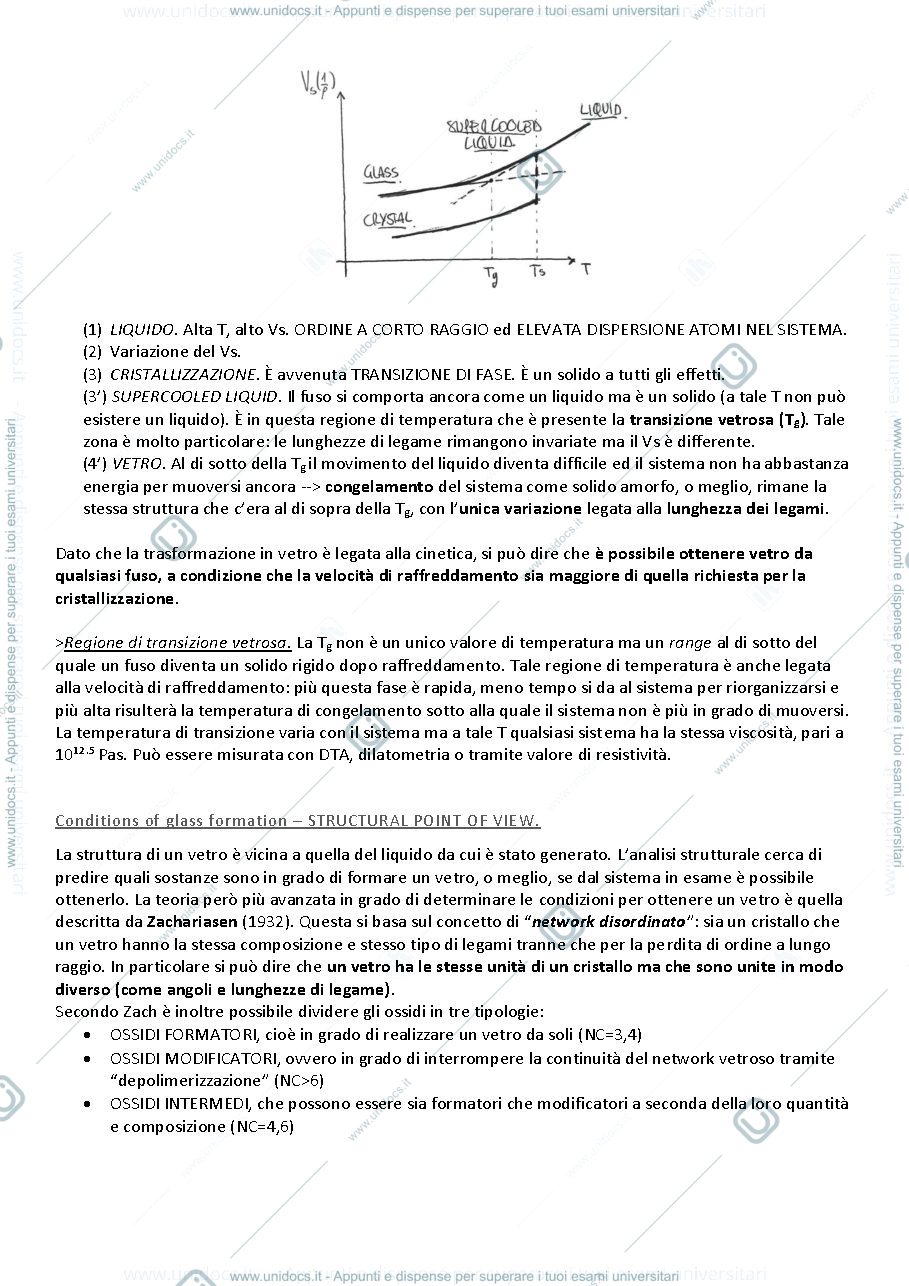

- Condizioni per la formazione del vetro: necessita di una velocità di raffreddamento maggiore della critica rispetto alla cristallizzazione. La regione di transizione vetrosa (Tg) è un range di temperature in cui il sistema non può più muoversi.
- Tipologie di ossidi formatori, modificatori e intermedi che influenzano la struttura del vetro, con esempi specifici come SiO2, B2O3, P2O5, Alkali Silicates e BeO, Al2O3, TiO2, ZrO2.
- Il fenomeno di devetrificazione avviene per la cristallizzazione dei vetri già formati a causa della presenza di centri di nucleazione.
- Viscosità del vetro: definizione e relazione con la Tg, influenzata da componenti come Alkali Borate Glasses e Glass with Anionic Modification.
- Separazione di fase nel vetro: fenomeno legato alla composizione e temperatura, determina l'opacità o trasparenza del vetro a seconda della scala macroscopica o microscopica in cui si verifica.
