Di cosa parla

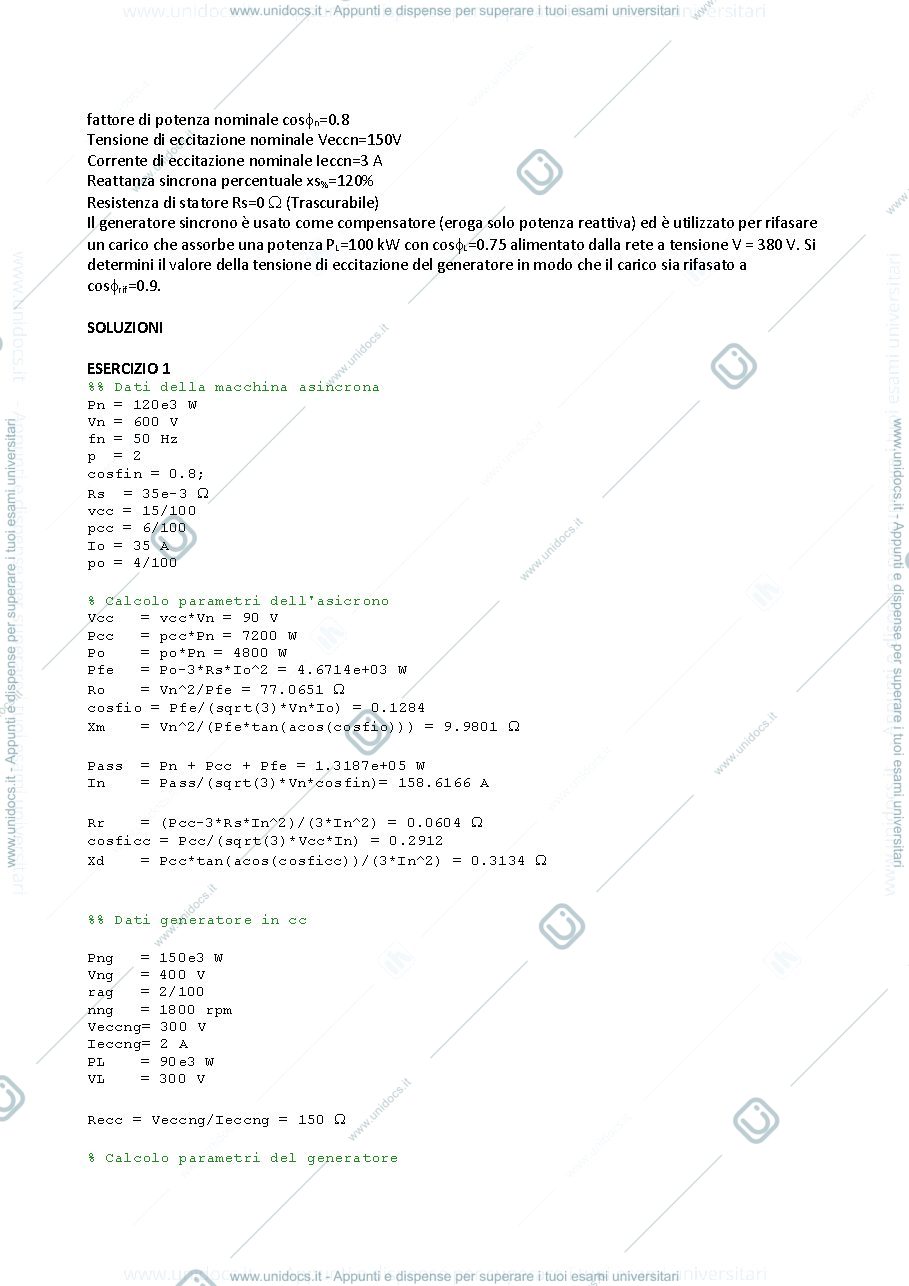

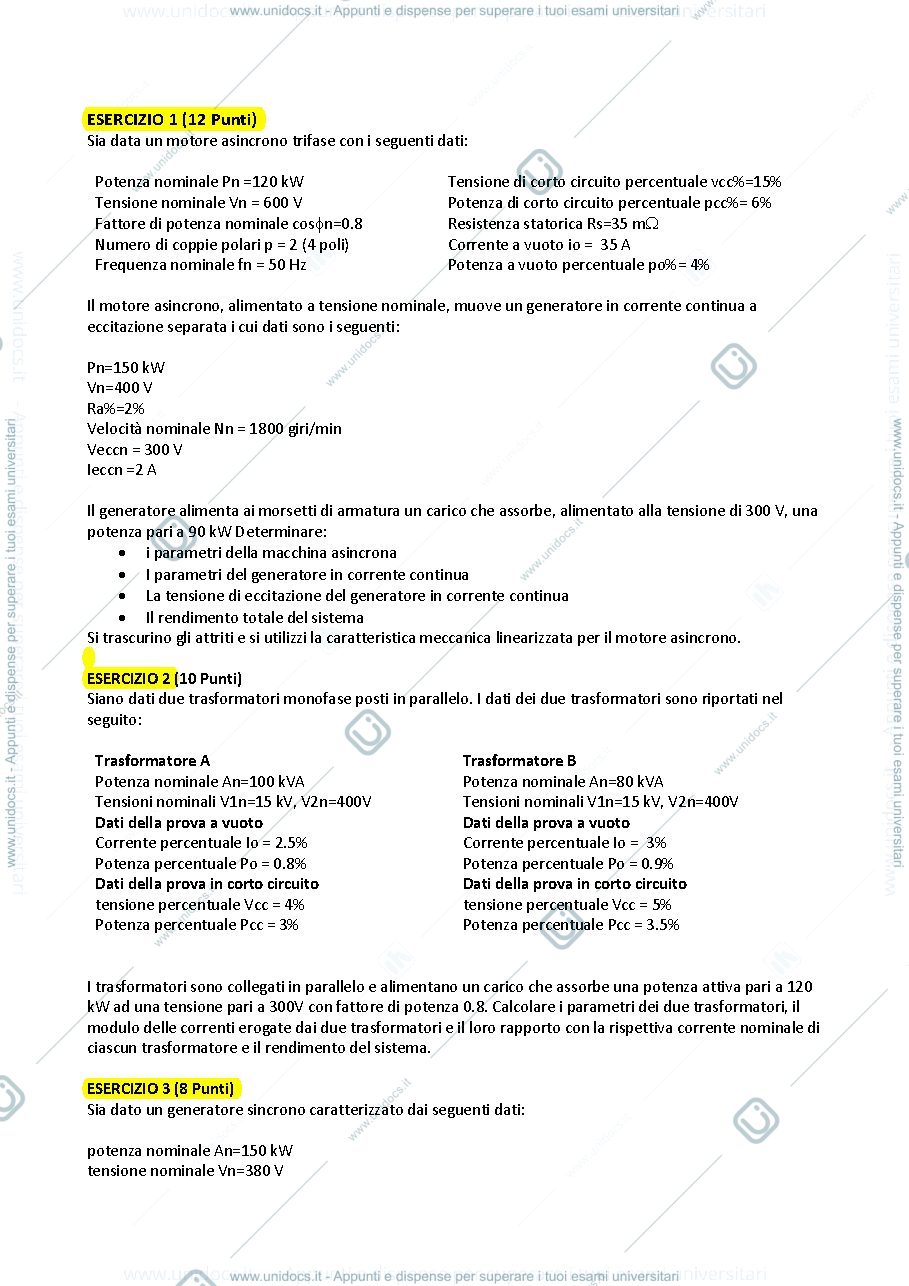

- Dati motore asincrono: Pn=120 kW, Vn=600 V, fn=50 Hz, p=4 poli, cosfin=0.8, Rs=35 mΩ, vcc%=15%, pcc%=6%, Io=35 A, po%=4%
- Dati generatore in corrente continua: Pn=150 kW, Vn=400 V, Ra%=2%, Nn=1800 giri/min, Veccng=300 V, Ieccng=2 A, PL=90 kW, VL=300 V
- Tensione di eccitazione del generatore: Vecc=274.6556 V
- Rendimento totale sistema esercizio 1: η=0.9267
- Dati trasformatori in parallelo: A: An=100 kVA, V1n=15 kV, V2n=400 V; B: An=80 kVA, V1n=15 kV, V2n=400 V
- Parametri trasformatori: Ra=0.048 Ω, Rb=0.07 Ω, Xa=0.0423 Ω, Xb=0.0714 Ω
- Rendimento totale sistema esercizio 2: η=0.9367
- Dati generatore sincrono: An=150 kW, Vn=380 V, cosfin=0.8, Veccn=150 V, Ieccn=3 A, xsp=120%, PL=100 kW, cosfiL=0.75
- Tensione di eccitazione del generatore: Ve=100.3728 V
