Di cosa parla

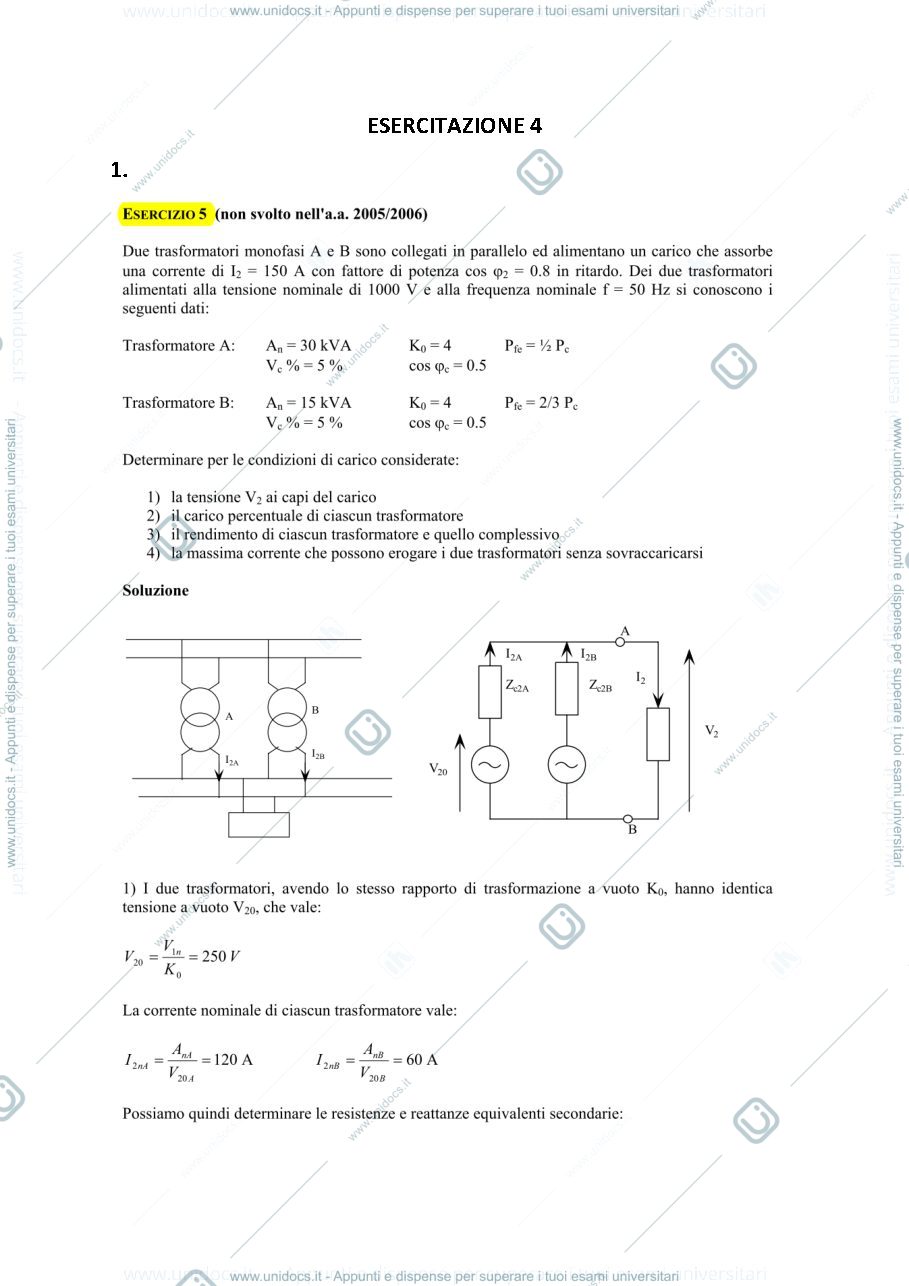

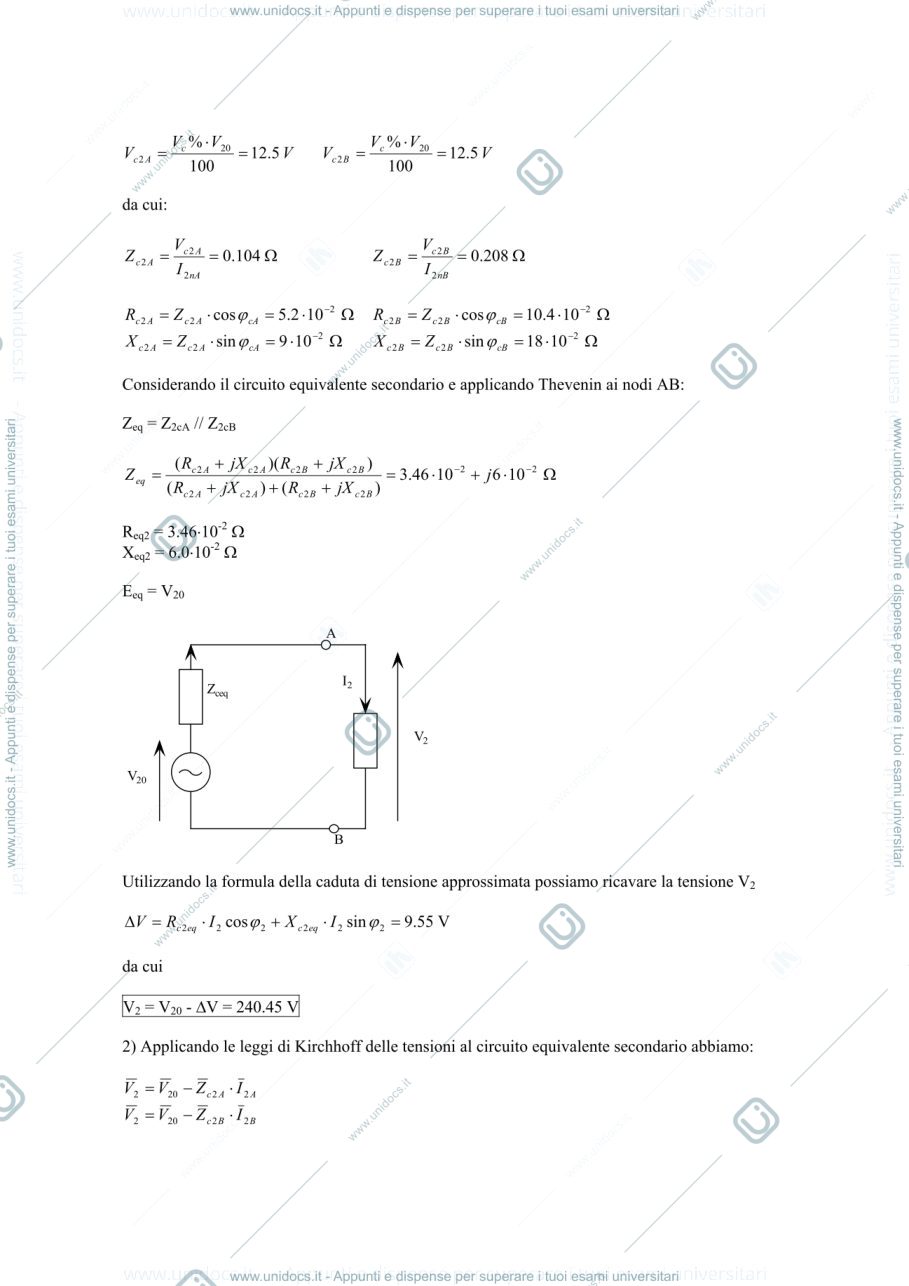

- La tensione ai capi del carico è di 240.45 V.
- I carichi percentuali dei trasformatori A e B sono rispettivamente del 83.4% ciascuno, con un rendimento complessivo del 96.5%.
- La corrente massima erogabile dai due trasformatori è di 180 A.
- I parametri di corto circuito secondari per il trasformatore trifase sono Rc2 = 0.52·10-7 Q e Xc2 = 0.89·10-7 Q, con R3 = 0.26·10-7 Q e X3 = 0.535·10-7 Q per l'avvolgimento primario.
- Nelle condizioni di carico, la tensione primaria è di 15 kV, la corrente è di 46 A, e il fattore di potenza è 0.789; la potenza nominale del trasformatore è del 200 kVA.
