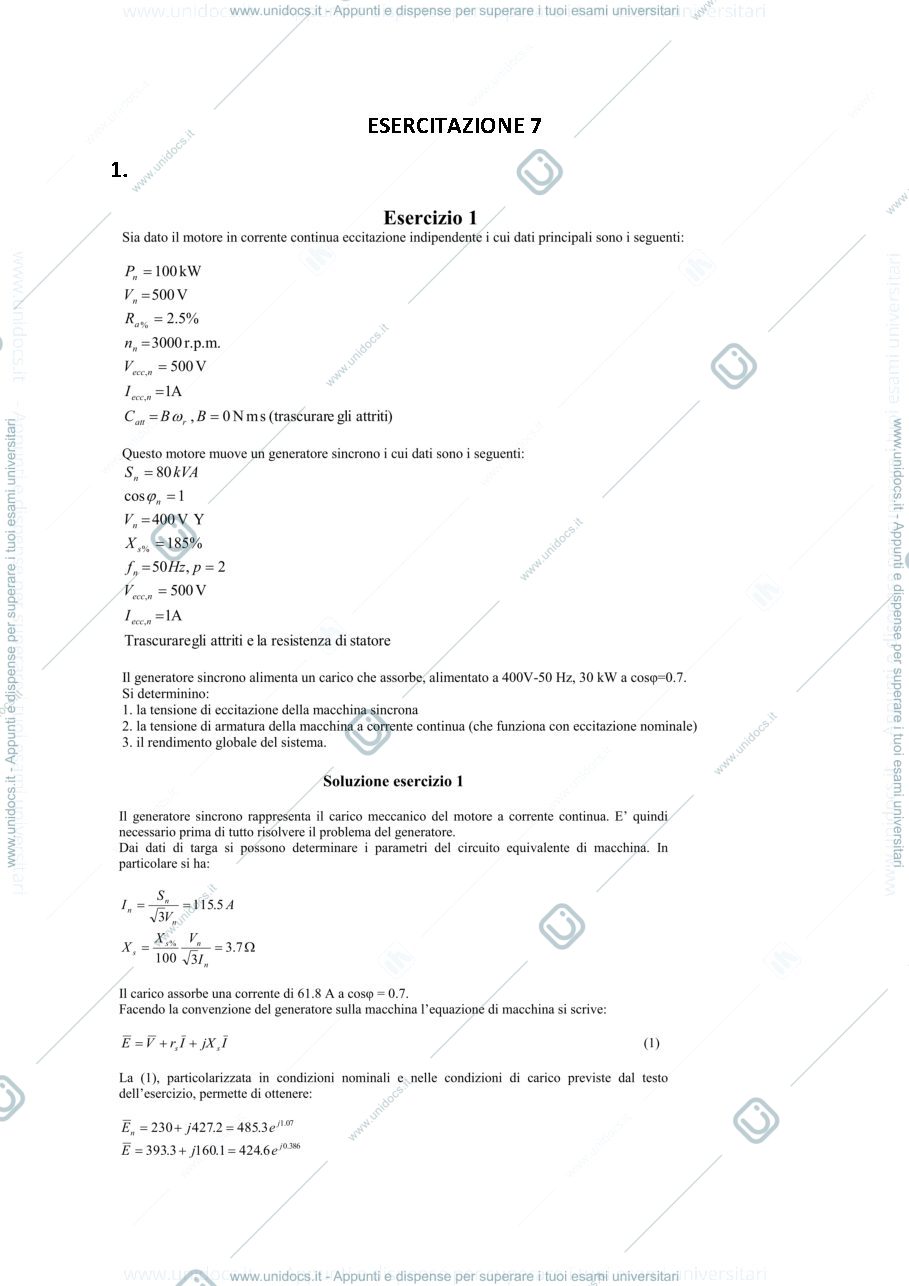

- Dati motore in corrente continua: P=100kW, V=500V, Rig=2.5%, n=3000r.p.m., Venom=400V, Locen IA, C=80Nm, cosφ=1; Generatore sincrono: S=804VA, cosφ=1, V=400V Y, Xy=185%, f=50Hz, p=2, Vico=500V, I=1A.
- Calcoli: tensione di eccitazione macchina sincrona = 437.5V, coppia motrice = 191Nm, rendimento globale = 0.94; Dati motore asincrono: Pn=5.5kW, Vn=400V, In=11.4A, cosφ=0.8, Rs=0.91Ω; Prova a vuoto: Po=490W, Io=6.4A; Prova di corto circuito: Pcc=717W, Vcec=75V.
- Parametri del circuito equivalente motore asincrono: Zo=36.1Ω, Rfe=423.07Ω, cosφo=0.0853, Qfe=4417.9var, Xm=36.21Q; Parametri longitudinali: Rr=0.929Ω, cosφcc=0.4842, Qcc=1.295KVAR, Xcc=3.323Q.
