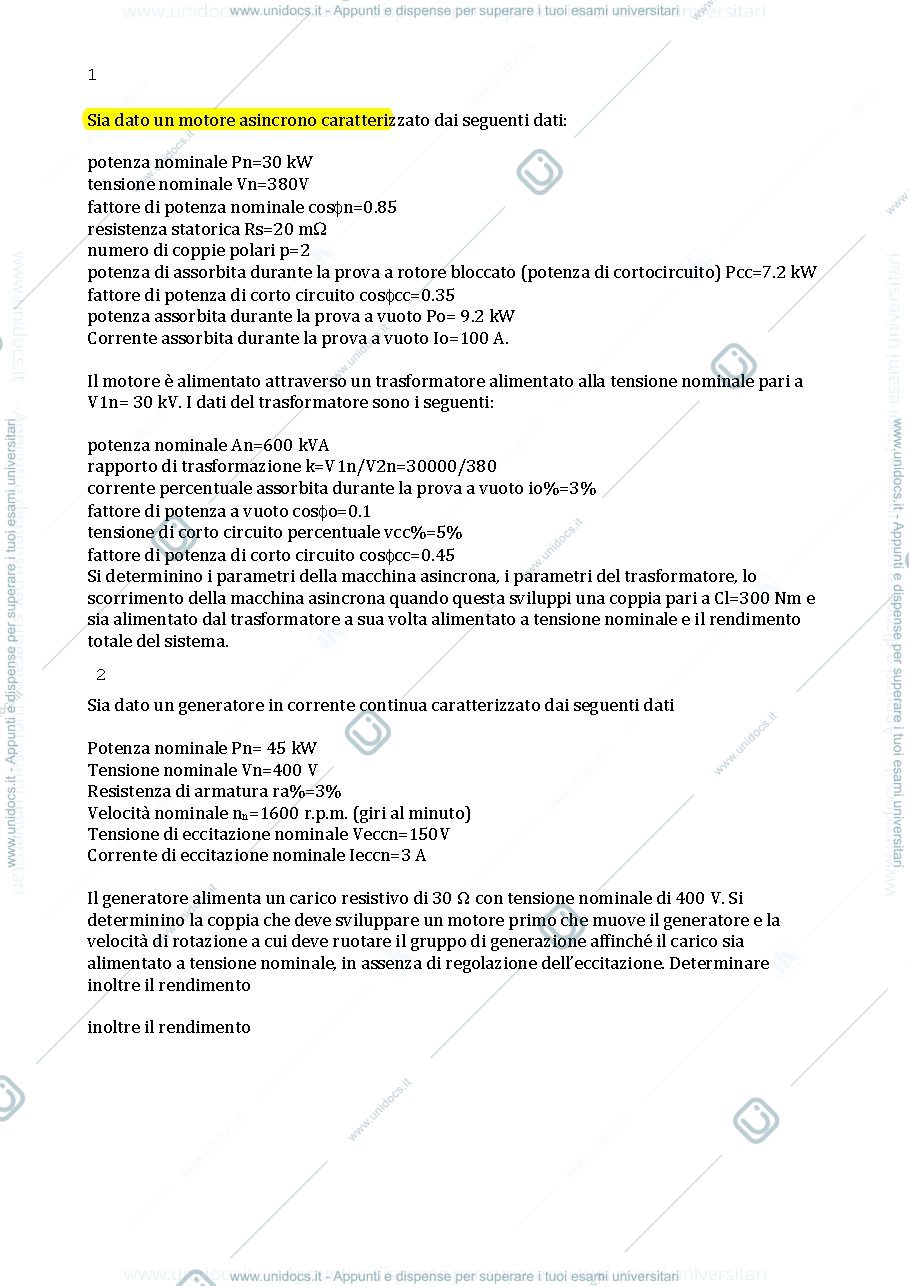

- Parametri motore asincrono: potenza nominale 30 kW, tensione nominale 380 V, resistenza statorica 20 mΩ, numero di coppie polari 2, corrente assorbita a vuoto 100 A
- Parametri trasformatore: potenza nominale 600 kVA, rapporto di trasformazione 30000/380, corrente percentuale assorbita a vuoto 3%
- Determinare parametri della macchina asincrona, parametri del trasformatore e scorrimento quando sviluppa una coppia pari a 300 Nm
- Parametri generatore continua: potenza nominale 45 kW, tensione nominale 400 V, resistenza di armatura 3%, velocità nomina 1600 giri al minuto, tensione di eccitazione nominale 150 V, corrente di eccitazione nominale 3 A
- Determinare la coppia che deve sviluppare un motore per muovere il generatore e la velocità di rotazione del gruppo di generazione affinché il carico sia alimentato a tensione nominale in assenza di regolazione dell'eccitazione, calcolando anche il rendimento
