esercizi forze nei circuiti magnetici esercizi per corso prof: Mauri
68 visualizzazioni
Nessun voto ancora
Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.
Di cosa parla
- Calcolo della forza f in un circuito con avvolgimento e traferri: si determina la corrente nel circuito, il flusso nei traferri e quindi la forza utilizzando le relazioni magnetiche.

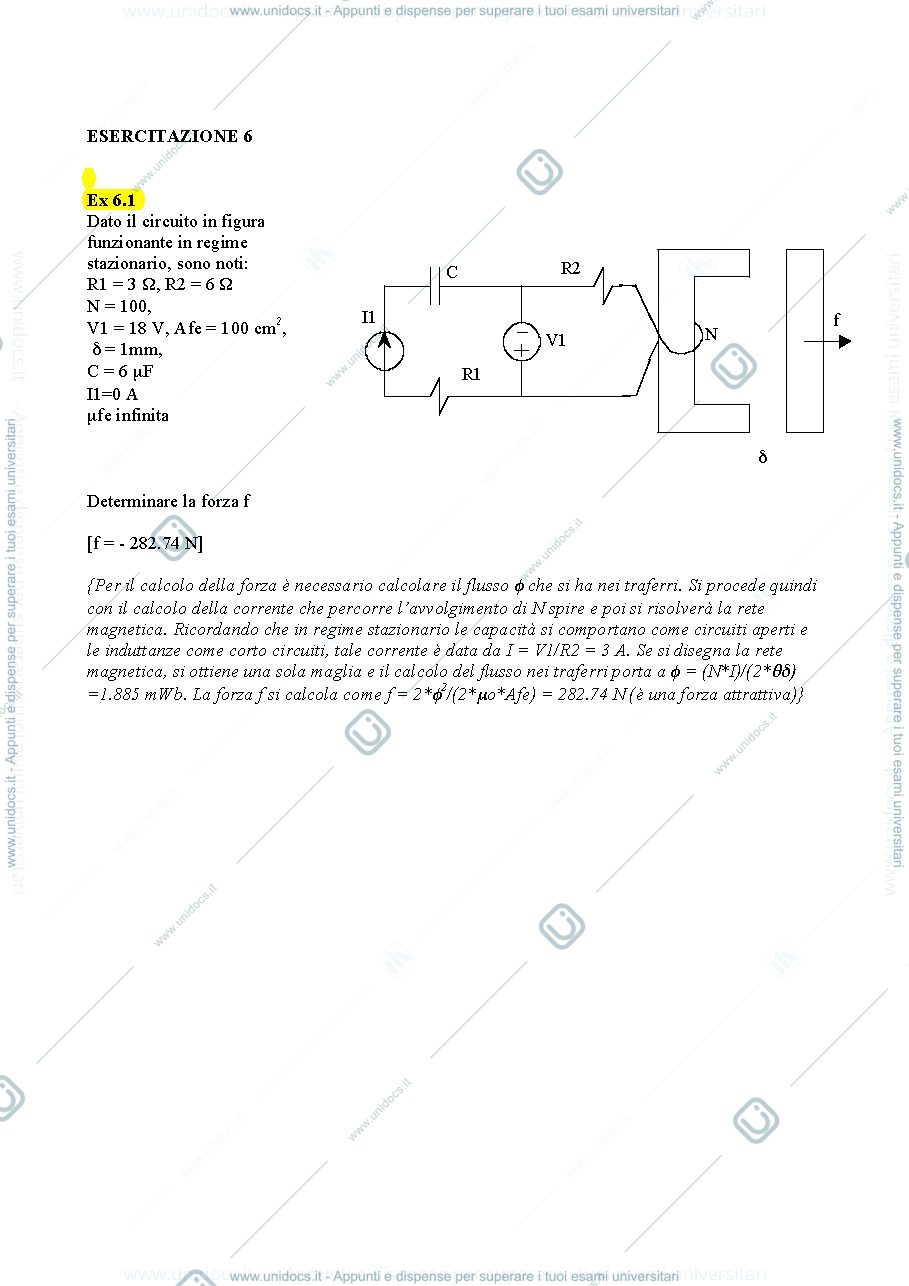

- Esempio 6.1: R1=3Ω, R2=6Ω, N=100, V1=18V, Afe=100cm², δ=1mm, µfe infinita; f=-282.74N.

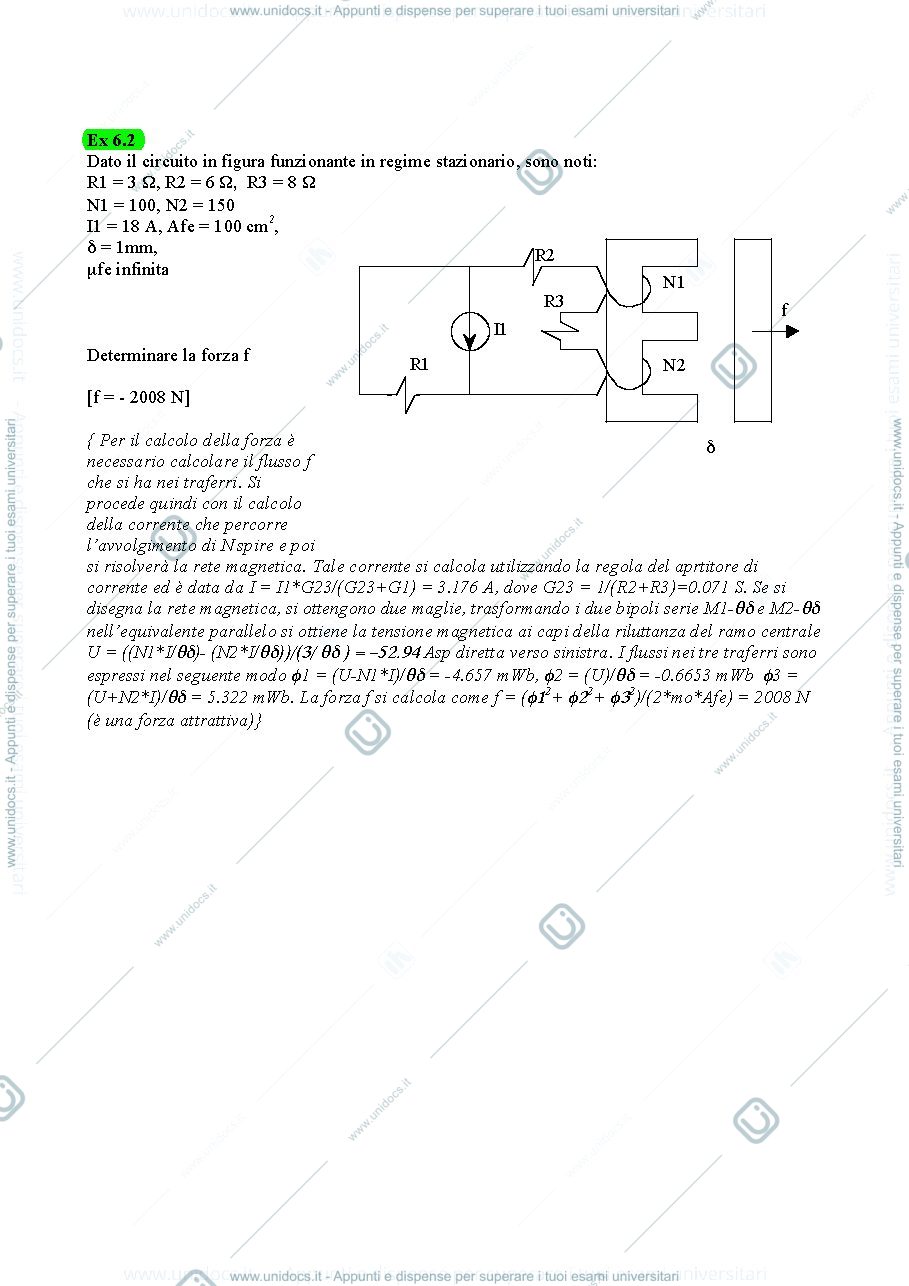

- Esempio 6.2: R1=3Ω, R2=6Ω, R3=8Ω, N1=100, N2=150, I1=18A, Afe=100cm², δ=1mm, µfe infinita; f=-2008N.
- Esempio 6.3: R1=10Ω, R2=10Ω, R3=5Ω, V1=7.5V, V2=10V, δ1=2.5mm, δ2=5mm, N1=100, N2=150, Afe=10cm²; f=1.211N.
- Esempio 6.4: R1=5Ω, R2=20Ω, R3=10Ω, N1=200spire, N2=150spire, µfe infinita, Afe=150cm², δ=3mm; f=9.468kN.
- Esempio 6.5: R1=20Ω, R2=5Ω, V=50V, N1=150, N2=300, Afe=150cm², δ=3mm; f=188.496N.
