Di cosa parla

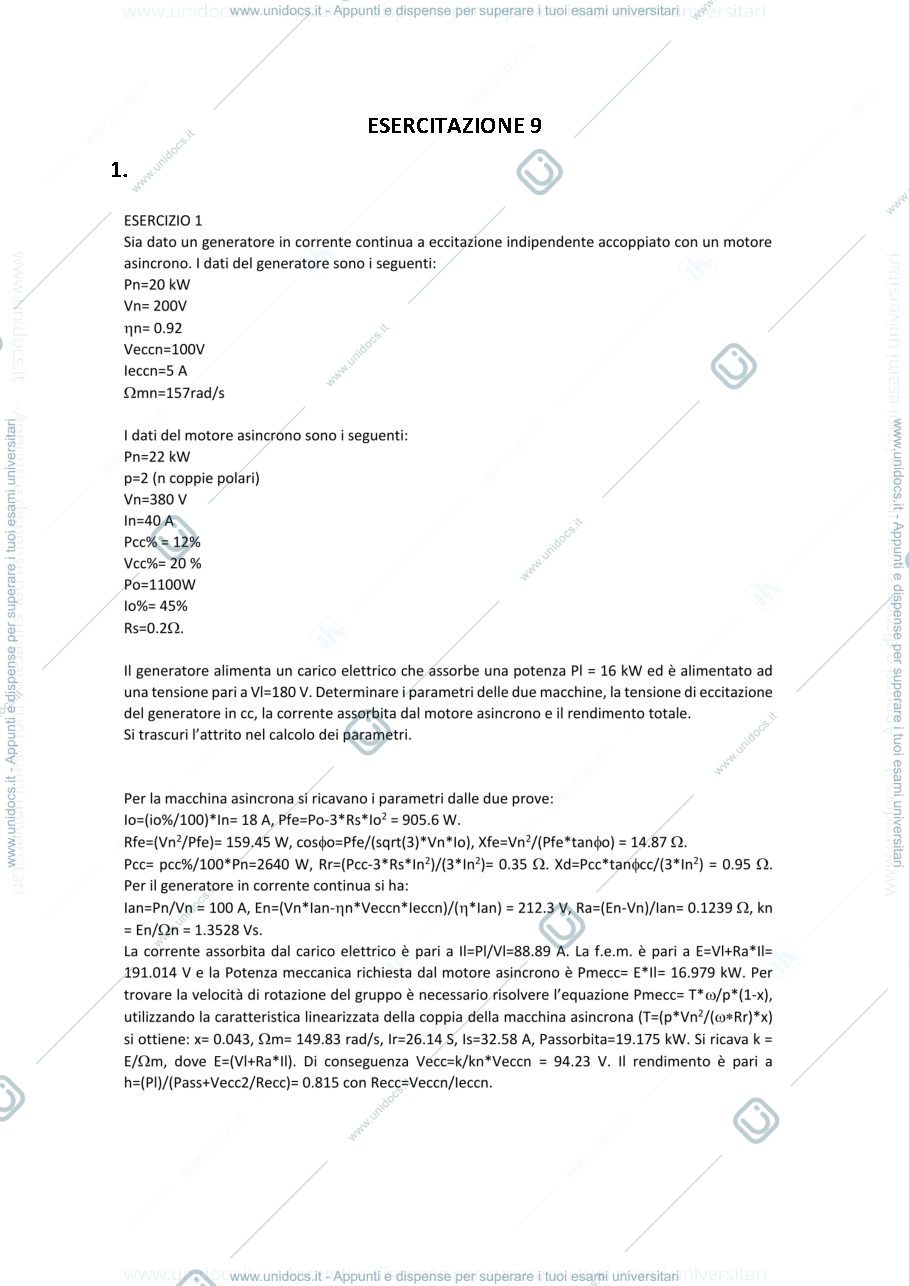

- Parametri macchina asincrona: \(I_0 = 18 \text{ A}\), \(P_{fe} = 905.6 \text{ W}\), \(R_f = 159.45 \Omega\), \(X_f = 14.87 \Omega\), \(P_{cc} = 2640 \text{ W}\), \(R_r = 0.35 \Omega\), \(X_d = 0.95 \Omega\)
- Parametri generatore in corrente continua: \(I_a = 100 \text{ A}\), \(E_n = 212.3 \text{ V}\), \(R_a = 0.1239 \Omega\), \(k_n = 1.3528 \text{ Vs}\)
- Parametri trasformatore: \(K_o = 17.3\), \(V_{a} = 20 \text{ V}\), \(\cos \phi = 0.5\), \(R_2 = 0.52 \times 10^{-2} \Omega\), \(X_2 = 0.89 \times 10^{-2} \Omega\)
- Carico trifase: \(P = 132840 \text{ W}\), \(Q = 99650 \text{ VAR}\), \(P_wu = 3090 \text{ W}\), \(Q_wu = 6150 \text{ VAR}\)
