Di cosa parla

Riassunto AI · si legge in un minuto

Il documento presenta una gamma di calettatori per attrito, unità di bloccaggio esterne e interne per il collegamento albero-mozzo, con le relative caratteristiche di momento torcente e diametri disponibili. Riporta esempi di applicazione, tabelle dimensionali e di serraggio, le procedure di montaggio e smontaggio, tolleranze e rugosità ammissibili. Chiude con il metodo per calcolare il diametro minimo del mozzo DM tramite la formula dei cilindri cavi e un coefficiente K.
Leggi il riassunto completo

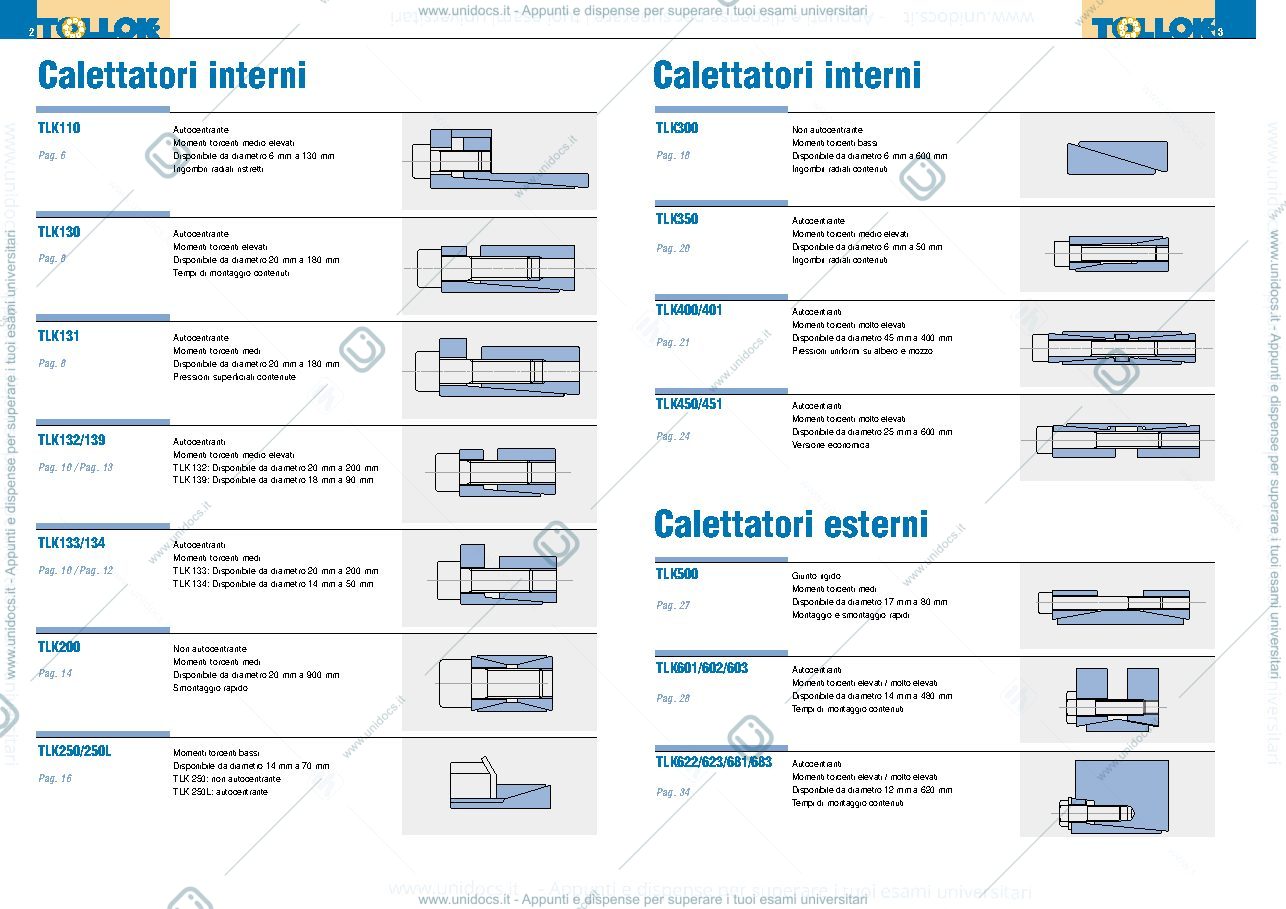

  • Il documento introduce la gamma di calettatori per attrito, esterni e interni, elencando per ciascun modello (TLK300, TLK350, TLK400/401, TLK450/451, TLK500, TLK601-603, TLK622-683, TLK110, TLK130-134, TLK139, TLK200, TLK250) le caratteristiche di autocentranza, capacità di momento torcente e campo di diametri disponibili.

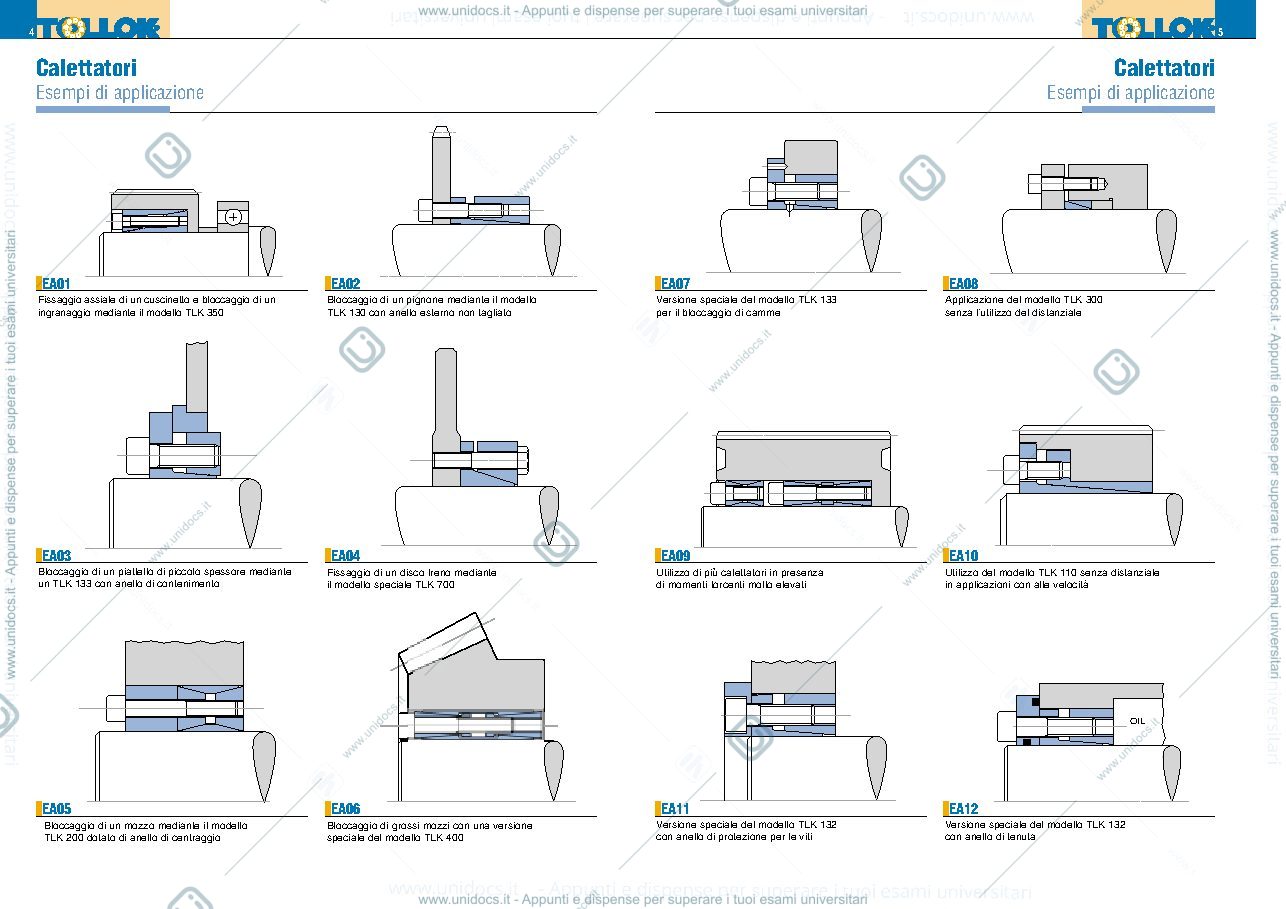

  • Sono illustrati esempi di applicazione, come il fissaggio assiale di cuscinetti e ingranaggi, il bloccaggio di dischi freno, camme e mozzi di grandi dimensioni, l'uso di più calettatori in serie o senza distanziale.
  • Per ogni modello sono riportate tabelle con dimensioni, momento torcente Mt, forza assiale, coppia di serraggio Ms delle viti DIN 912 classe 12.9, pressioni superficiali su albero e mozzo e pesi, con note su spostamento assiale e riduzione della coppia di serraggio fino al 60%.
  • Le procedure di montaggio prevedono pulizia delle superfici, leggera pellicola d'olio e serraggio graduale e incrociato delle viti fino alla coppia Ms, vietando bisolfuro di molibdeno o grassi che riducono l'attrito; lo smontaggio avviene con le viti di estrazione.
  • Sono indicate tolleranze e rugosità ammissibili (Rt max 16 µm, albero h8 e mozzo H8, con eccezioni per alcuni tipi), il momento trasmissibile con più unità in serie e alcune versioni speciali come split, con alloggiamento per freno o a doppio diametro.
  • Il calcolo del diametro minimo del mozzo DM si basa sulla formula dei cilindri cavi di grosso spessore, DM ≥ D·K, dove K dipende dalla pressione pn sul mozzo, dal materiale (limite elastico), dalla forma del mozzo tramite il coefficiente C.
  • È fornita una tabella dei coefficienti K e un esempio numerico con il TLK131 60x90, pressione pn di 85 N/mm², materiale GGG40 e C=1, che porta a un diametro minimo del mozzo di circa 127,8 mm.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

Anteprima pagina 1 — Fatica Anteprima pagina 2 — Fatica Anteprima pagina 3 — Fatica

Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.
