Esercitazione 7
80 visualizzazioni
Nessun voto ancora
Di cosa parla
Riassunto AI · si legge in un minuto
L'analisi aeroelastica statica di ali finite considera il momento complessivo M' per unità di lunghezza. Per un profilo simmetrico e una forza W nel centro elastico, si ottiene l'equazione differenziale (7.2) che descrive la deformazione θ e la portanza L'. Aumentando la velocità U, θ e L' aumentano, con θ tendendo a ∞ per U=80 m/s. La velocità di divergenza VD è inversamente proporzionale all'apertura alare L e al parametro e (x0 - xac), aumentando quando questi valori diminuiscono.
Leggi il riassunto completo

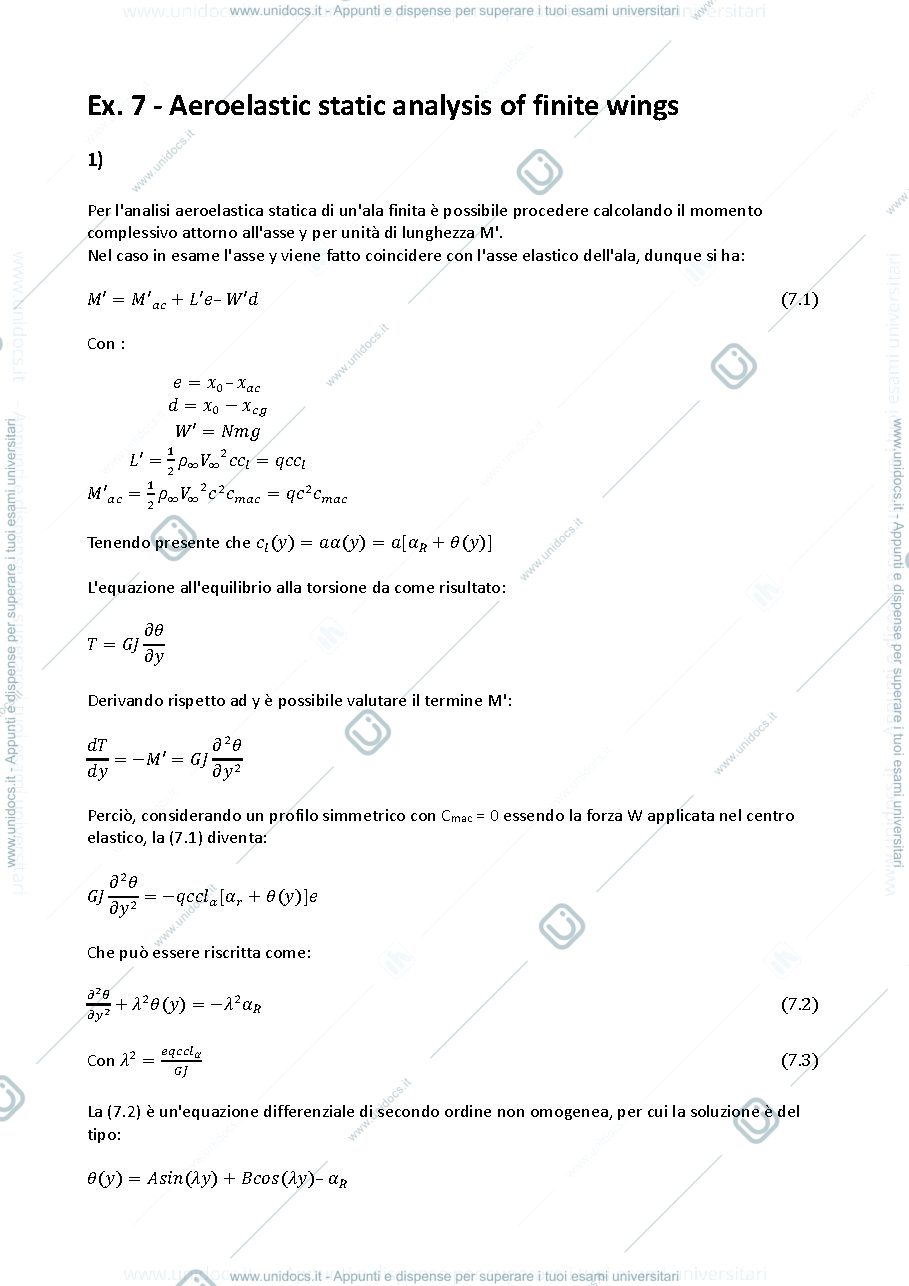

- Analisi aeroelastica statica di ali finite: si calcola il momento complessivo M' per unità di lunghezza, considerando l'asse elastico dell'alala.

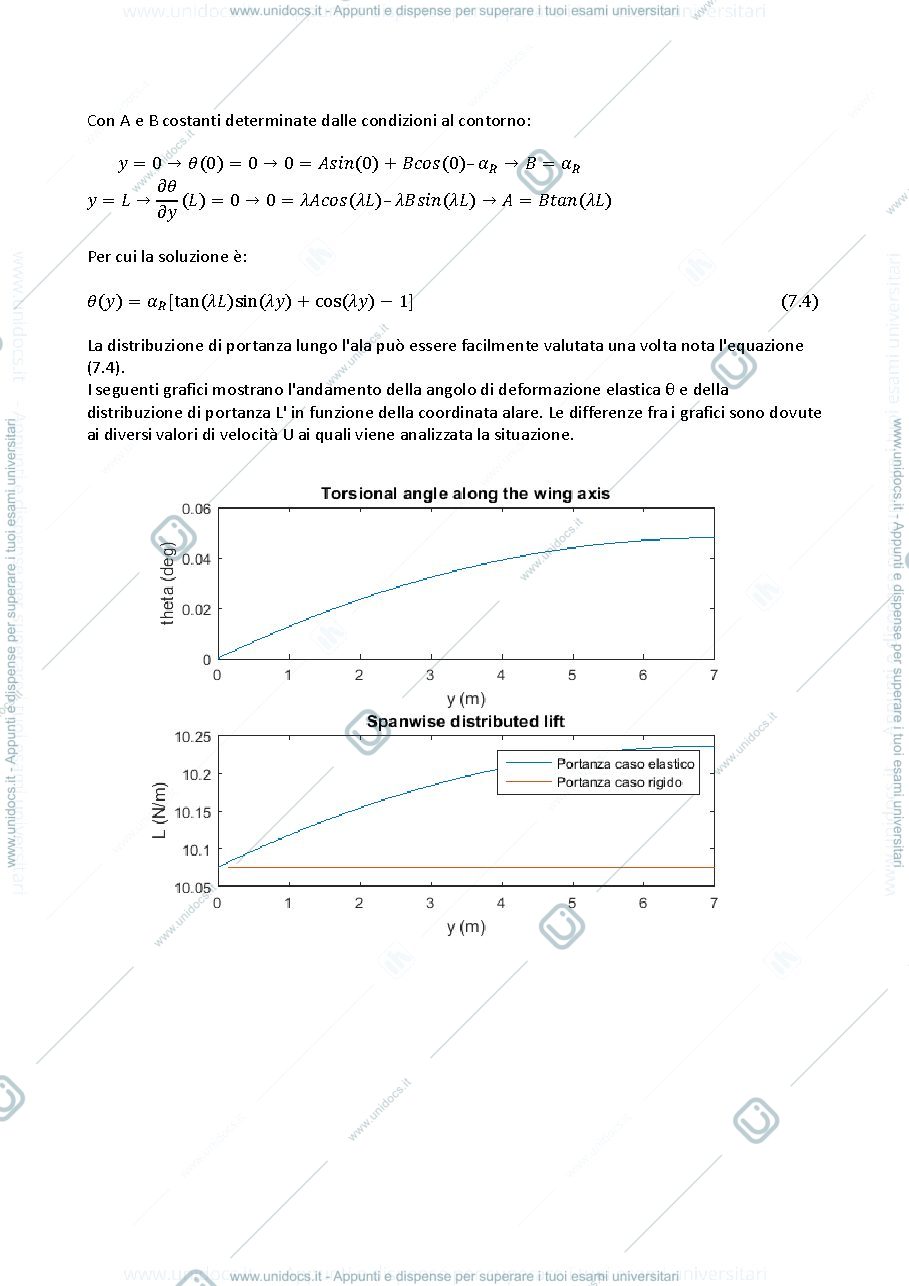

- Dalla (7.2) si ottiene un'equazione differenziale di secondo ordine non omogenea, risolta con condizioni al contorno; la soluzione fornisce l'angolo di deformazione θ e la distribuzione di portanza lungo l'alala.
- L'aumento della velocità di volo U porta a un aumento dell'angolo di deformazione θ e della portanza, con effetti più marcati per centri elastici distanti dal centro aerodinamico.
- La velocità di divergenza torsionale si determina da tan(λL) → ∞, dove λ è un parametro; la (7.5) e (7.6) permettono di calcolarla, con una relazione inversa tra velocità di divergenza e lunghezza dell'alala.
