Esercitazione 10
79 visualizzazioni
Nessun voto ancora
Di cosa parla
Riassunto AI · si legge in un minuto

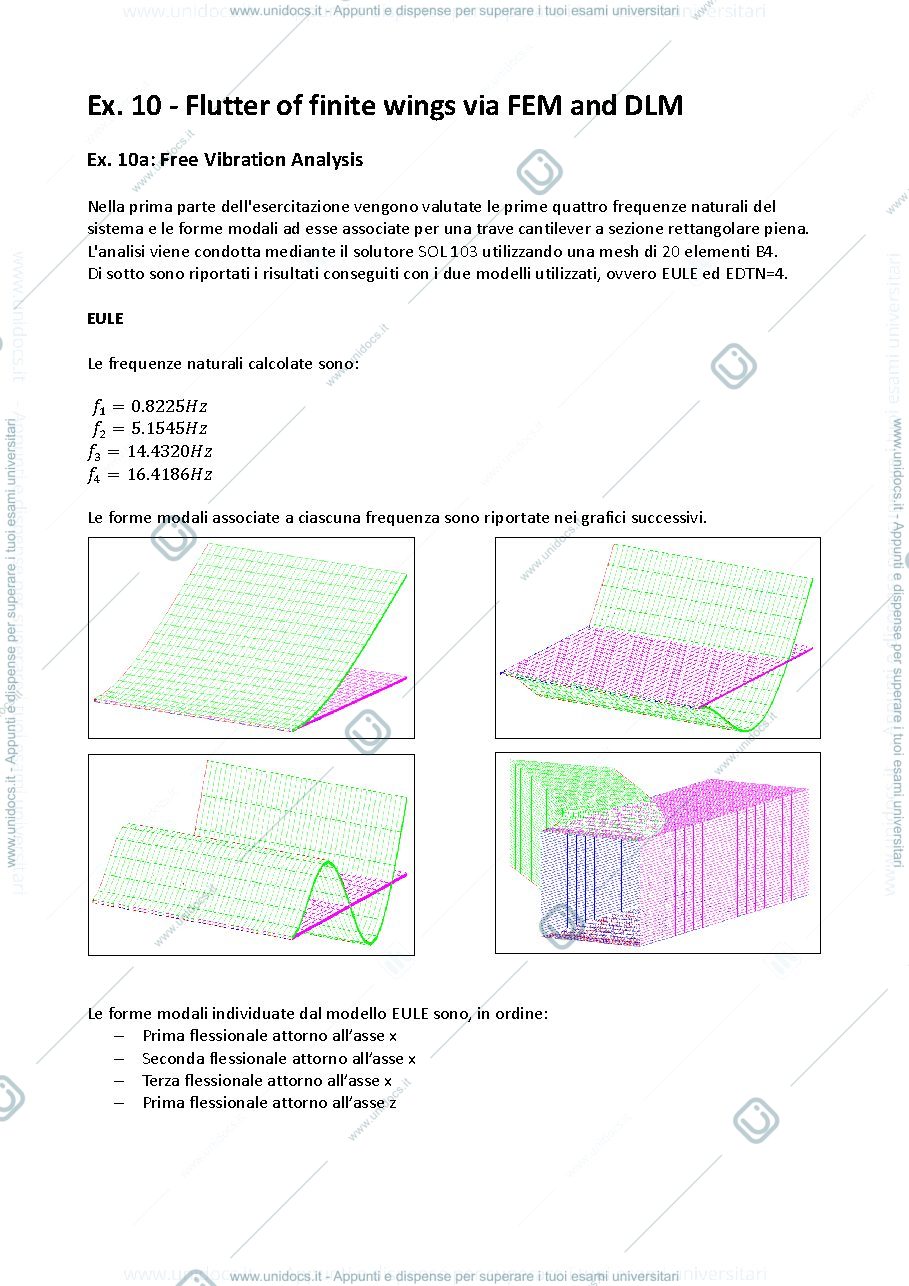

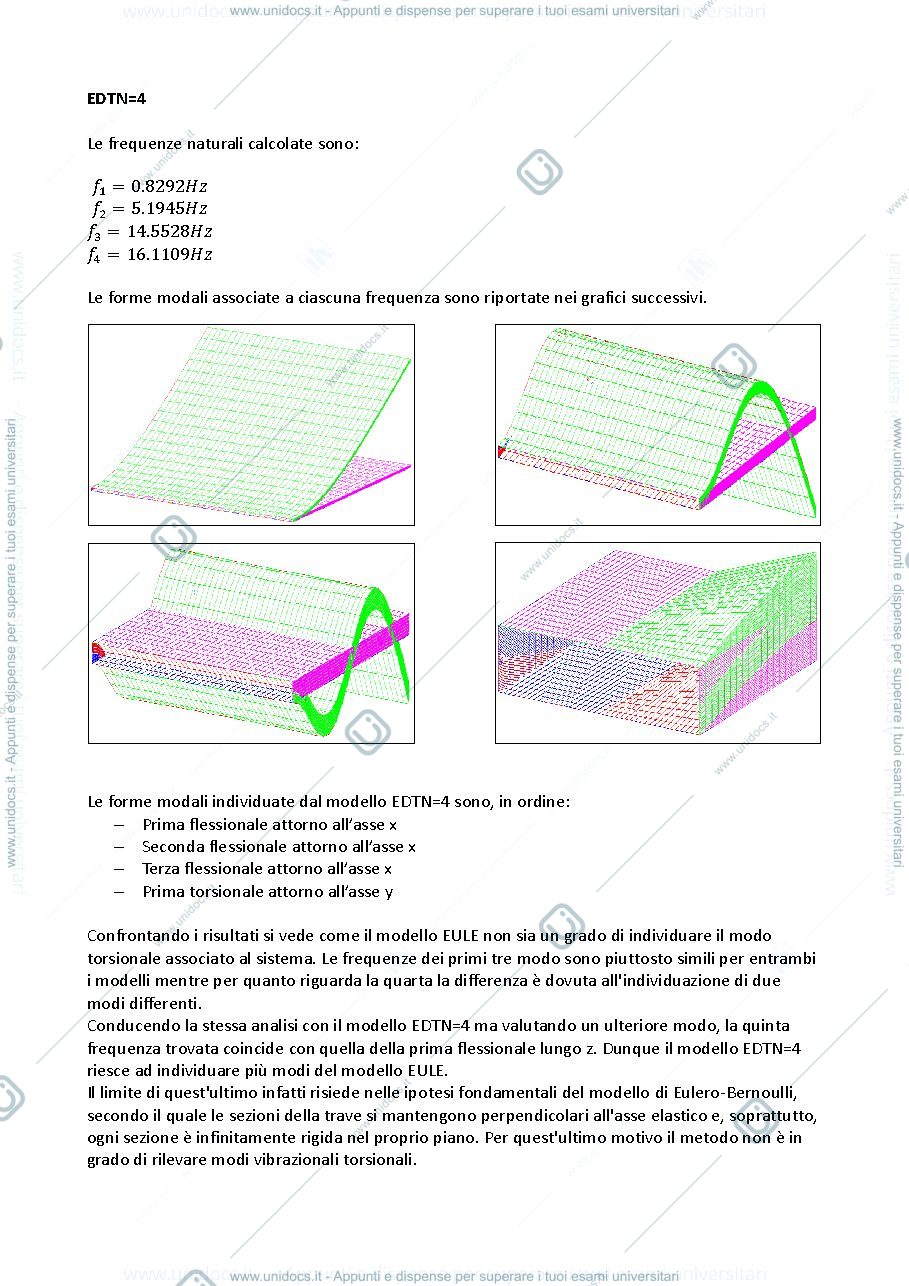

L'esercitazione 10 analizza il flutter di una trave cantilever a sezione rettangolare piena utilizzando metodi FEM e DLM. Le frequenze naturali e le forme modali sono calcolate con i modelli EULE ed EDTN=4, evidenziando limitazioni del primo modello nell'identificare modi torsionali. Si confrontano anche i risultati con quelli analitici per flessione e torsione.

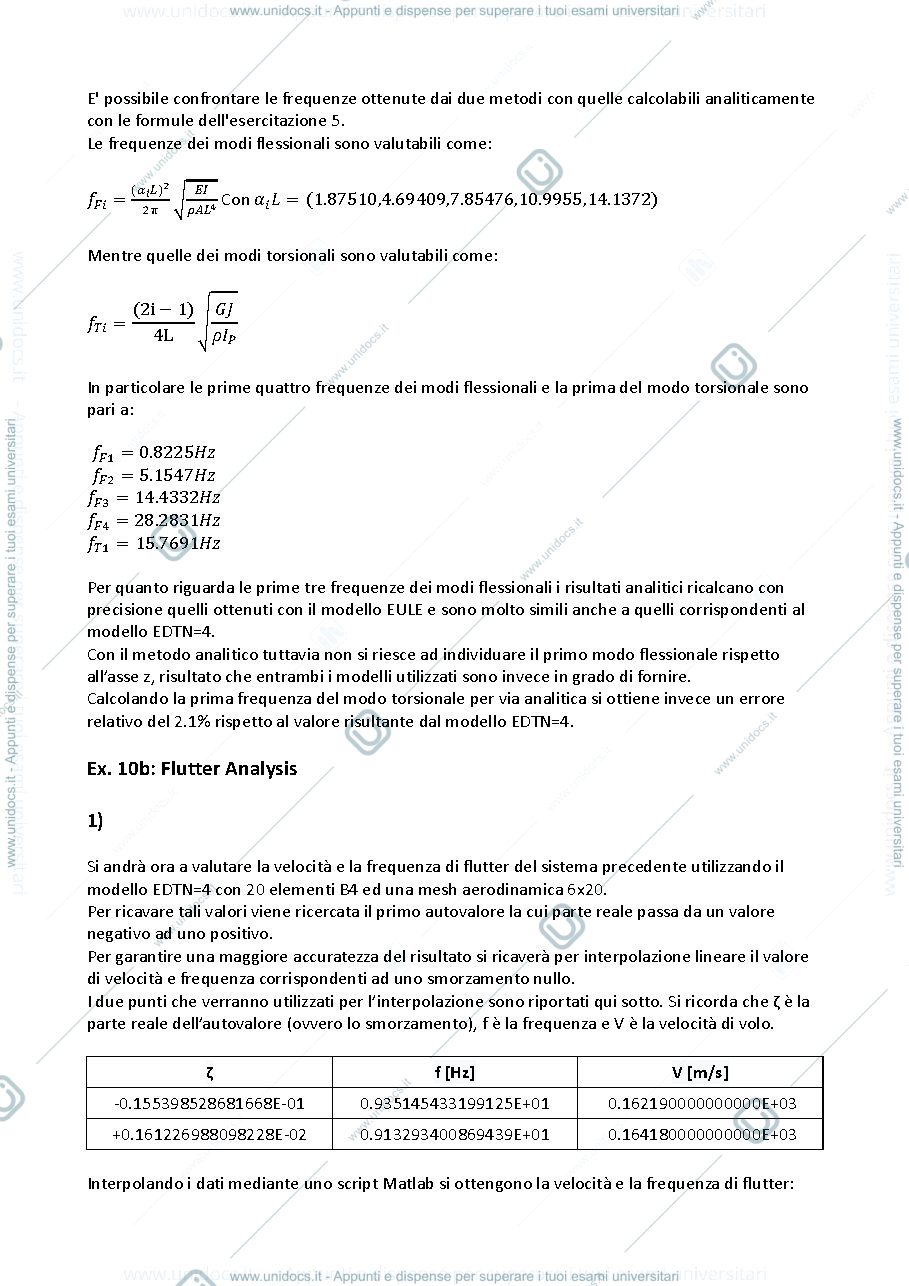

Per il flutter, si utilizza il modello EDTN=4 con mesh aerodinamica 6x20 per determinare la velocità e frequenza critica mediante interpolazione. Il metodo PK con aerodinamica di Theodorsen fornisce risultati accettabili, sebbene con errori minori sulla frequenza.
Si esplora l'effetto dell'or
Leggi il riassunto completo
- Analisi delle frequenze naturali e forme modali per una trave cantilever rettangolare, utilizzando due modelli (EULE e EDTN=4), con differenze notevoli nel rilevamento dei modi torsionali.
- Evaluazione della velocità e frequenza di flutter utilizzando il modello EDTN=4 e confronto con il metodo pk, evidenziando errori percentuali relativi minori per la velocità rispetto alla frequenza.
- Studio dell'effetto della discretizzazione del problema sull'accuratezza delle frequenze e velocità di flutter, con l'utilizzo del modello EDTN=2 come compromesso tra accuratezza e costo computazionale.
- Esecuzione di un'analisi sensibilitiva sull'orientamento delle fibre del materiale ortotropo, evidenziando una forte dipendenza della velocità e frequenza di flutter da tale parametro.
