Compiti ed esercitazioni VERIFICATO
Esercitazione 9
85 visualizzazioni
Nessun voto ancora
Di cosa parla
Riassunto AI · si legge in un minuto
L'esercizio 9 analizza lo spostamento statico e la velocità di divergenza per ali con diverse caratteristiche aerodinamiche, utilizzando diversi metodi FEM. I risultati mostrano che il solutore SOL 144, considerando gli effetti aeroelastici, fornisce valori più precisi soprattutto alle alte velocità di volo. Per l'angolo di torsione della sezione d'estremità, i dati indicano che la laminazione del materiale influenza significativamente gli spostamenti e l'angolo di torsione. L'esercizio 9b esplora l'effetto dell'orientamento delle fibre sulle velocità di divergenza per ali con freccia negativa, rilevando valori più bassi rispetto a quelle senza freccia
Leggi il riassunto completo

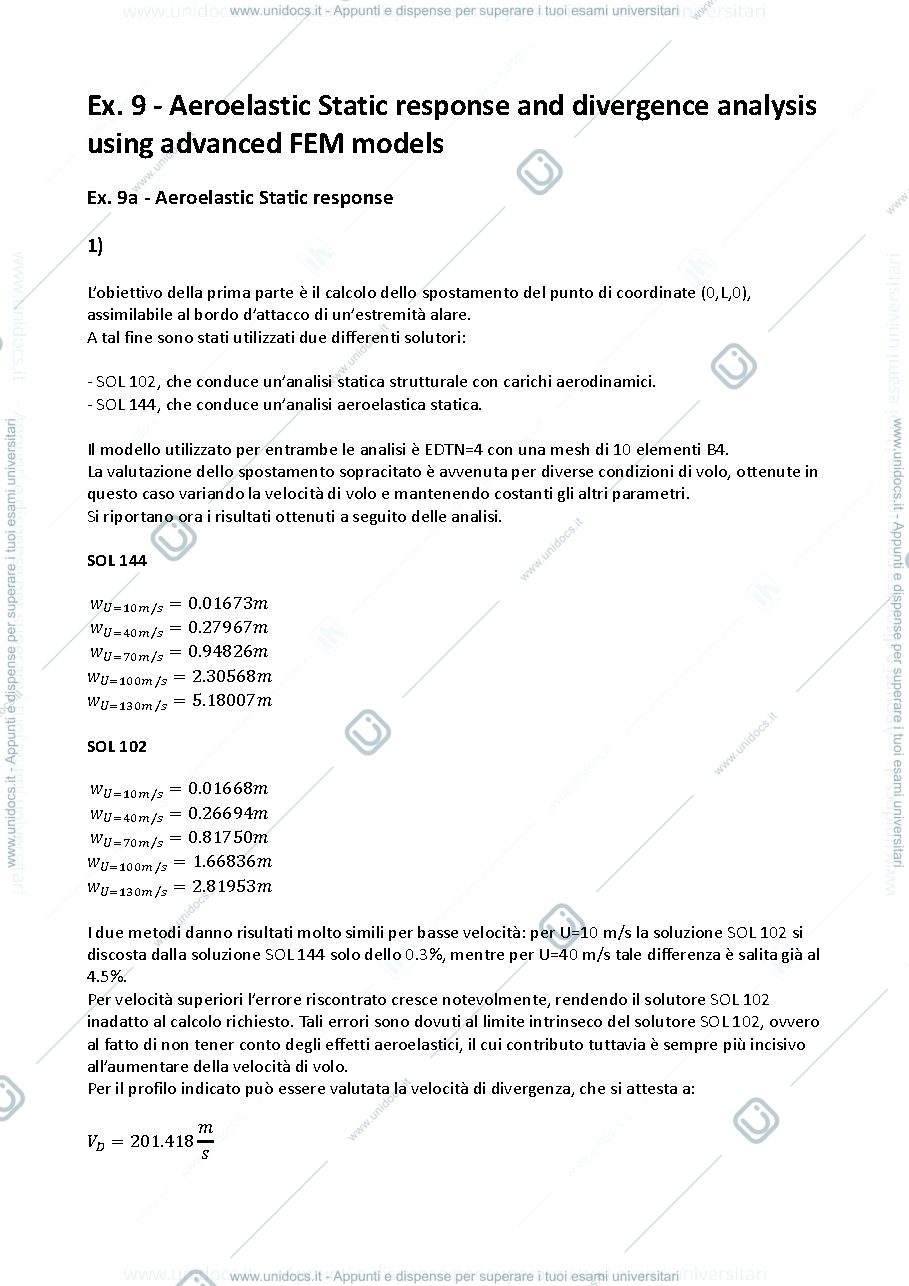

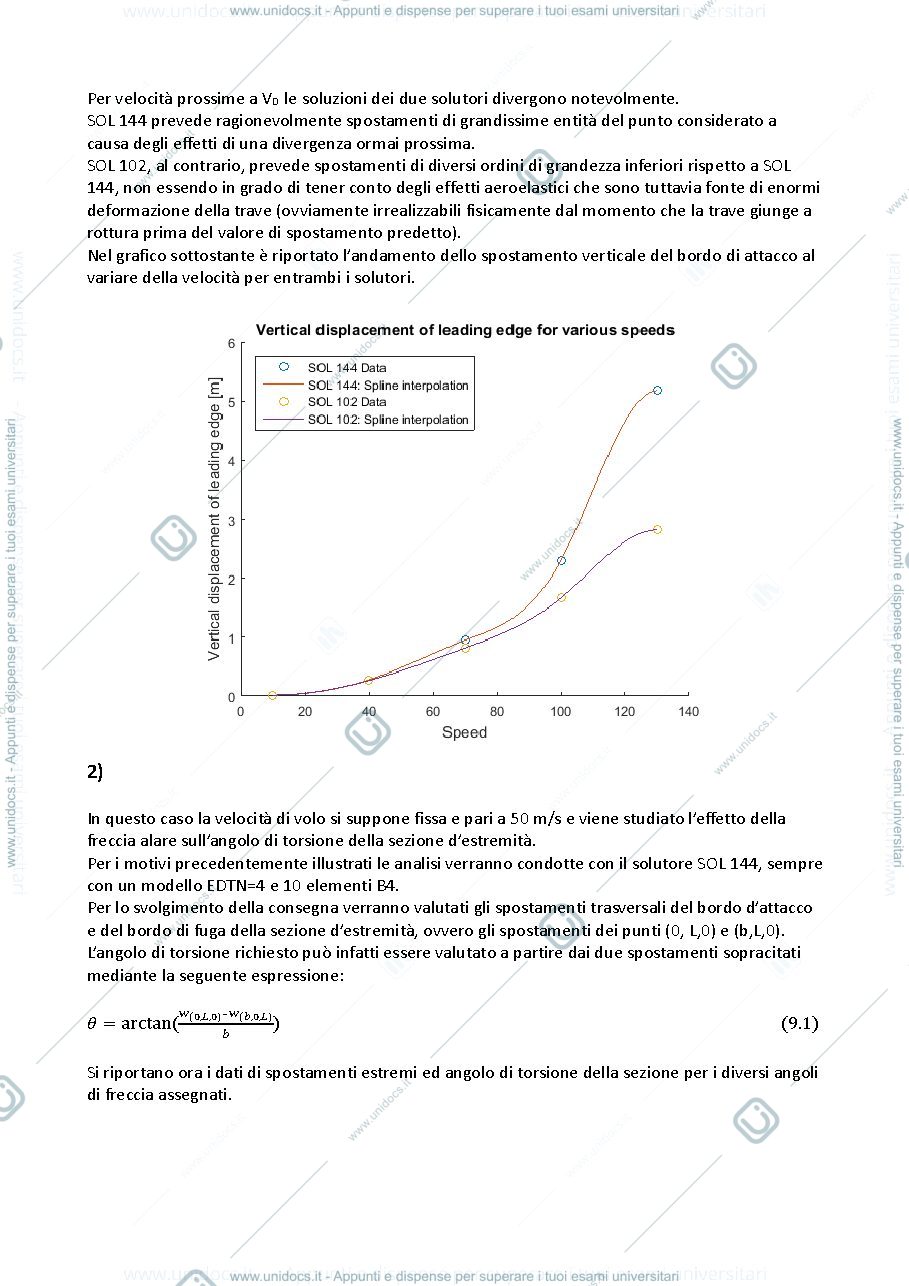

- Analisi statica strutturale e aeroelastica con due solutori: SOL 102 (statico) e SOL 144 (aeroelastico); differenze nel calcolo dello spostamento per diverse velocità di volo.
- Effetto della freccia alare sull'angolo di torsione con solutore SOL 144; aumento dell'angolo di torsione per Λ < 0 e diminuzione per Λ > 0.
- Impatto dell'orientamento delle fibre su spostamenti trasversali e angolo di torsione; massimo angolo di torsione con orientamento -30°, minimo a 0° o 60°.
- Diversità della velocità di divergenza per diversi modelli di calcolo e orientamenti delle fibre; intervallo [3°, 82°] per Λ=0° e [15°, 63°] per Λ=-5° senza divergenza.
Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo
