Dispense VERIFICATO

Risonanza magnetica RM

Università degli studi di Bologna Ingegneria elettronica 2019
123 visualizzazioni
5 download
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Il tomografo a RM è composto da un magnete che genera un campo statico, sistemi di gradienti per la localizzazione spaziale, bobine RF per l'eccitazione e ricezione dei segnali, oltre a schermature necessarie per il funzionamento. I magneti possono essere permanenti, resistivi, superconduttivi o ibridi, differenziandosi per costi, necessità di criogeni e intensità del campo prodotto. I gradienti, attivati in impulsi, creano variazioni lineari del campo nelle tre direzioni spaziali permettendo la ricostruzione dell'immagine, mentre le bobine RF devono risuonare alla frequenza specifica dei nuclei esaminati.
Leggi il riassunto completo
  • Il sistema di Risonanza Magnetica è composto da otto componenti fondamentali, tra cui un magnete per generare il campo statico, bobine RF per la trasmissione e ricezione del segnale NMR, sistemi di gradienti per la localizzazione spaziale, una Gabbia di Faraday per la schermatura RF e una schermatura magnetica esterna.
  • Esistono quattro tecnologie principali per i magneti: quelli permanenti a base di terre rare con costi bassi ma campo limitato, gli elettromagneti resistivi ad alto consumo energetico, i superconduttivi che richiedono elio liquido per raggiungere campi elevatissimi e omogeneità ottimali, e i sistemi ibridi che combinano vantaggi dei precedenti.
  • La qualità dell'immagine dipende criticamente dall'efficienza dei gradienti, misurata in mT/m, e dalla loro velocità di commutazione espressa come slew rate (T/m/s), parametri che influenzano direttamente la risoluzione spaziale e la possibilità di utilizzare sequenze di acquisizione veloci.
  • Il sottosistema RF utilizza bobine sintonizzate sulla frequenza di Larmor dei nuclei target, costituite da induttori e condensatori, per eccitare i tessuti ed estrarre il segnale emesso dopo l'interazione con il campo magnetico statico.
  • L'installazione del tomografo richiede opere edilizie specifiche per contenere le emissioni RF e lo scarico del campo magnetico, fattori che incidono significativamente sul costo totale dell'impianto oltre all'apparecchiatura stessa.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

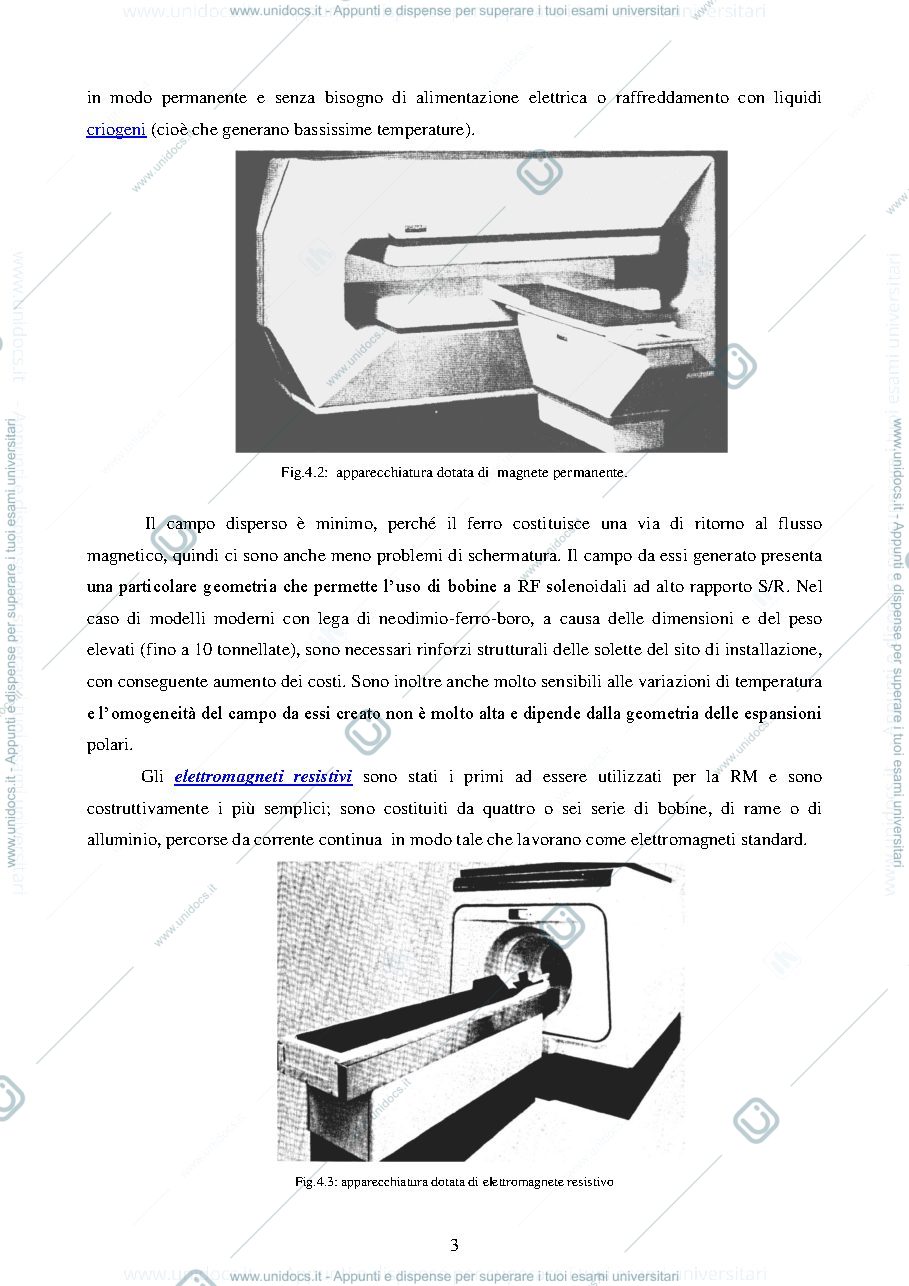

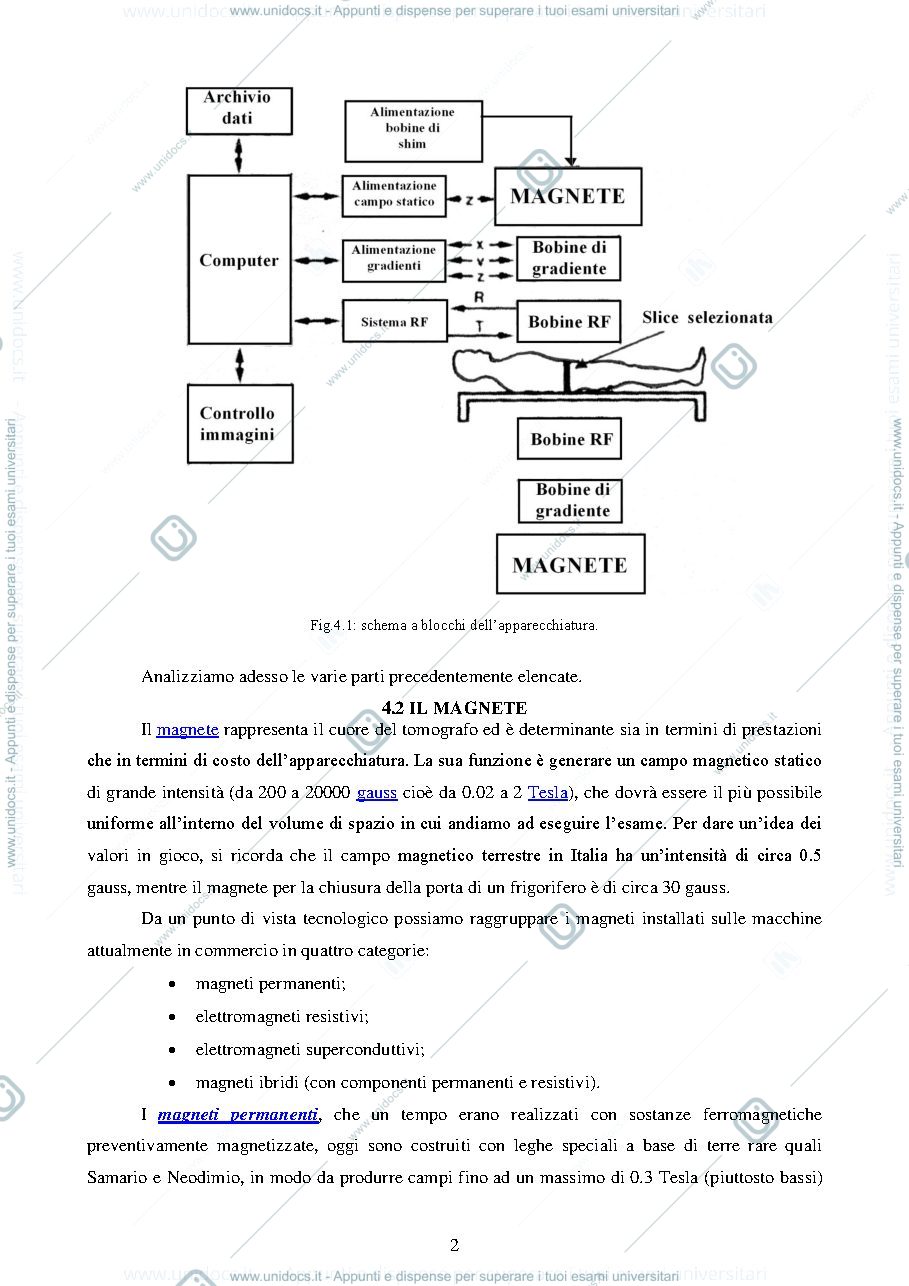

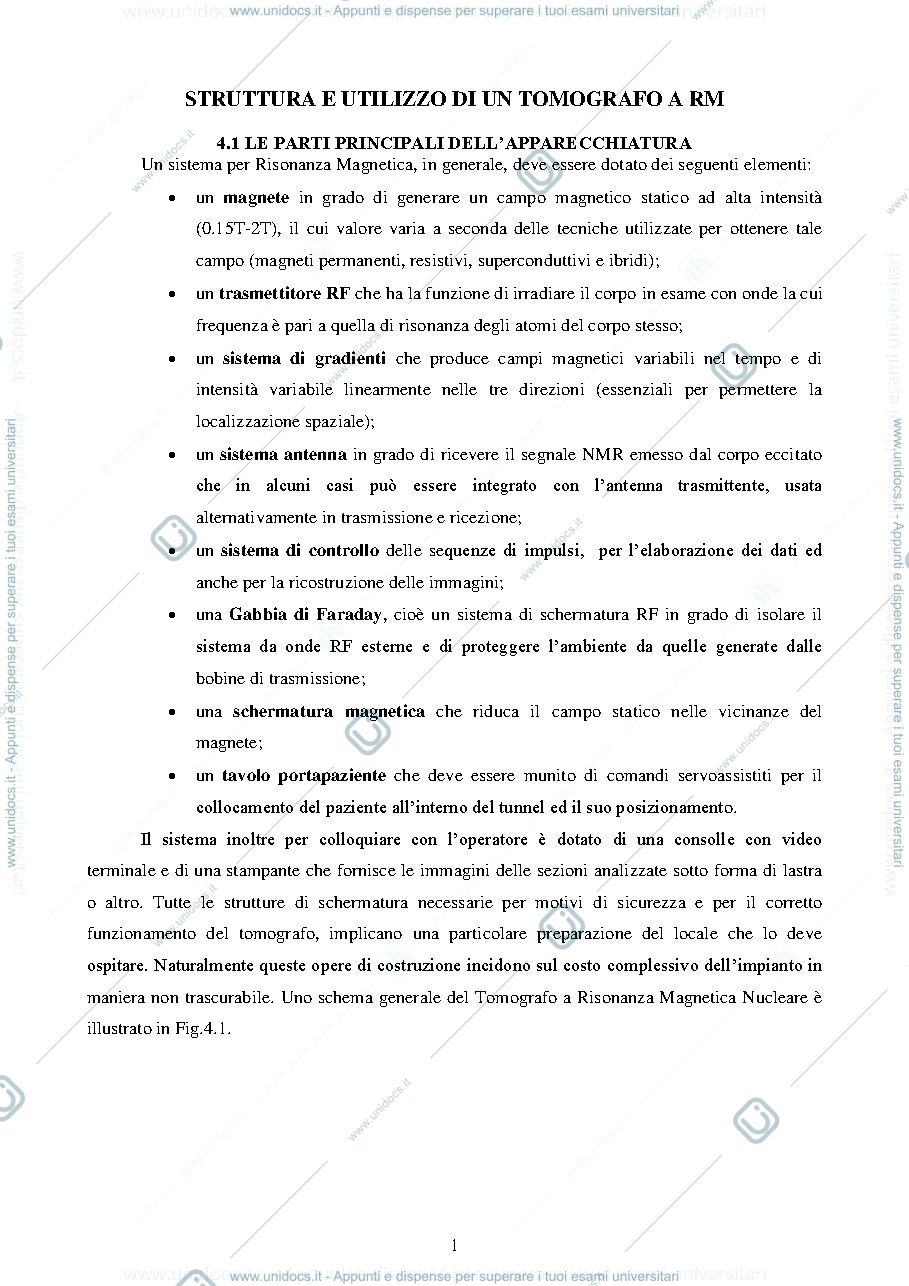

Anteprima pagina 1 — Risonanza magnetica RM Anteprima pagina 2 — Risonanza magnetica RM Anteprima pagina 3 — Risonanza magnetica RM
