CONVERTITORI AC/DC NON CONTROLLATI

Università degli studi di Bologna Ingegneria elettronica 2021
96 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Convertitori AC/DC non controllati utilizzano raddrizzatori a diodi per trasformare corrente alternata in continua. Problemi principali sono il filtraggio elettrico, con componenti continue che possono causare guasti nei trasformatori. Raddrizzatori a semionda e ad onda intera migliorano la qualità della tensione e riducono la distorsione, ma richiedono trasformatori più complessi. Filtro di uscita con induttore o LC attenua le armoniche per migliorare il fattore di potenza e regolare la tensione.
Leggi il riassunto completo

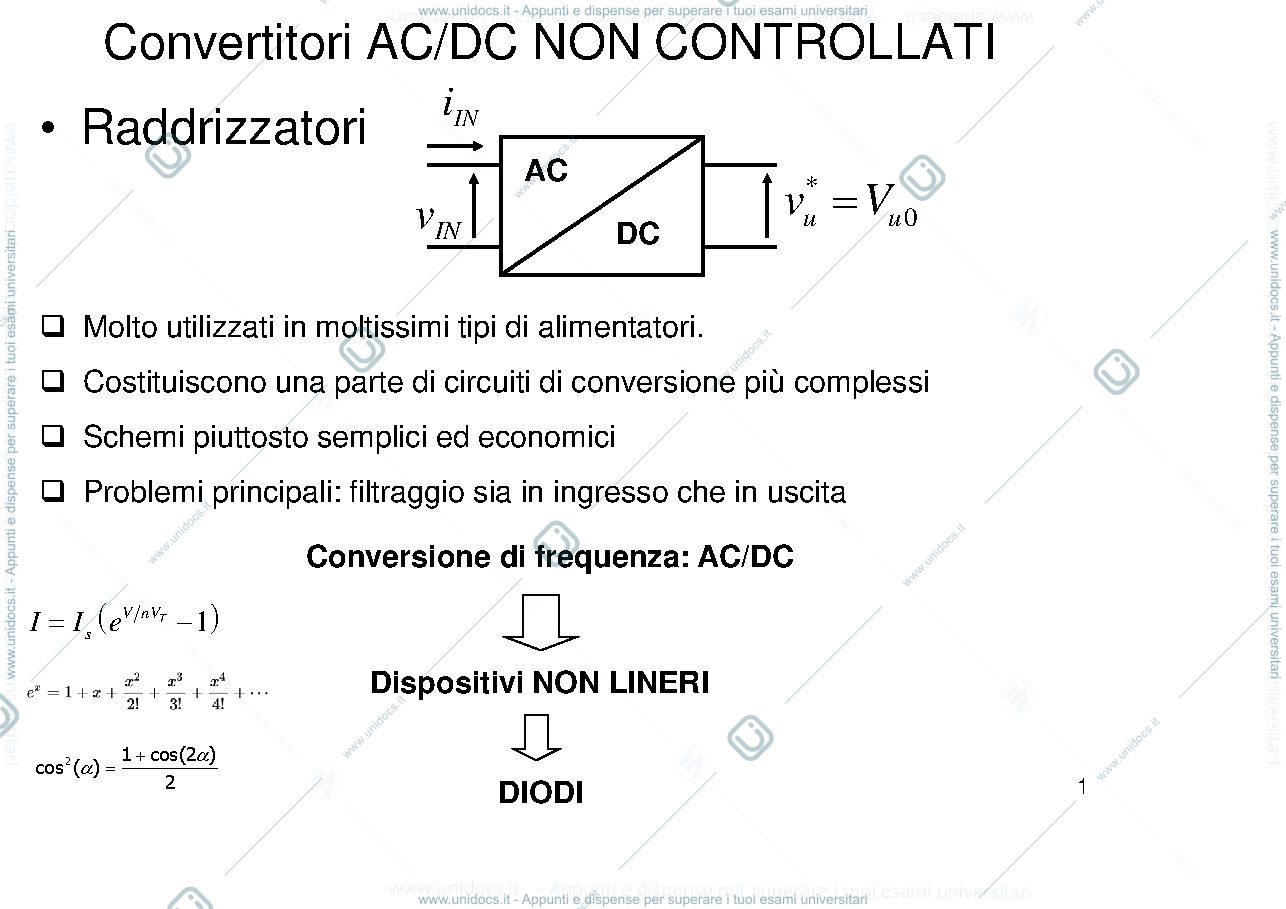

  • Raddrizzatori AC/DC non controllati: schemi semplici e economici, ma richiedono filtraggio in ingresso e uscita.

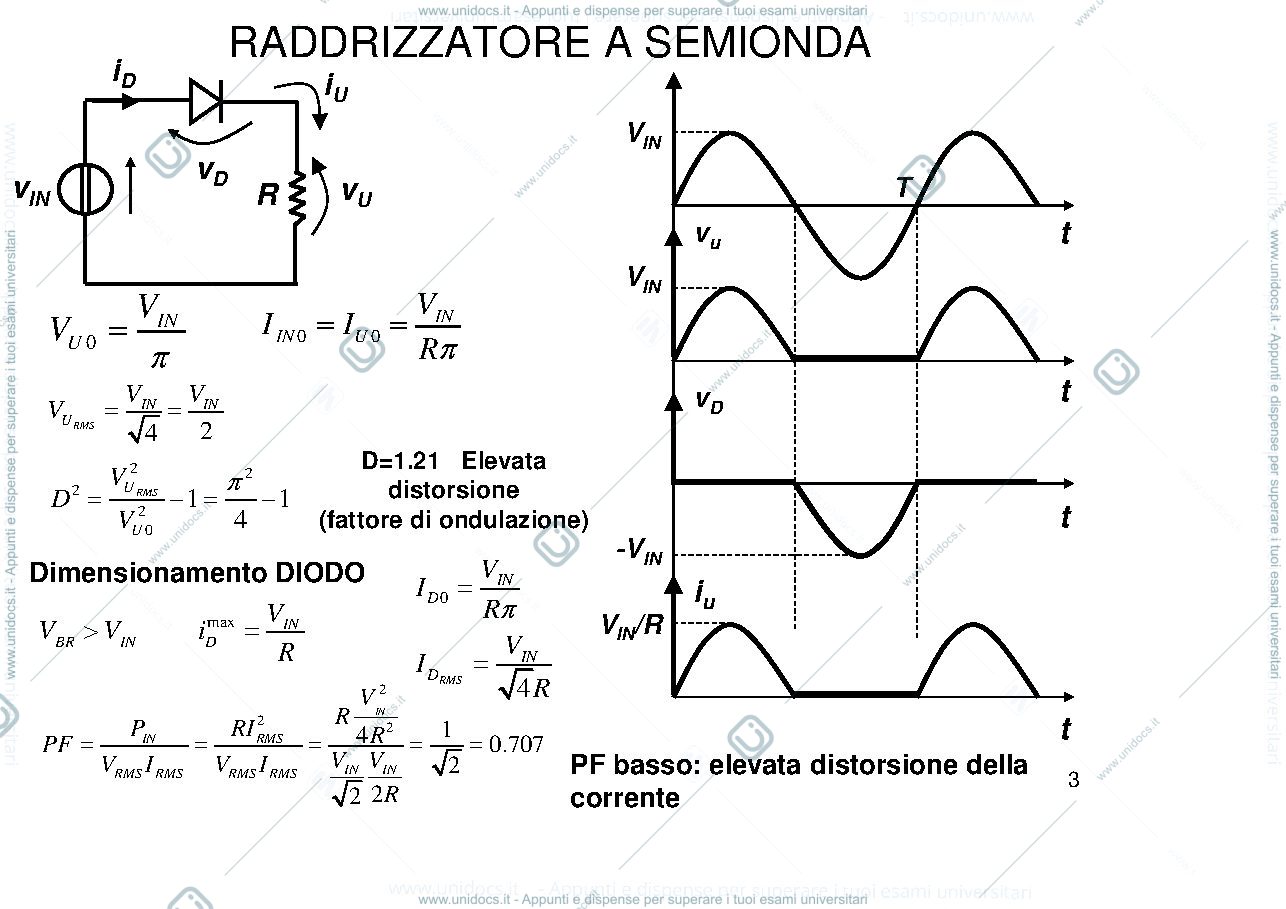

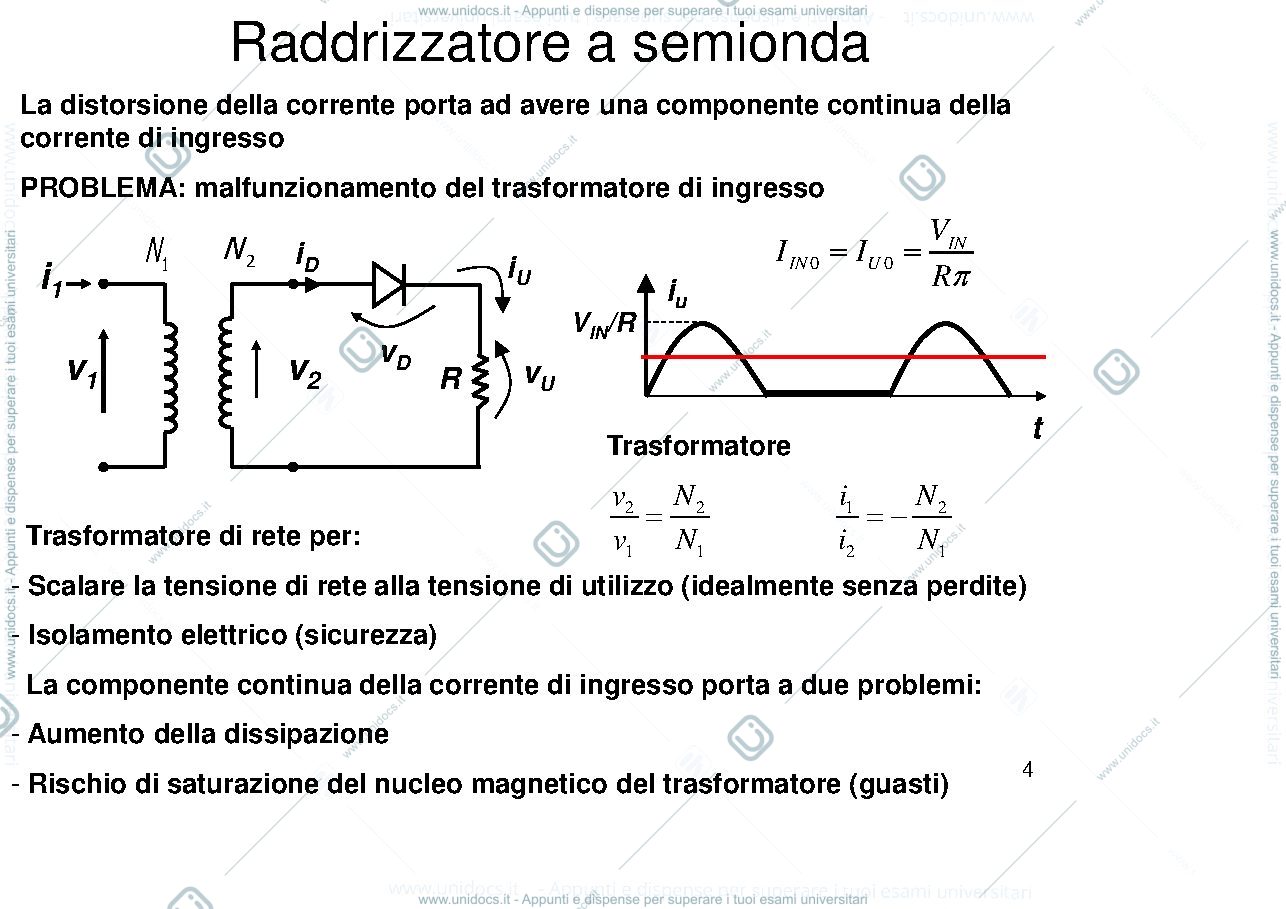

  • Raddrizzatore a semionda: conversione di corrente sinusoidale in continua con un solo diodo, elevata distorsione; problema della componente continua che può danneggiare il trasformatore.
  • Filtro di uscita per ridurre l'ondulazione e migliorare il fattore di potenza, ma dimensionamento complesso dei componenti (induttanza LC) con limitazioni spaziali e costistiche.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

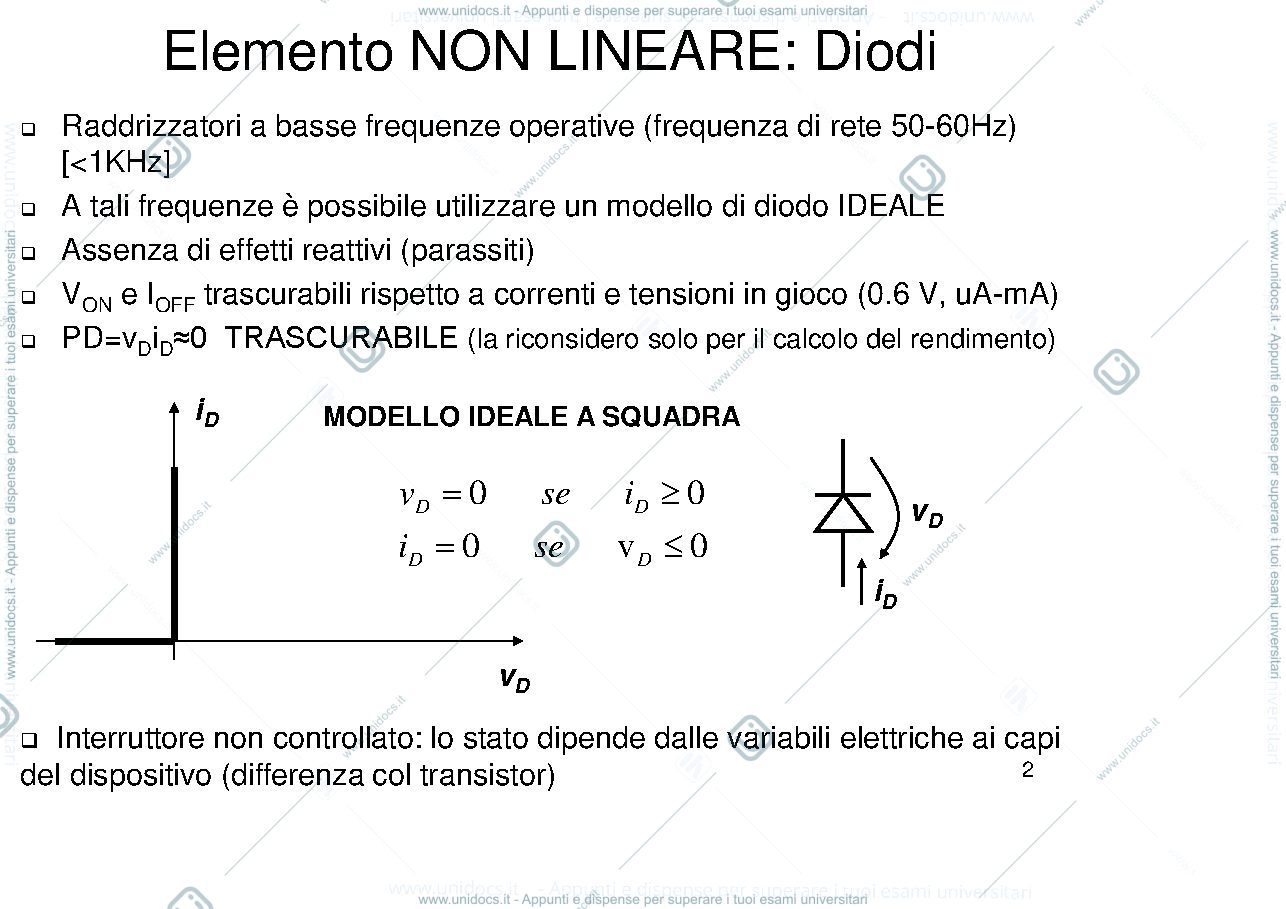

Anteprima pagina 1 — CONVERTITORI AC/DC NON CONTROLLATI Anteprima pagina 2 — CONVERTITORI AC/DC NON CONTROLLATI Anteprima pagina 3 — CONVERTITORI AC/DC NON CONTROLLATI Anteprima pagina 4 — CONVERTITORI AC/DC NON CONTROLLATI
