Di cosa parla

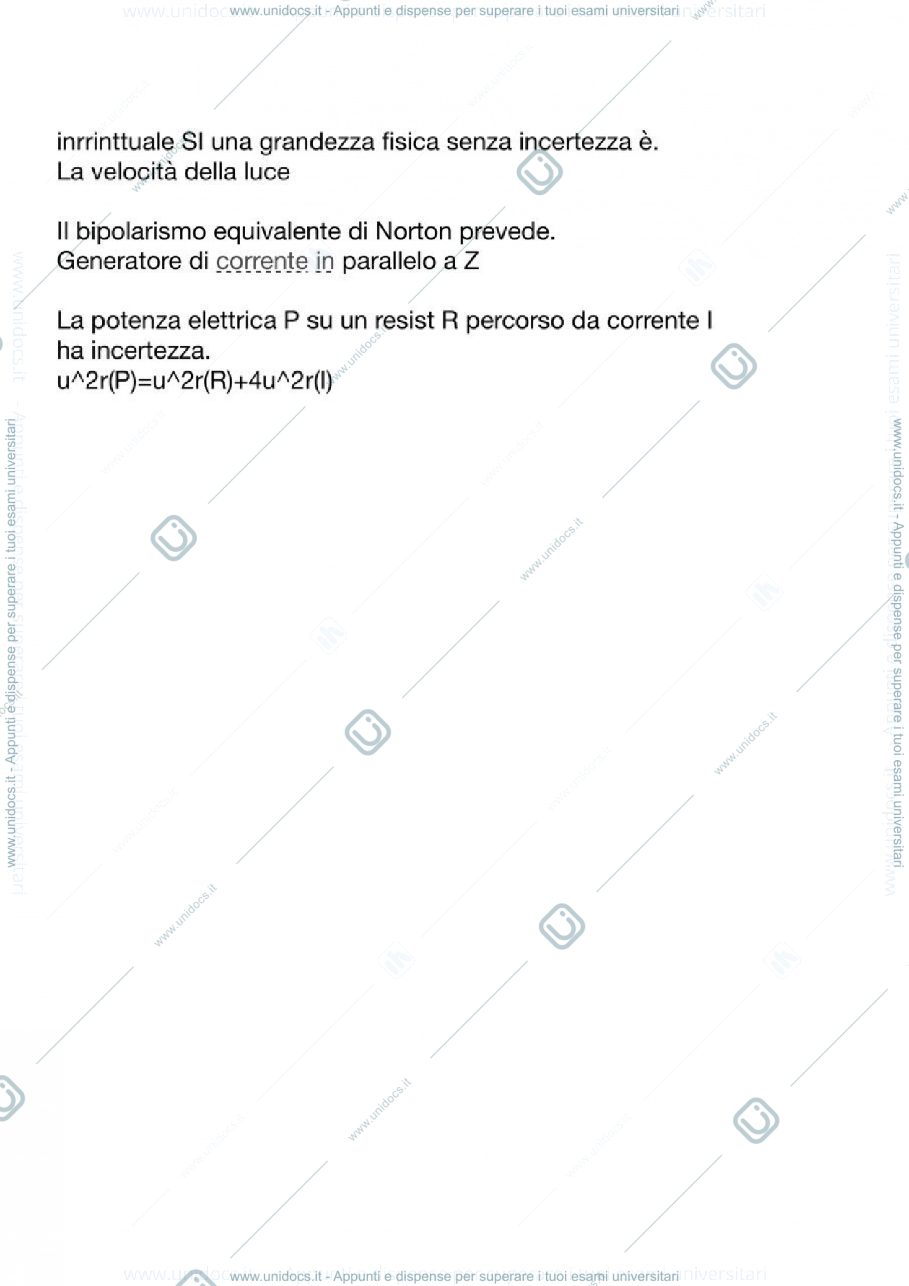

- Principi e Unità di Misura: La velocità della luce è grandezza SI senza incertezza. Unità SI derivate da costanti di natura. Unità di capacità: C/V; induttanza: J/A².
- Teoremi e Circuiti: Norton (generatore I in parallelo a Z; per AC richiede Zeq). Legge di Ohm per Req. Calcolo Ceq (serie/parallelo) e Leq (serie/parallelo). Corrente: derivata della tensione in condensatore, integrale in induttore. "Impedenza-conduttanza" non è una coppia duale.
- Impedenza e Potenza: Impedenza capacitiva ha parte immaginaria negativa. Calcolo ammettenza Y per RLC parallelo. Incertezza potenza P: u²r(P)=u²r(R)+4u²r(I). Calcoli di potenza in dBm/dBk. Potenza complessa ha stessa fase dell'impedenza.
- Transitori: Costante di tempo (TAU) per 1° ordine con induttore: L/R. Impedenza induttore in transitorio RL.
- Misure Elettroniche (DVM, Oscilloscopi, DAQ):

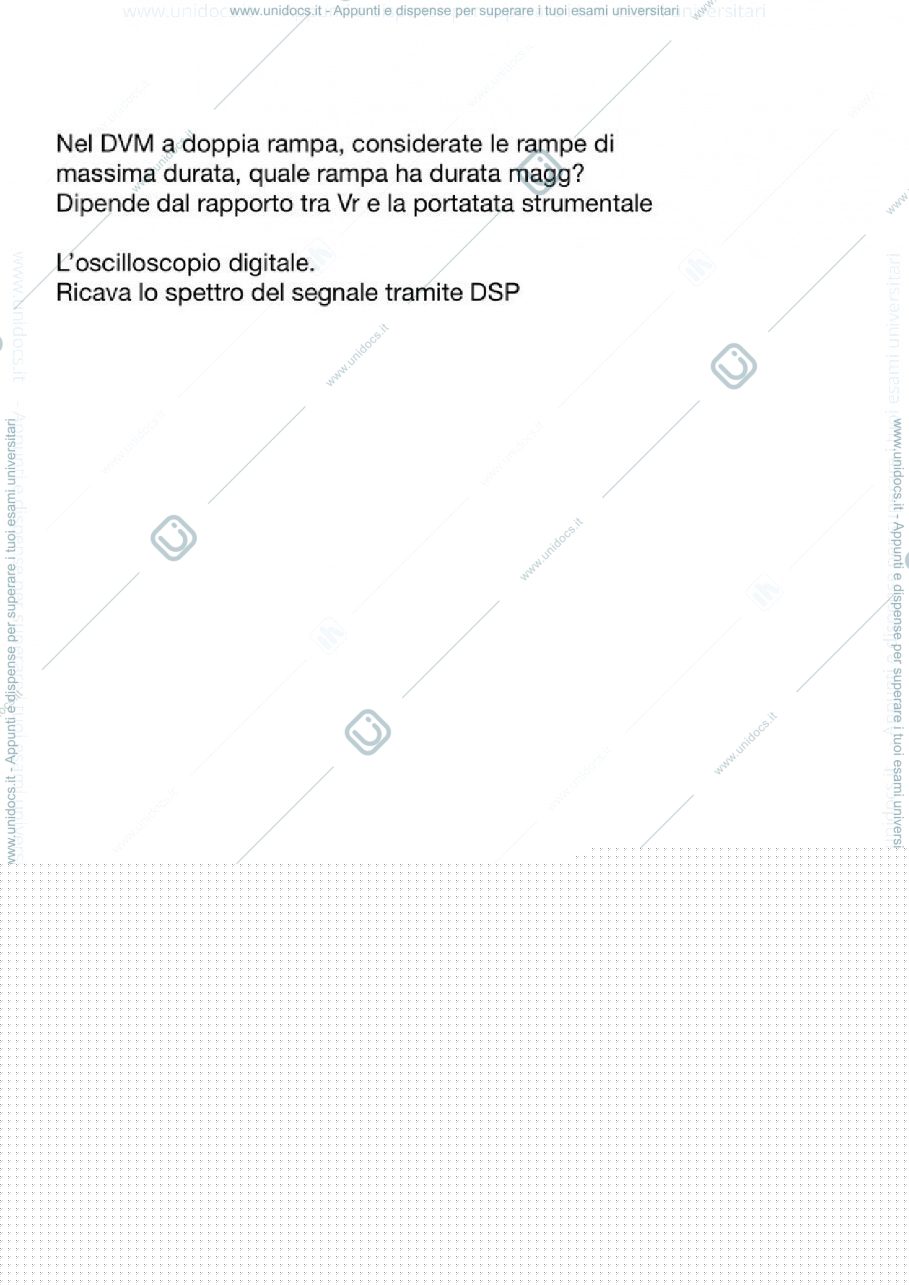

- DVM doppia rampa: per reiezione disturbo a bassa frequenza; durata rampa dipende da Vr/portatata.
- Voltmetri a rampa: risoluzione ~1/2^n; accuratezza e tempo aumentano insieme. Reiezione >40dB/>43dB per specifiche Tup/f_dis.
- Oscilloscopi digitali: spettro via DSP; incertezza tensione >1x10⁻³ dinamica. Analogici: risoluzione orizzontale dipende da acuità visiva.
- Sistemi DAQ: risoluzioni (es. 300uV, 150uV) e fmax ricostruibile (es. 40kHz).
- Campionamento in tempo equivalente: acquisisce segnali veloci/non periodici.
- ADC approssimazioni successive: prodotto velocità*risoluzione ~1/(n*2^n).
- Analisi dei Dati: Riproducibilità misura non dipende dal luogo. Guadagno amplificatore. Regressione ai minimi quadrati: individua parametri di modelli teorici. Fasore: rappresentazione sinusoide con numero complesso. Incertezza V (s/t): [u(V)/V]²=[u(s)/s]²+[u(t)/t]².
