Di cosa parla

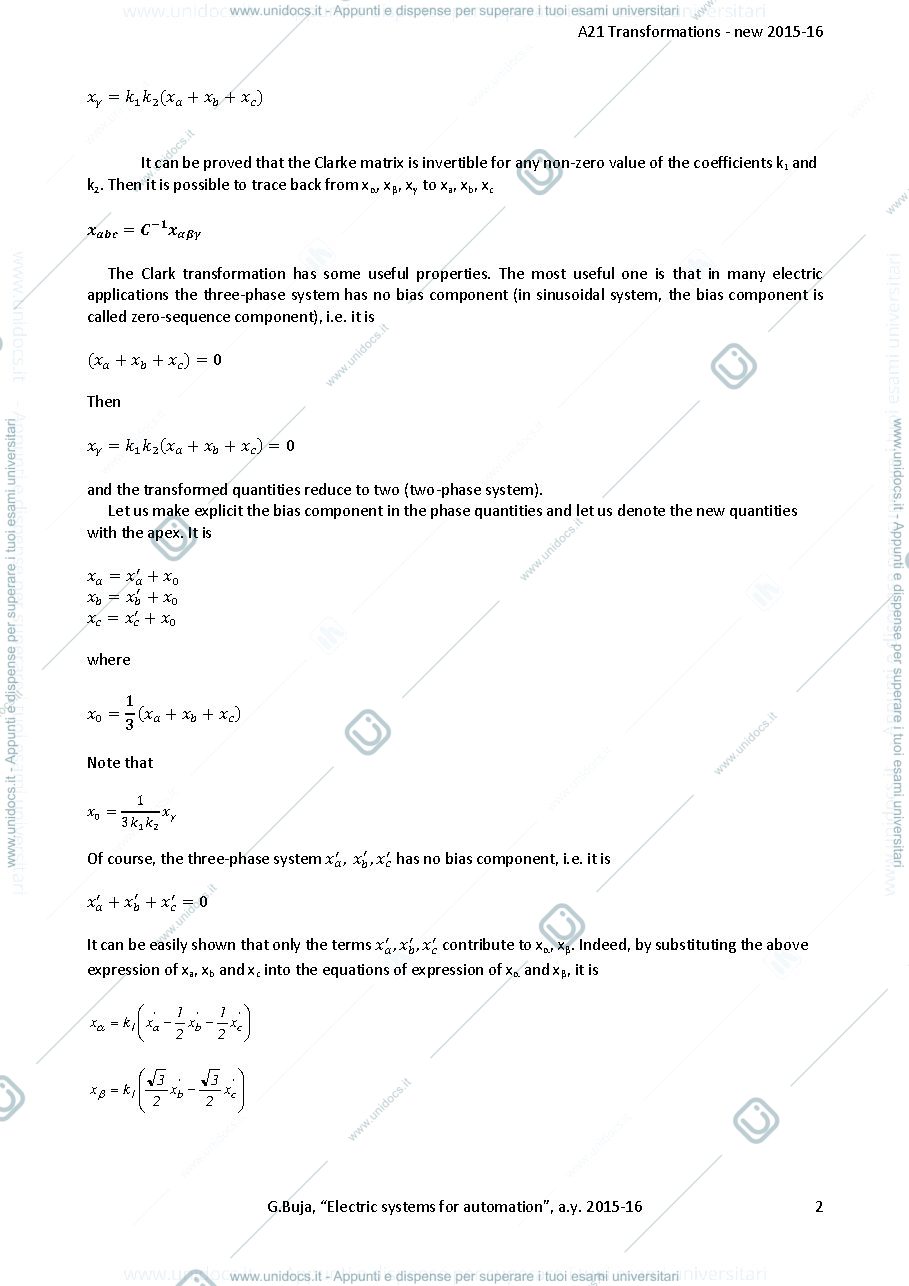

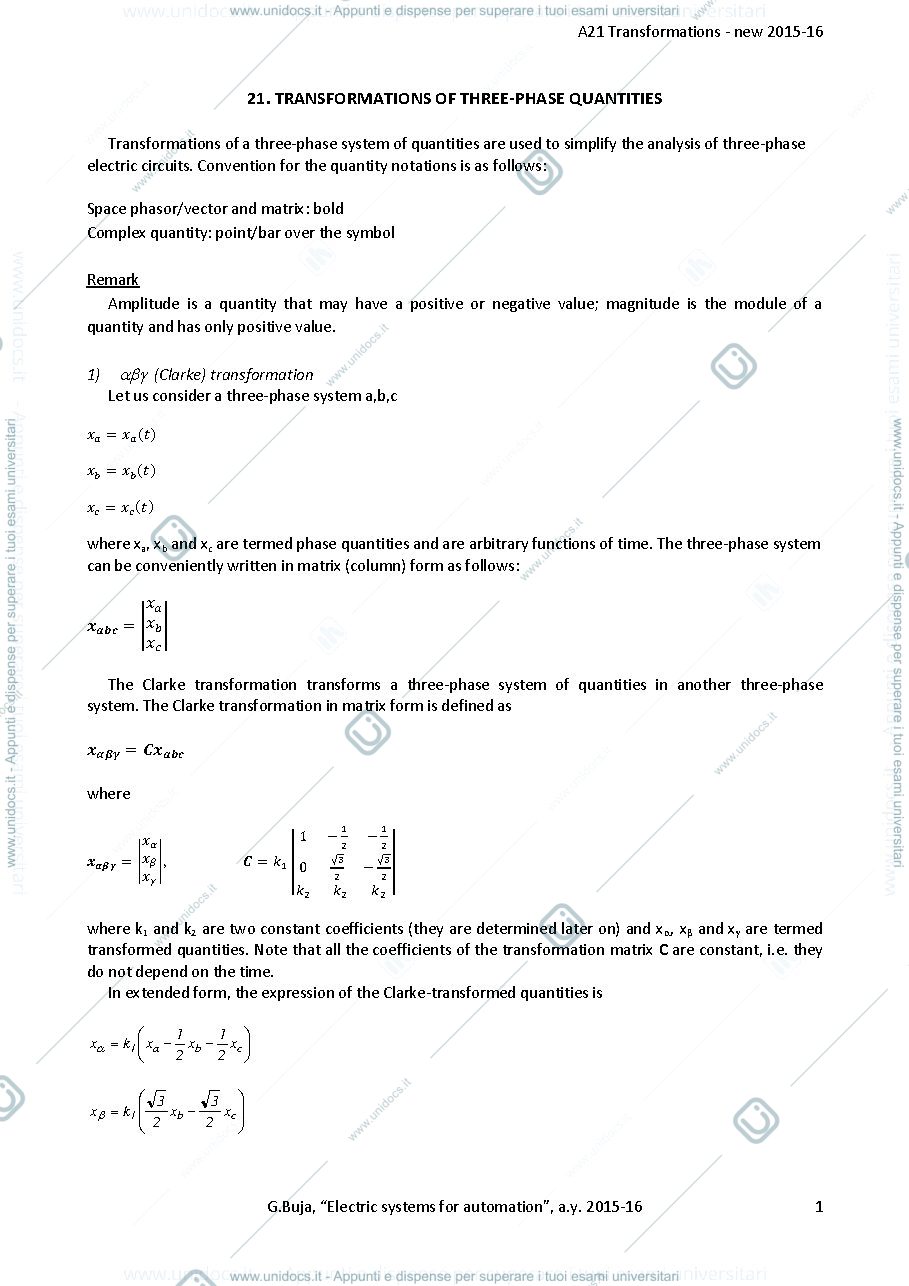

Transformazioni di quantità trifase: la trasformazione Clarke converte un sistema trifasico in un altro, utilizzando una matrice costante per ottenere quantità trasformate x^α, x^β e x^φ.
Rappresentazione della trasformazione Clarke:

Forma vettoriale: proiezioni su assi α, β e γ.
Forma spaziale (phasor): rappresentazione complessa di α, β come un phasor che si muove nel tempo.

Esempio di trasformazione per un sistema trifasico sinusoidale con fase iniziale q₀.
Espressioni del potere in termini delle quantità di fase e trasformate.
