Esercizi svolti_meccanica frattura
123 visualizzazioni
24 download
Nessun voto ancora
Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.
Di cosa parla
- Il documento fornisce soluzioni complete per tre esercizi di meccanica della frattura, utili per lo studio dei fenomeni di rottura e vita a fatica nei materiali.

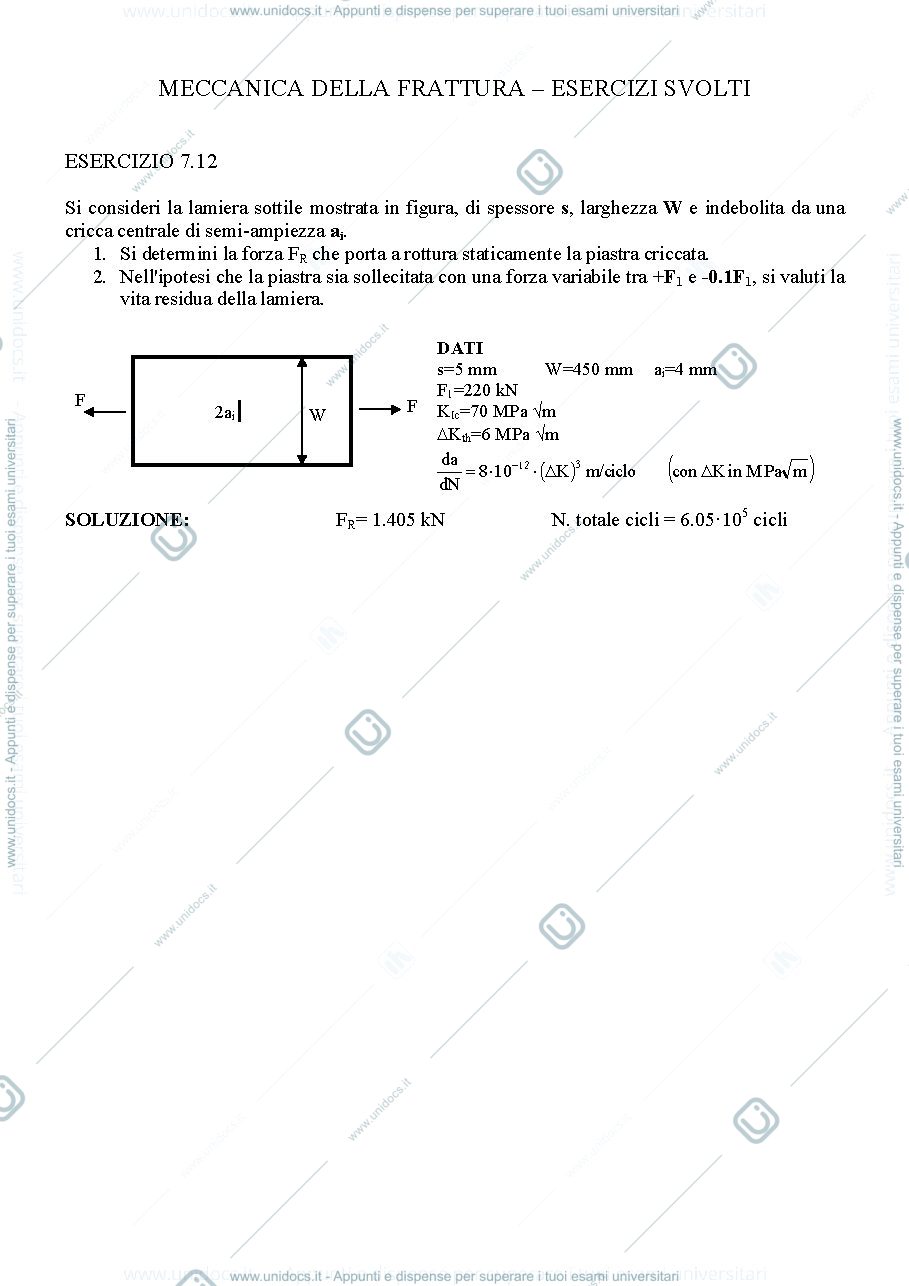

- Esercizio 7.12: Lamiera Sottile con Cricca Centrale
- Obiettivo: Determinare la forza critica (FR) per la rottura statica e la vita residua a fatica (N) di una piastra con cricca centrale, soggetta a un carico variabile.
- Metodologia: Calcolo di FR basato sulla tenacità a frattura (K_Ic) e stima di N utilizzando la legge di Paris e i parametri di propagazione della cricca a fatica (ΔK_th, costanti della legge di Paris).
- Risultati principali: FR = 1.405 kN, Vita totale a fatica N_tot = 6.05 · 105 cicli.

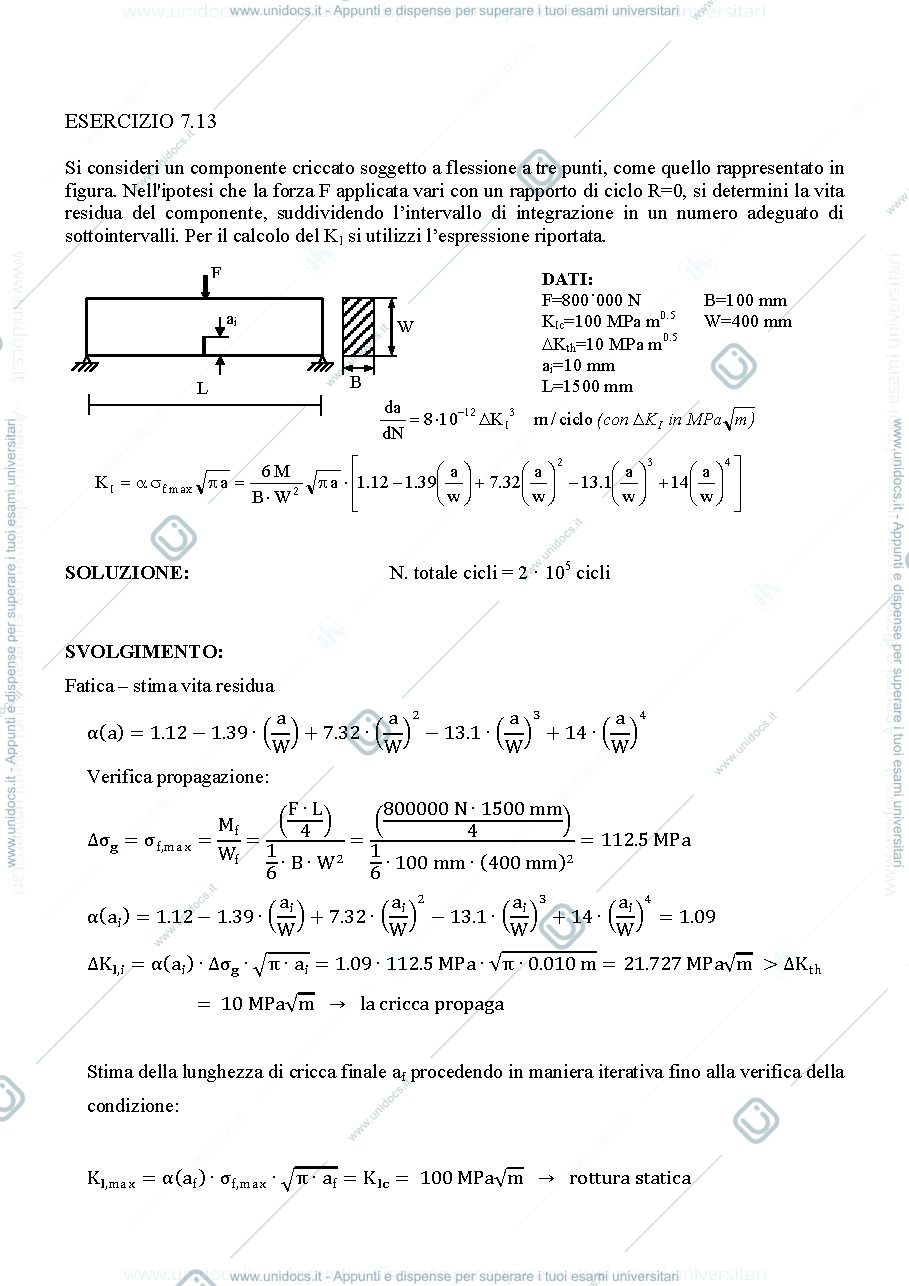

- Esercizio 7.13: Componente Criccato a Flessione su Tre Punti
- Obiettivo: Stimare la vita residua a fatica (N) di un componente con cricca sotto flessione a tre punti, con rapporto di ciclo R=0.
- Metodologia: Calcolo del fattore di intensità degli sforzi iniziale, verifica della propagazione della cricca rispetto a ΔK_th, determinazione iterativa della lunghezza finale della cricca (a_f) quando K_I raggiunge K_Ic, e integrazione della legge di Paris su intervalli multipli di lunghezza della cricca.
- Risultati principali: Lunghezza finale della cricca a_f = 160 mm, Vita totale a fatica N_tot = 2 · 105 cicli.
- Esercizio 7.14: Componente Criccato Sotto Momento Flettente
- Obiettivo: Calcolare il momento flettente critico (MR) per la rottura statica e la vita residua a fatica (N) per un componente con cricca, sottoposto a momento variabile (R=0).
- Metodologia: Applicazione di principi simili agli esercizi precedenti, usando K_Ic per la determinazione del momento critico e la legge di Paris per la stima della vita a fatica, considerando il fattore geometrico e i dati del materiale.
- Risultati principali: MR = 4.398 · 108 N·mm, Vita totale a fatica N_tot = 8.354 · 105 cicli.
- In sintesi, i problemi illustrano l'applicazione pratica delle teorie della meccanica della frattura per prevedere sia il cedimento statico che la durata di vita di componenti meccanici.
