Di cosa parla

Riassunto AI · si legge in un minuto

Le relazioni descrivono due esercitazioni di Costruzioni Navali I per determinare sollecitazione su travi e pontoni tramite fogli di calcolo. Nell'esercizio 1 si analizza una trave appoggiata con carico a distribuzione trapezia, calcolando reazioni vincolari, taglio e momento flettente mediante integrazione numerica al metodo dei trapezi. L'esercizio 2 estende l'analisi a un pontone galleggiante soggetto a peso proprio, carico trasportato e spinta idrostatica, imponendo il bilancio di forze per garantire l'equilibrio autoconsistente del sistema navale.
Leggi il riassunto completo

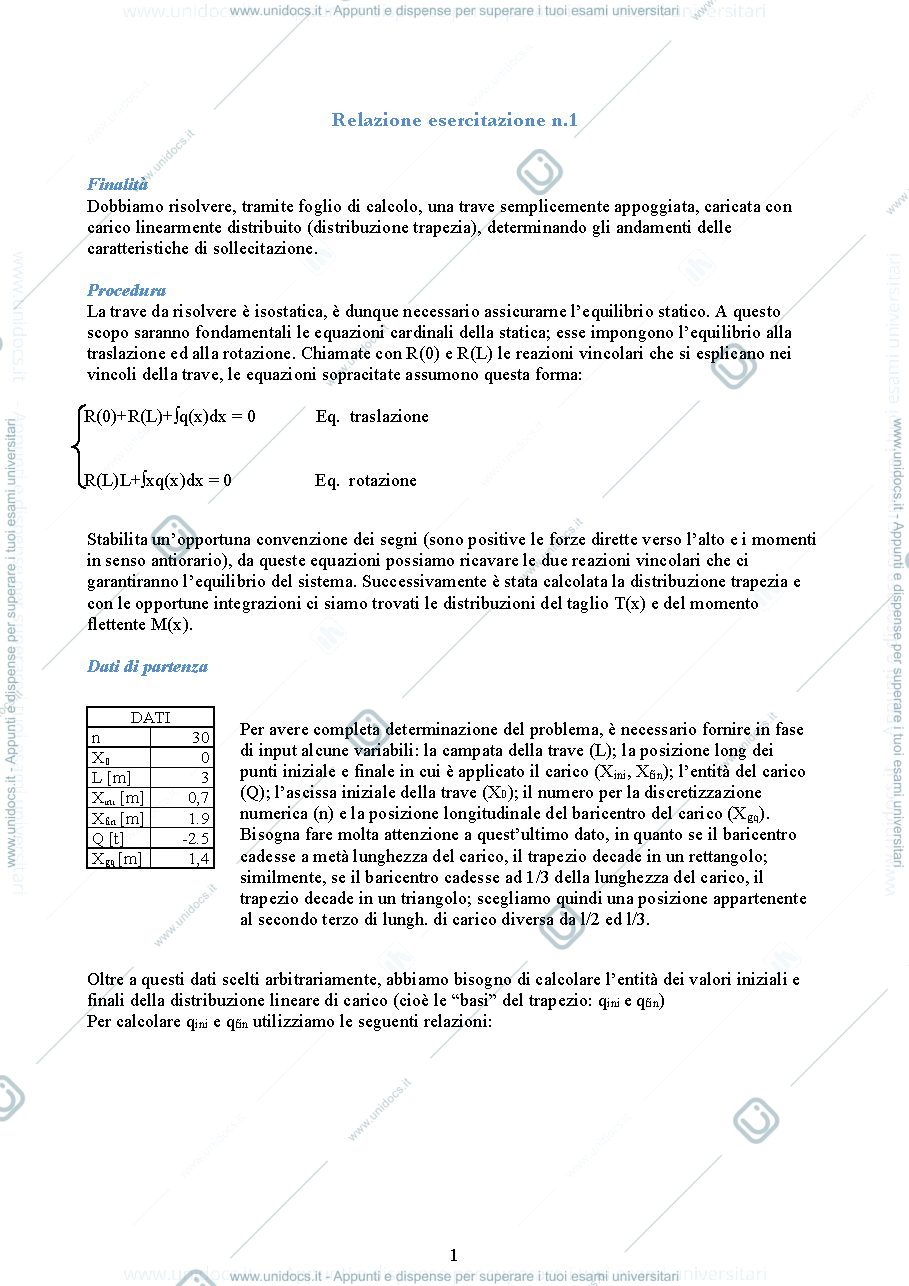

  • Nella prima esercitazione si analizza una trave isostatica semplicemente appoggiata soggetta a un carico distribuito di tipo trapezoidale, determinando le reazioni vincolari e gli andamenti del taglio e del momento flettente mediante discretizzazione numerica.

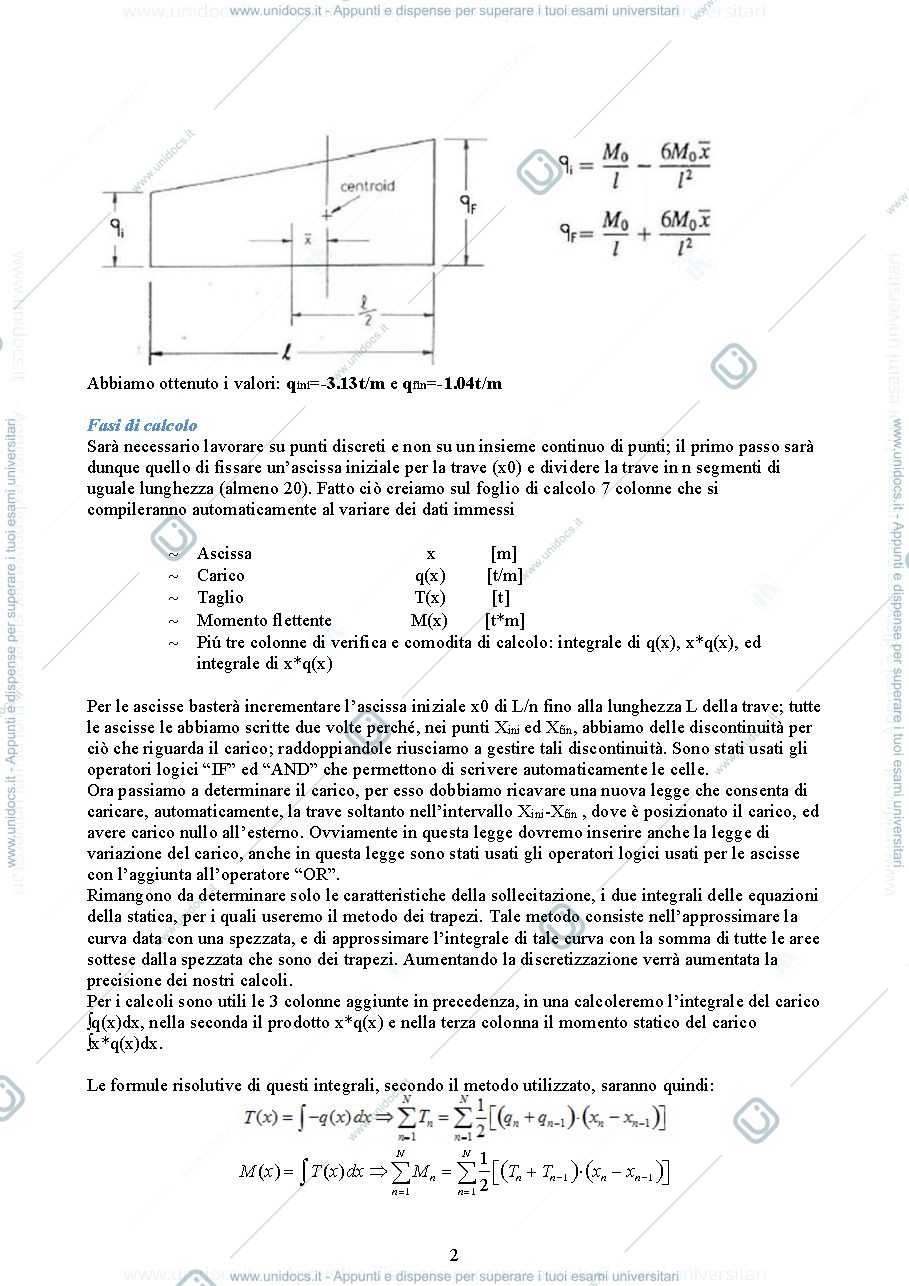

  • Il calcolo delle sollecitazioni avviene tramite integrazione numerica col metodo dei trapezi su una tabella che include colonne per ascissa, carico, integrale di q(x), prodotto x*q(x) ed integrale di tale prodotto per gestire le discontinuità del carico.
  • Nella seconda esercitazione si studia un pontone galleggiante soggetto al proprio peso uniforme, a un carico trasportato distribuito trapezoidalmente e alla spinta idrostatica, dove l'equilibrio è garantito dall'autoequilibrio delle forze agenti sulla totalità della struttura.
  • Per il caso del pontone si calcola la distribuzione di spinta imponendo che il suo baricentro coincida con quello del carico totale (peso proprio più carico trasportato) e sommando algebricamente i pesi alla spinta per ottenere il carico netto residuo q(x).
  • Entrambe le esercitazioni evidenziano come l'errore di integrazione col metodo dei trapezi possa essere ridotto aumentando la discretizzazione n o modificando il metodo, garantendo che il momento flettente si annulli alle estremità della struttura.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

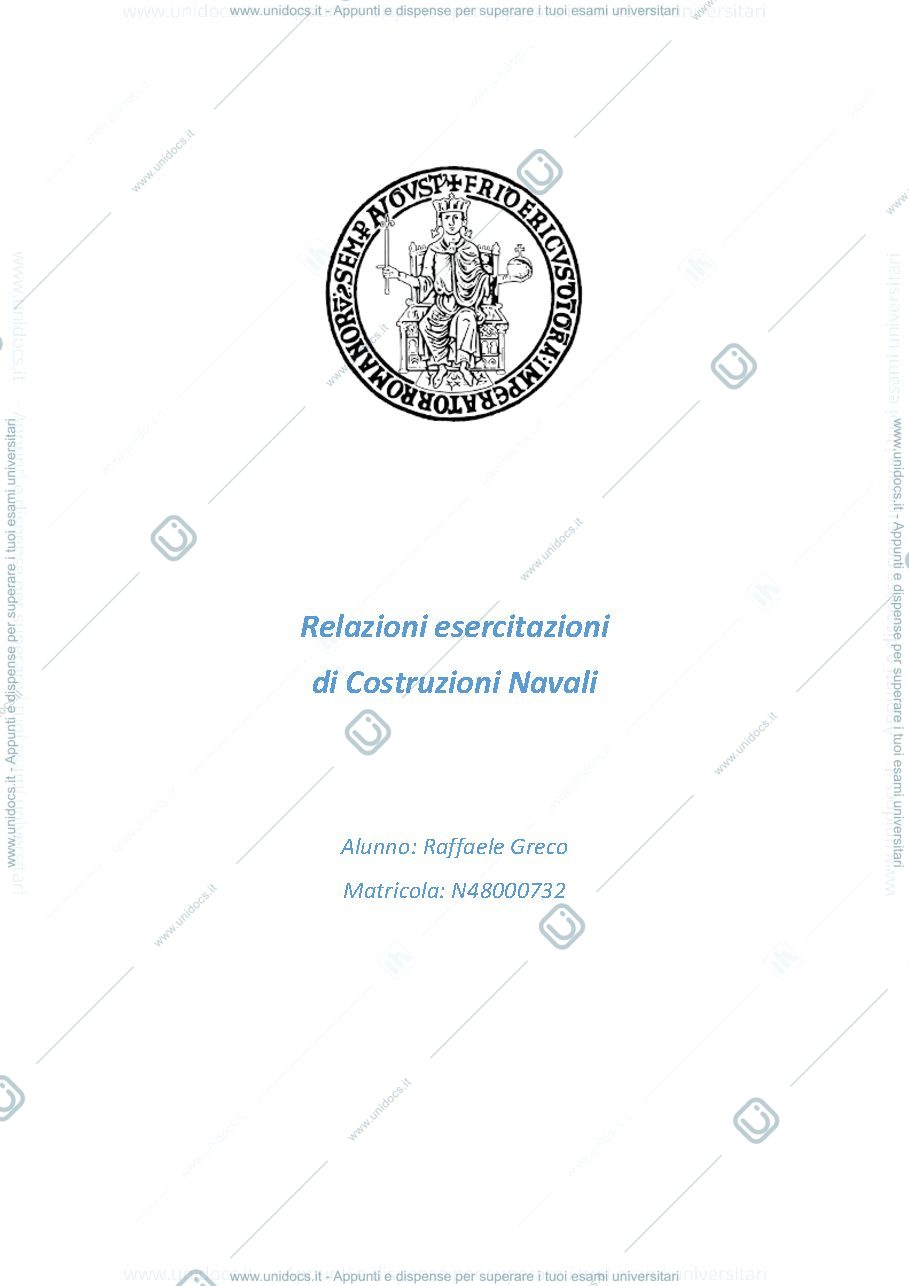

Anteprima pagina 1 — Relazioni CN Anteprima pagina 2 — Relazioni CN Anteprima pagina 3 — Relazioni CN
