Di cosa parla

Riassunto AI · si legge in un minuto

Il testo descrive i principi per progettare serbatoi chimici, distinguendo tra stoccaggio e processo, e analizza le scelte strutturali in base alla pressione dei fluidi contenuti. Vengono spiegati gli strumenti di monitoraggio come indicatori visivi a galleggiante o tubi comunicanti e sensori elettronici tipo DP-Cell per misurare la differenza di pressione idrostatica legata al livello del liquido. Si evidenziano le criticità legate alle misure in condizioni non stazionarie, alla presenza di vapori che alterano la densità apparente e all'importanza corretta dello sfiato atmosferico durante lo svuotamento dei recipienti aperti.
Leggi il riassunto completo

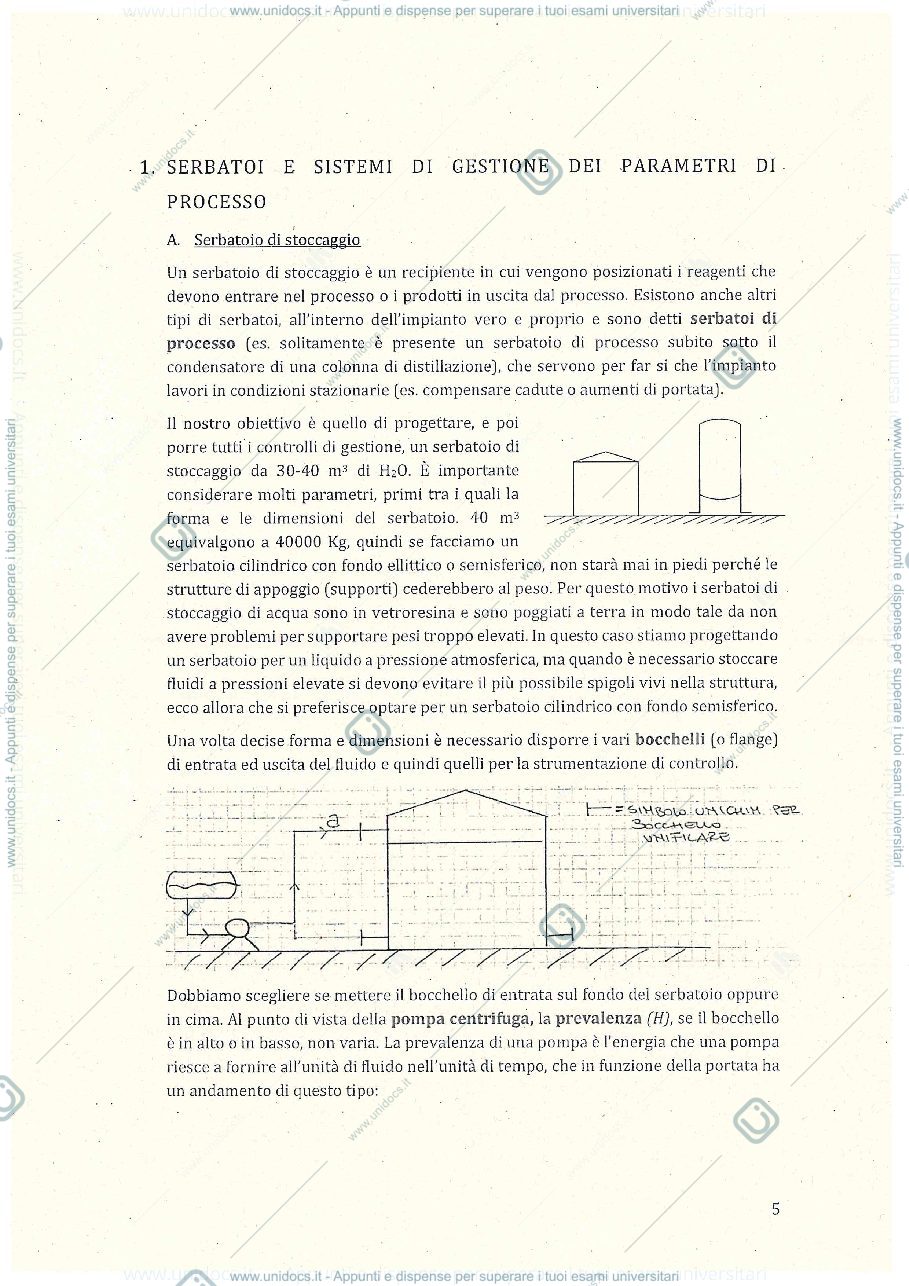

  • Il serbatoio di stoccaggio deve essere progettato con geometrie specifiche come cilindri a fondo semisferico per fluidi pressurizzati, mentre quelli atmosferici possono utilizzare materiali leggeri poggiati direttamente al suolo.
  • L'ingresso del fluido è preferibilmente posizionato sul fondo della struttura per garantire la sicurezza in caso di rottura delle tubazioni e prevenire l'immissione diretta nel sistema di pompaggio.
  • Per evitare il sottovuoto durante lo svuotamento, è necessario installare uno sfiatatoio che permetta all'aria di entrare quando il livello del liquido diminuisce, seguendo le leggi dei gas ideali a temperatura costante.
  • I serbatoi lavoranti in pressione richiedono l'utilizzo di celle differenziali (DP-Cell) per misurare indirettamente il livello tramite la differenza idrostatica tra una camera collegata al fondo e un'altra all'atmosfera o alla testa del recipiente.
  • La strumentazione di controllo distingue chiaramente tra indicatori passivi che mostrano solo lo stato attuale del liquido e controllori attivi in grado di mantenere costante il processo attorno a un valore setpoint definito.
  • Nelle applicazioni con liquidi corrosivi o miscele gassose, la lettura dei livelli tramite pressione differenziale può essere compromessa dalla presenza di vapore che riduce la densità apparente del fluido e dall'erosione delle membrane metalliche.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

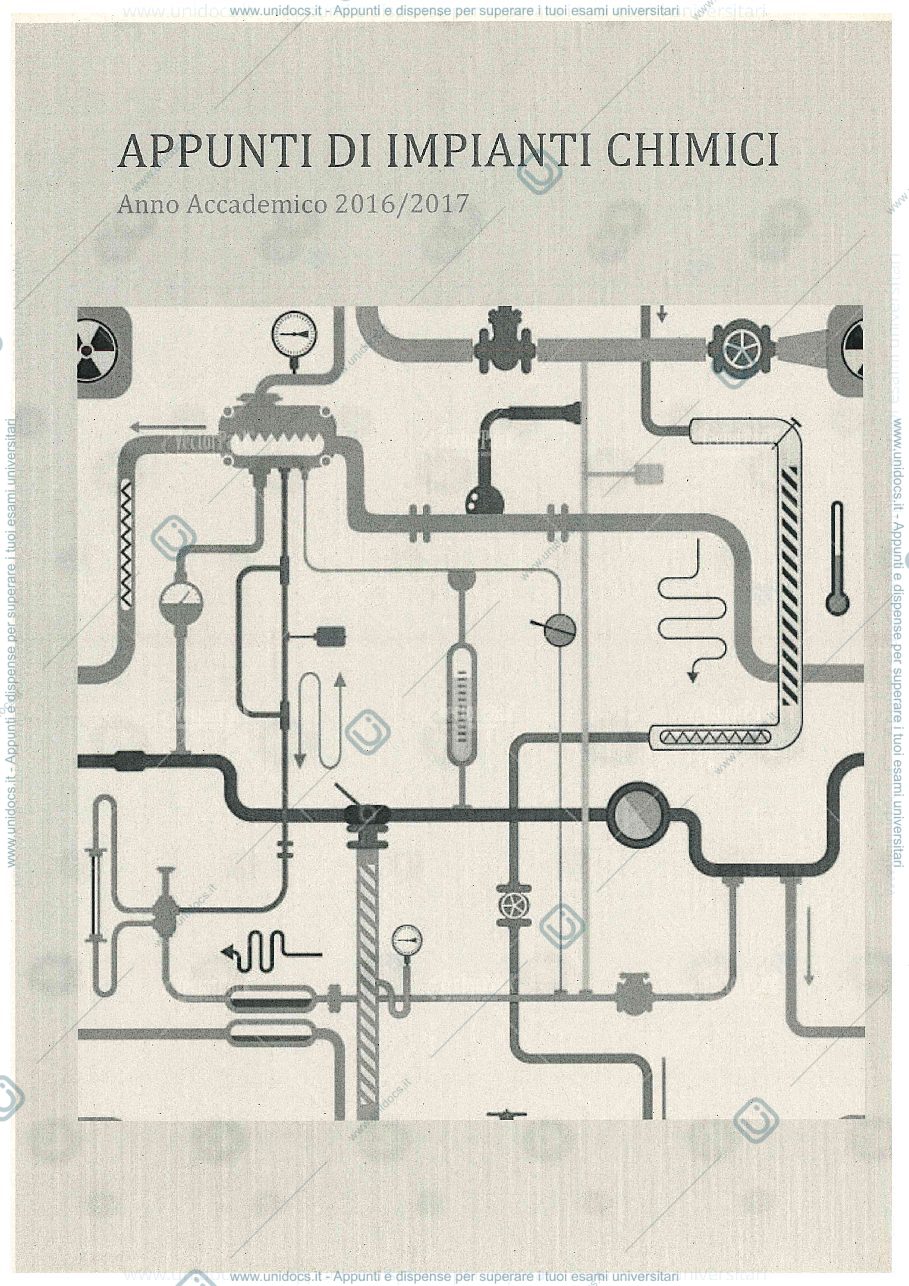

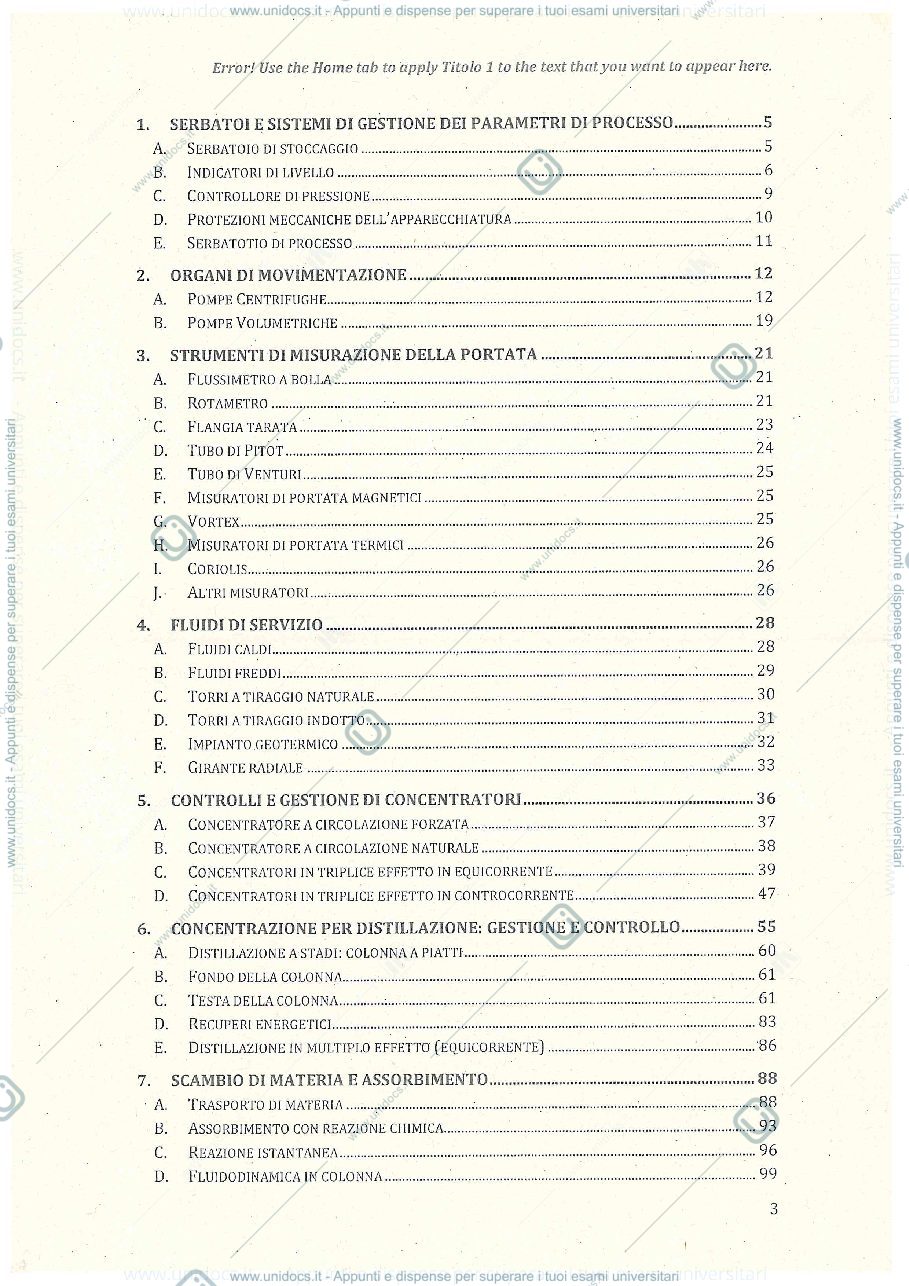

Anteprima pagina 1 — Appunti Paglianti Anteprima pagina 2 — Appunti Paglianti Anteprima pagina 3 — Appunti Paglianti Anteprima pagina 4 — Appunti Paglianti Anteprima pagina 5 — Appunti Paglianti

Stai vedendo l'anteprima delle prime pagine. Registrati per sbloccare le pagine restanti.
