Di cosa parla

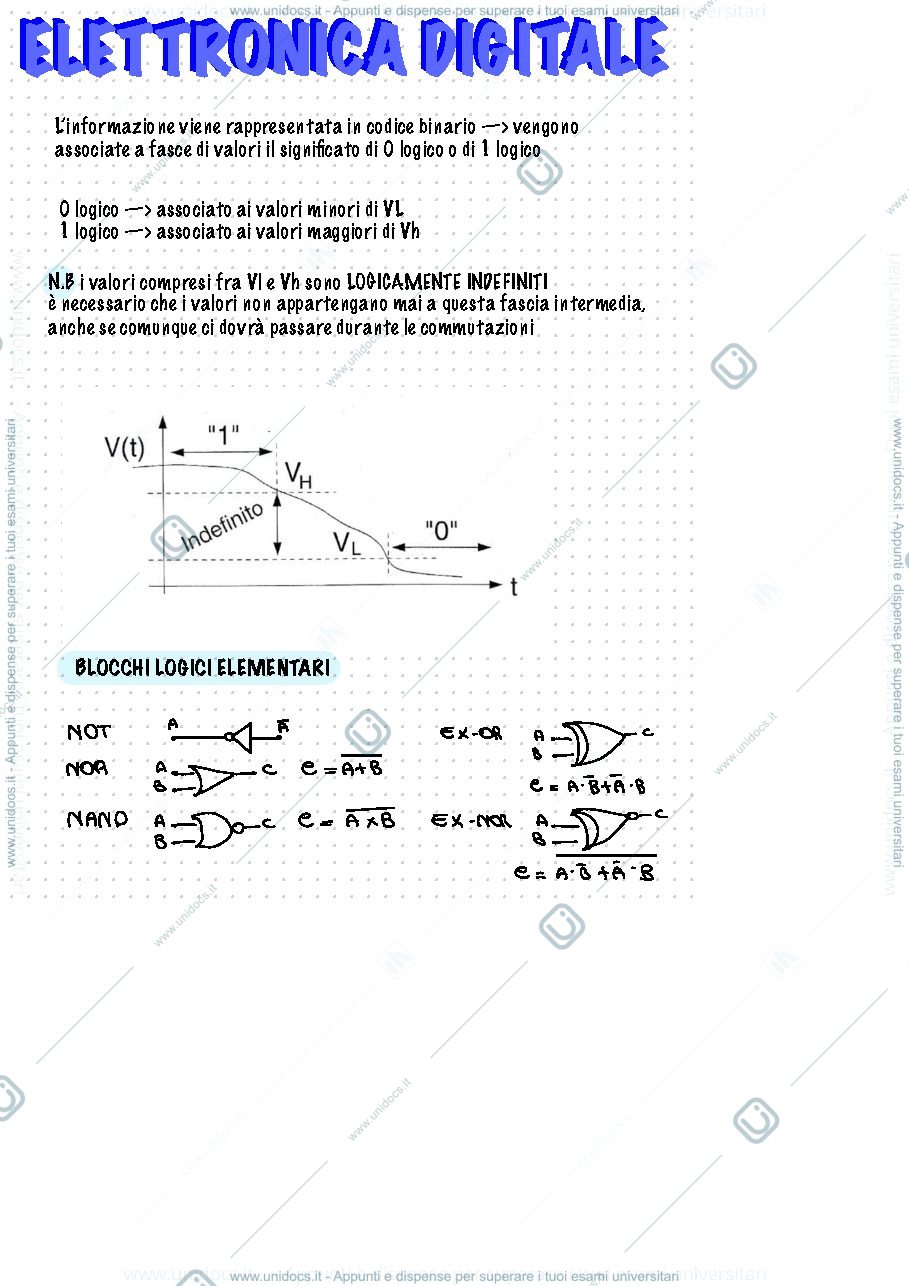

- Codice binario: 0 logico associato ai valori minori di \(V_L\), 1 logico a quelli maggiori di \(V_H\); valori compresi fra \(V_L\) e \(V_H\) sono logicamente indefiniti.

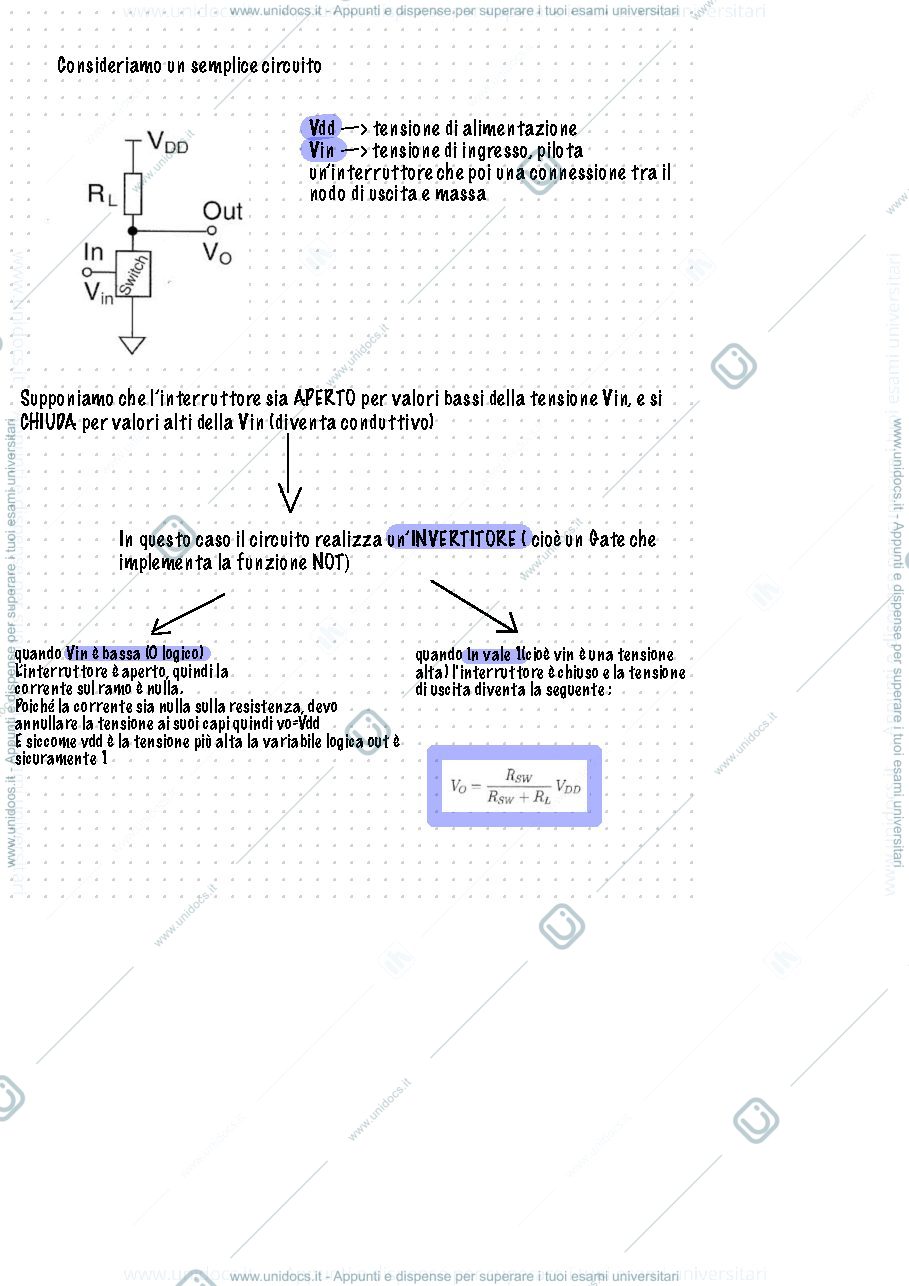

- NOT gate: circuito che realizza l'inversione della tensione d'ingresso in uscita; funziona meglio con un transistore MOS.
- Caratteristica statica: relazione tra \(V_{out}\) e \(V_{in}\); definizione di \(V_{oh}\), \(V_{ol}\), \(V_{il}\), \(V_{ih}\); soglia logica \(V_{lt}\).
- Prestazioni dinamiche: tempi di propagazione in salita (\(t_{pr}\)) e discesa (\(t_{pf}\)); dipendenza dalla pendenza del segnale.
