Domande d'esame VERIFICATO

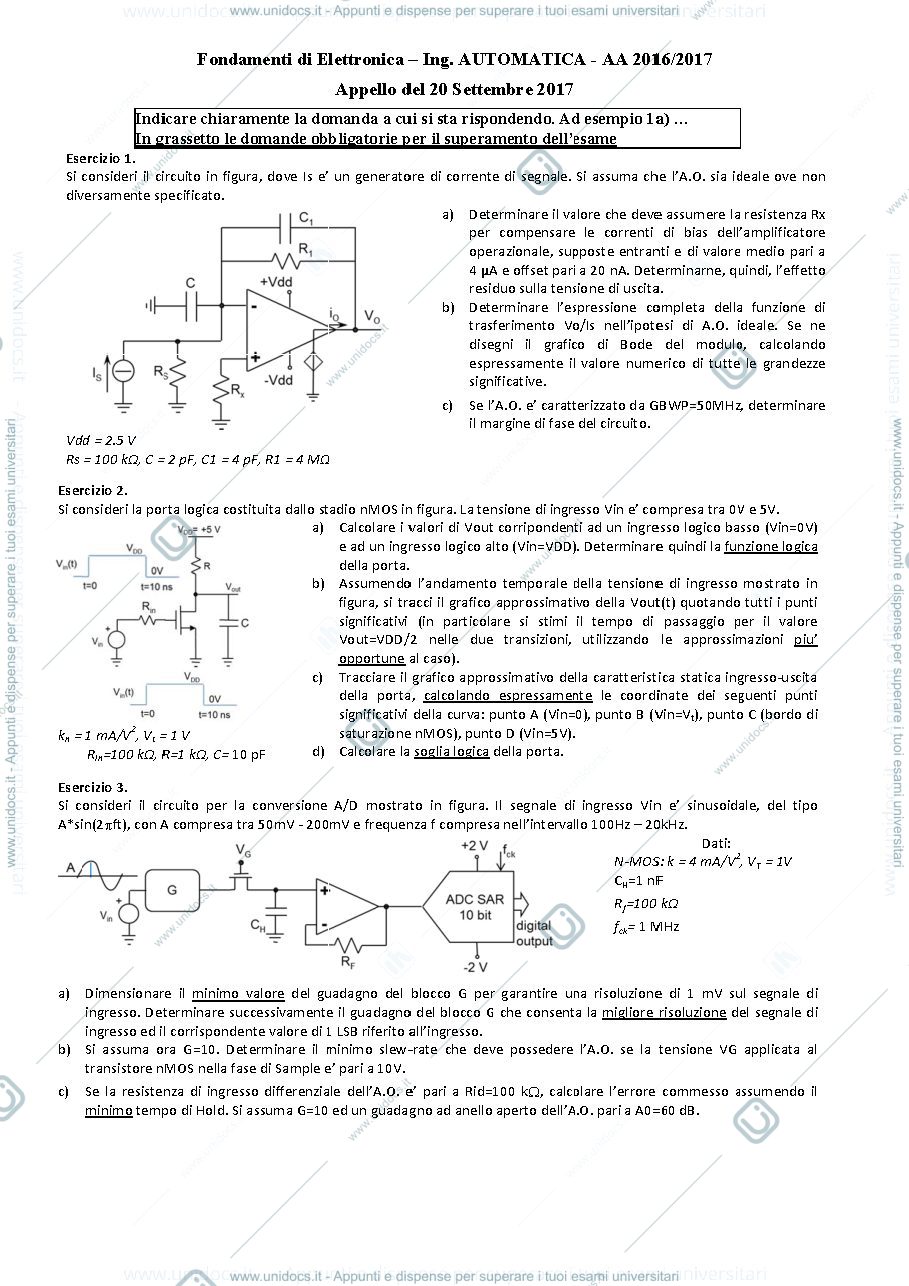

20set17 Esame prof : Castoldi

Nessun voto ancora

Di cosa parla

Analisi DC del circuito: Rx = 97.6 kΩ, Vo = -Is * [R1 // (1/sC1)], f1 = 9.9 kHz
Esercizio 2a): Vin=0: nMOS spento, VoutHIGH = VDD; Vin=VDD: nMOS acceso, VoutLOW = 0.56 V < 4V, inverter
Esercizio 3a): Gmin = 3.9, Gmax = 10, LSBin = 0.39 mV
Esercizio 3b): tau = 15.6 ns, SR > 256.4 V/µs
Esercizio 3c): Rbuf = 100.2 MOhm, TH = Tconv = 10 µs, errHold = 0.05 * LSBadc
