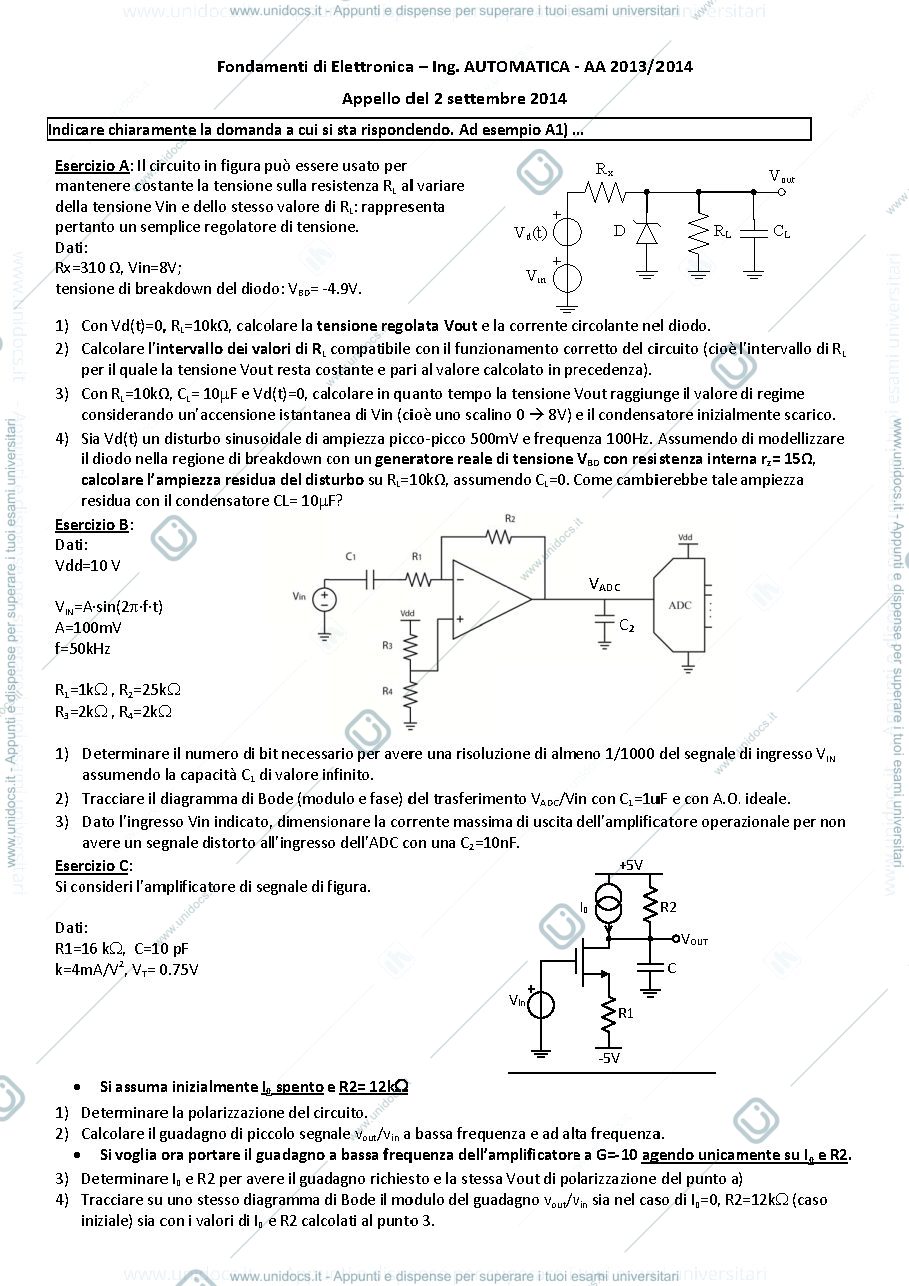

Domande d'esame VERIFICATO
02set14 Esame prof : Castoldi
5 visualizzazioni
Nessun voto ancora
Di cosa parla
- Es. A: Diodo in BD, Vout = -4.9V; corrente Rx = 10mA; RLmin = 490Ω; transitorio di carica con D OFF, tau = 3.1ms; effetto del disturbo Vd calcolato come 23mV.
- Es. B: Capacità C1 aperta in DC, Vadc varia tra 2.5V e 7.5V; risoluzione ADC richiesta è n=11; funzione di trasferimento VADC/Vin con zero nell'origine e polo a 159Hz; corrente di uscita AO massima ~785mA.
- Es. C: MOS saturo, vout/vin bassa frequenza = -0.73; vout/vin alta frequenza = 0; guadagno 10 richiede R2 = 165kΩ; polarizzazione transistore e guadagno di piccolo segnale non cambiano; diagramma Bode passa-basso con un solo polo, GBP indipendente da R2 e I0.
