Ele Dig CMOS 2 esercizi corso prof: Castoldi
66 visualizzazioni
Nessun voto ancora
Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.
Di cosa parla

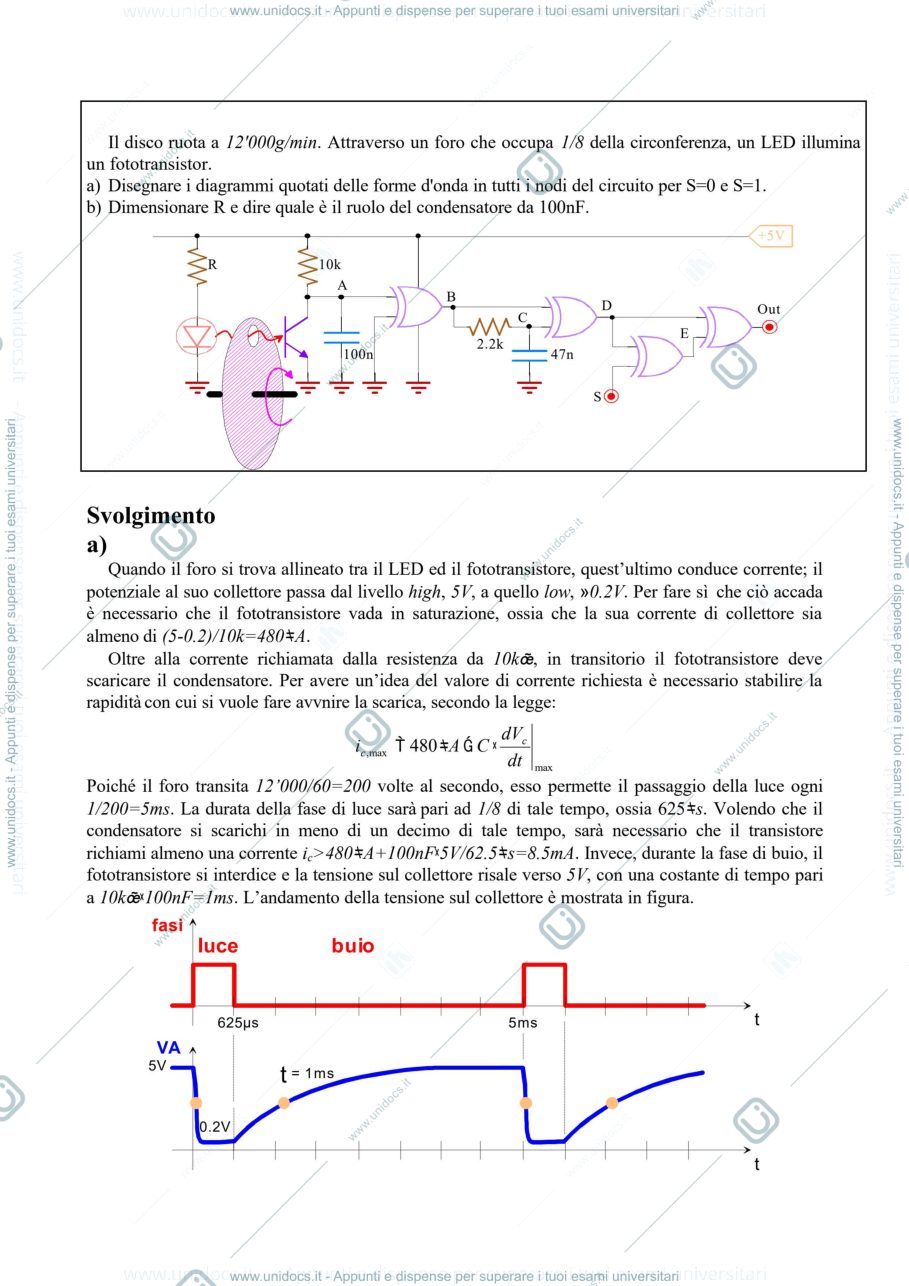

- Quando il foro è allineato tra LED e fototransistore, quest'ultimo conduce corrente, passando dal livello high a low; per saturazione del fototransistore, R deve essere scelto per richiamare almeno 8.5mA.

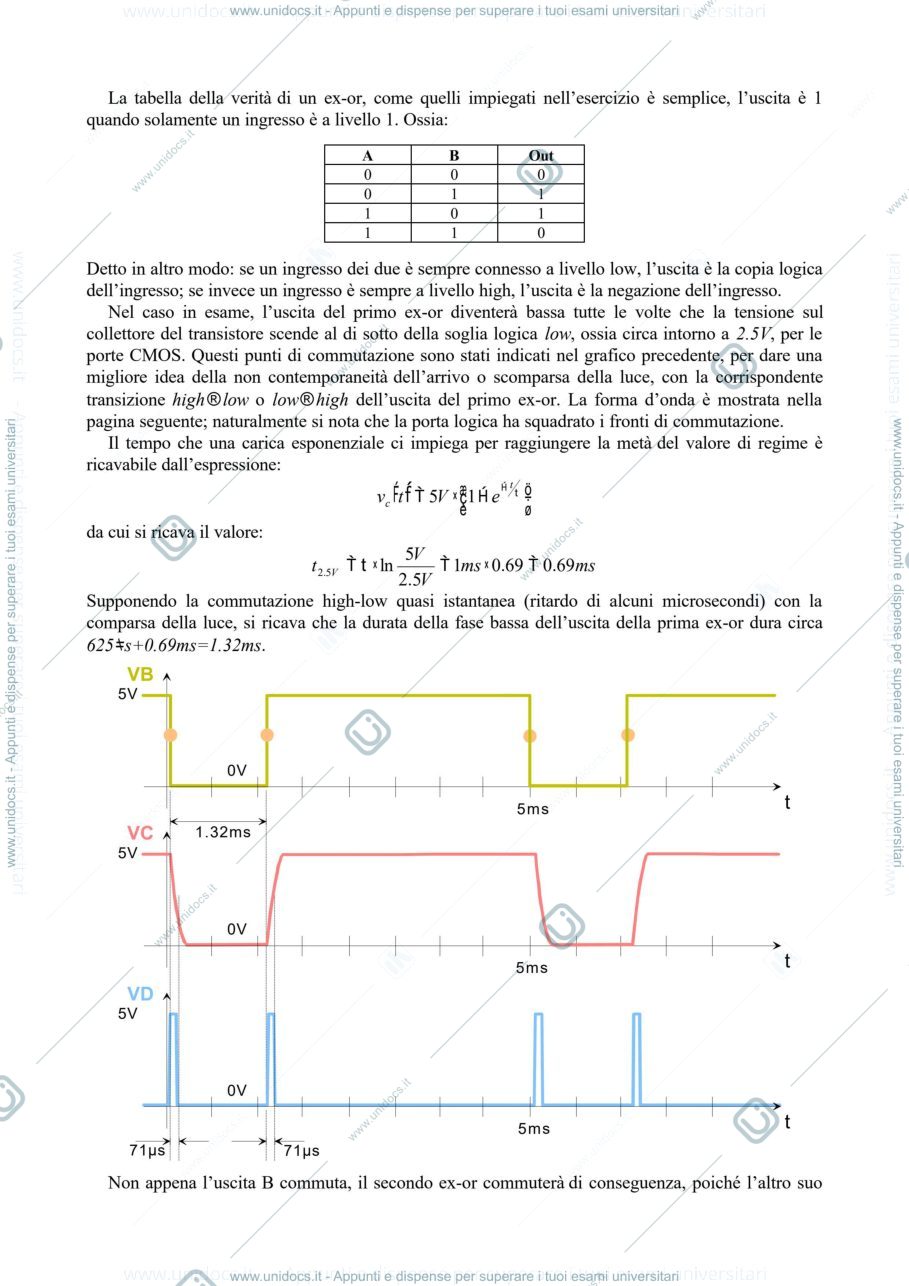

- Condensatore da 100nF scarica in meno di 132ms (62.5ms + 0.69ms); durante buio, tensione sul collettore risale a 5V con costante di tempo 1ms.
- Circolazione dei segnali tra ex-or: prima ex-or determina l'uscita bassa quando tensione su collettore scende sotto soglia logica (2.5V); seconda ex-or ritarda il segnale di circa 71us; terzo ex-or introduce un ritardo di 50ns.
