Dispense VERIFICATO

14_NegFeedbackCircuits-p1 prof: Castoldi

Politecnico di Milano ingegneria dell'automazione 2020
114 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Si spegne il segnale d'ingresso e rimane l'anello, poi si taglia inserendo un segnale test verso H; guadagno ad anello positivo = instabilità. Segnale di feedback uguaglia ingresso. Con segnale a scalino, Verrore=(v+)-(v-), Vo aumenta con errore. Morsetto negativo chiude contatto uguagliando Vin al pos. Se conosco Vin, applico LKT ai rami di R1 e R2 per trovare Vo e guadagno asintotico. Non c'è parallelo tra R2 e Rid. In situazione asintotica, ((v+)-(v-)) tende a 0, v+ a massa, v- a 0. Per risolvere circuito in caso ideale, basta conoscere pot a nodo. Si spengono ingressi, tagliamo anello mettendo impedenza equivalente; guadagno reale non infinito come
Leggi il riassunto completo

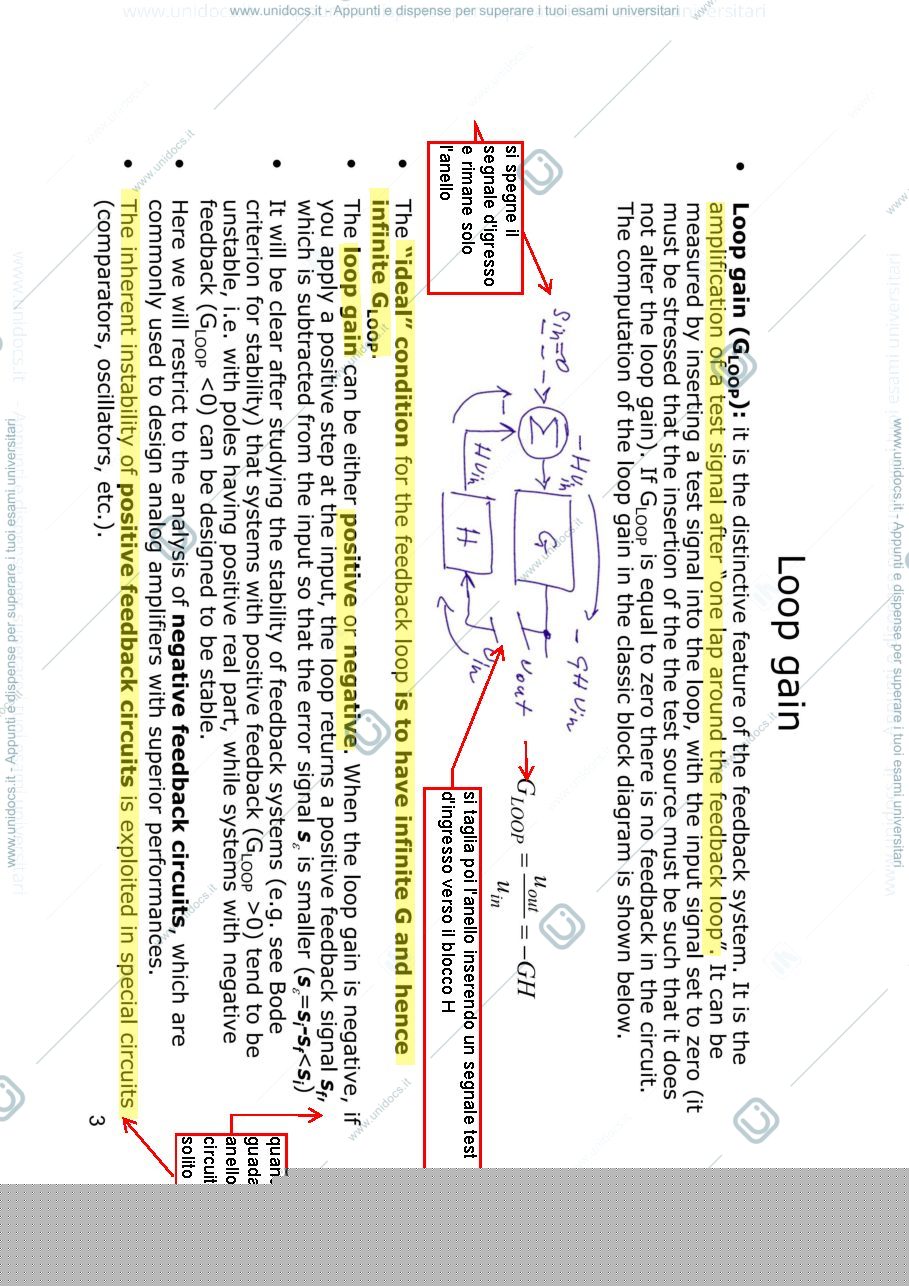

  • Si spegne il segnale d'ingresso e si taglia l'anello inserendo un segnale test verso il blocco H; se il guadagno ad anello è positivo, il circuito risulta instabile.
  • Con un segnale a scalino in ingresso, il errore tende a uguagliare il segnale di ingresso; applicando la legge dei Kirchhoff trovo le tensioni sulle resistenze e quindi Vo.
  • In situazione asintotica, non esiste un parallelo tra R2 e Rid poiché il ramo di Rid va a massa mentre R2 è tra Vin e il nodo A((v+)-(v-)); la grandezza ((v+)-(v-)) che pilota il blocco finito tende a 0.
  • Per risolvere il circuito in un caso ideale, si spengono gli ingressi e si taglia l'anello inserendo una impedenza equivalente; si calcola la stessa impedenza nel caso in cui Z compare nell'espressione finale.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

Anteprima pagina 1 — 14_NegFeedbackCircuits-p1 prof: Castoldi Anteprima pagina 2 — 14_NegFeedbackCircuits-p1 prof: Castoldi Anteprima pagina 3 — 14_NegFeedbackCircuits-p1 prof: Castoldi

Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.

Studia questi appunti con l'AI

Riassunto e domande d'esame sono gratis: chiedili e ti mandiamo un'email quando sono pronti.

Questo appunto è gratis. Registrati in 30 secondi per leggere tutte le pagine e scaricarlo.

Simula l'esame con domande costruite su questi appunti.

Di cosa parla l'insegnamento

FONDAMENTI DI ELETTRONICA · 2° anno · 2° semestre · 10 CFU · IINF-01/A

Scopo dell’insegnamento è quello di avviare gli allievi alla conoscenza degli aspetti caratterizzanti le discipline dell’Elettronica. L’insegnamento prende in considerazione i concetti fondamentali del trattamento elettronico dell’informazione, sia essa di tipo analogico che digitale, soffermandosi in particolare…

Scheda completa nella pagina del corso
