Domande d'esame VERIFICATO
18lug13 Esame prof : Castoldi
76 visualizzazioni
Nessun voto ancora
Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.
Di cosa parla

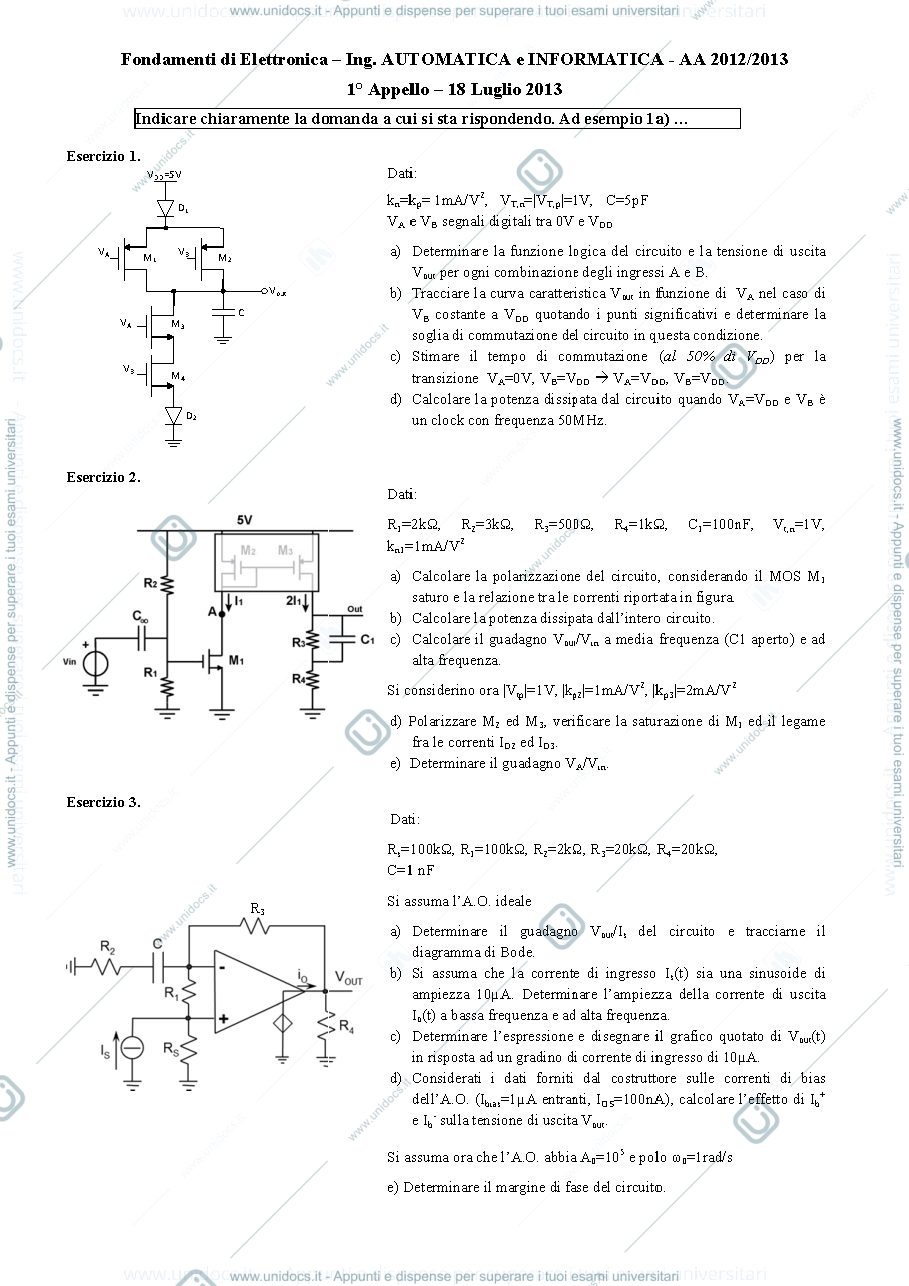

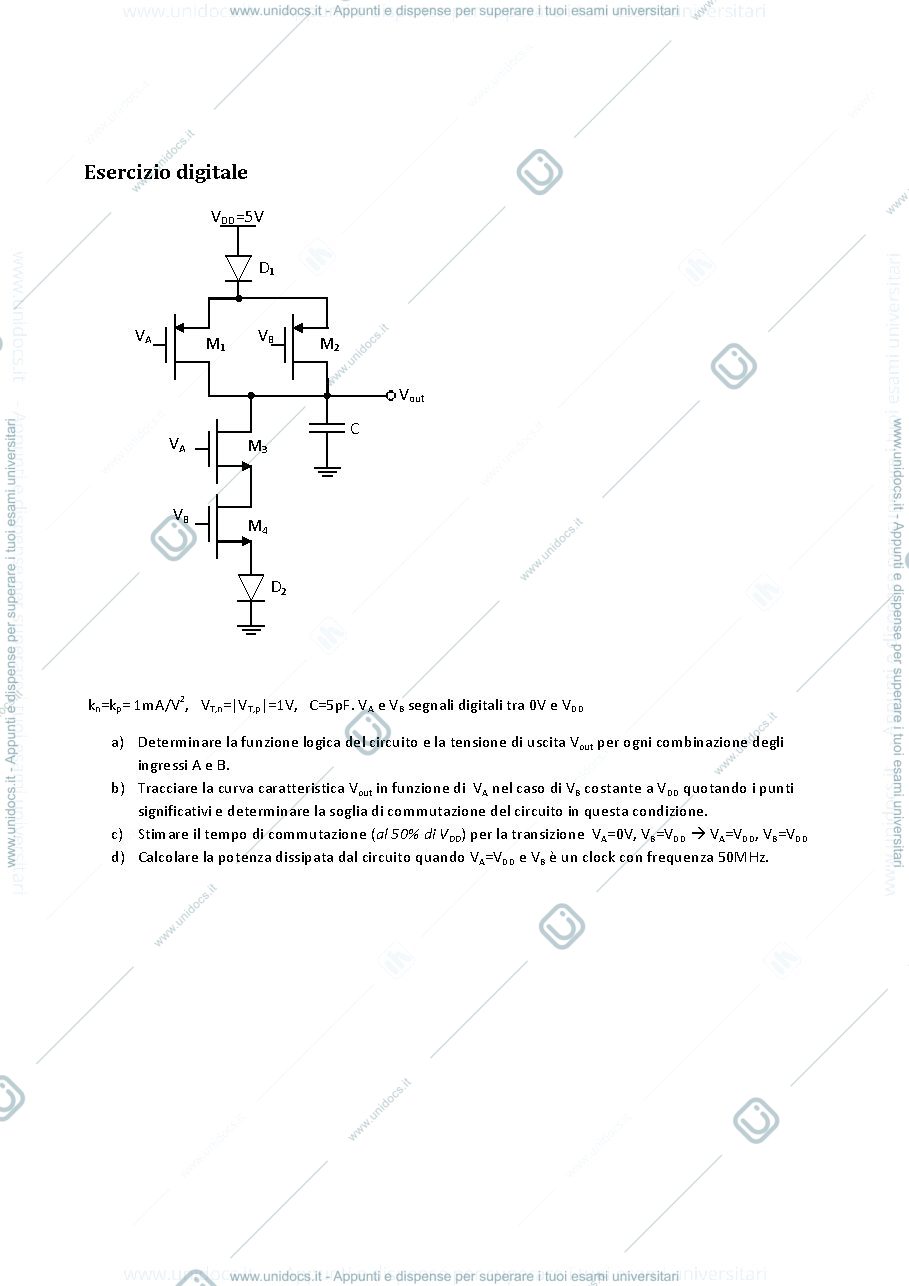

- Determinare la funzione logica e la tensione di uscita Vout per ogni combinazione degli ingressi A e B in una porta NAND.
- Tracciare la curva caratteristica Vout in funzione di VA con VB costante a VDD, determinando la soglia di commutazione.
- Stimare il tempo di commutazione al 50% di VDD per la transizione VA=0V, VB=VDD e VA=VDD, VB=VDD.
- Calcolare la potenza dissipata dal circuito quando VA=VDD e VB è un clock con frequenza 50MHz.
- Calcolare il guadagno Vout/Vin a media frequenza (C1 aperto) e ad alta frequenza.
- Polarizzare M2 ed M3, verificare la saturazione di M1 e legame tra le correnti ID2 ed ID3.
- Determinare il guadagno VA/Vin.
