Compiti ed esercitazioni VERIFICATO

circuiti con diodi 3 esercizi corso prof: Castoldi

Nessun voto ancora

Di cosa parla

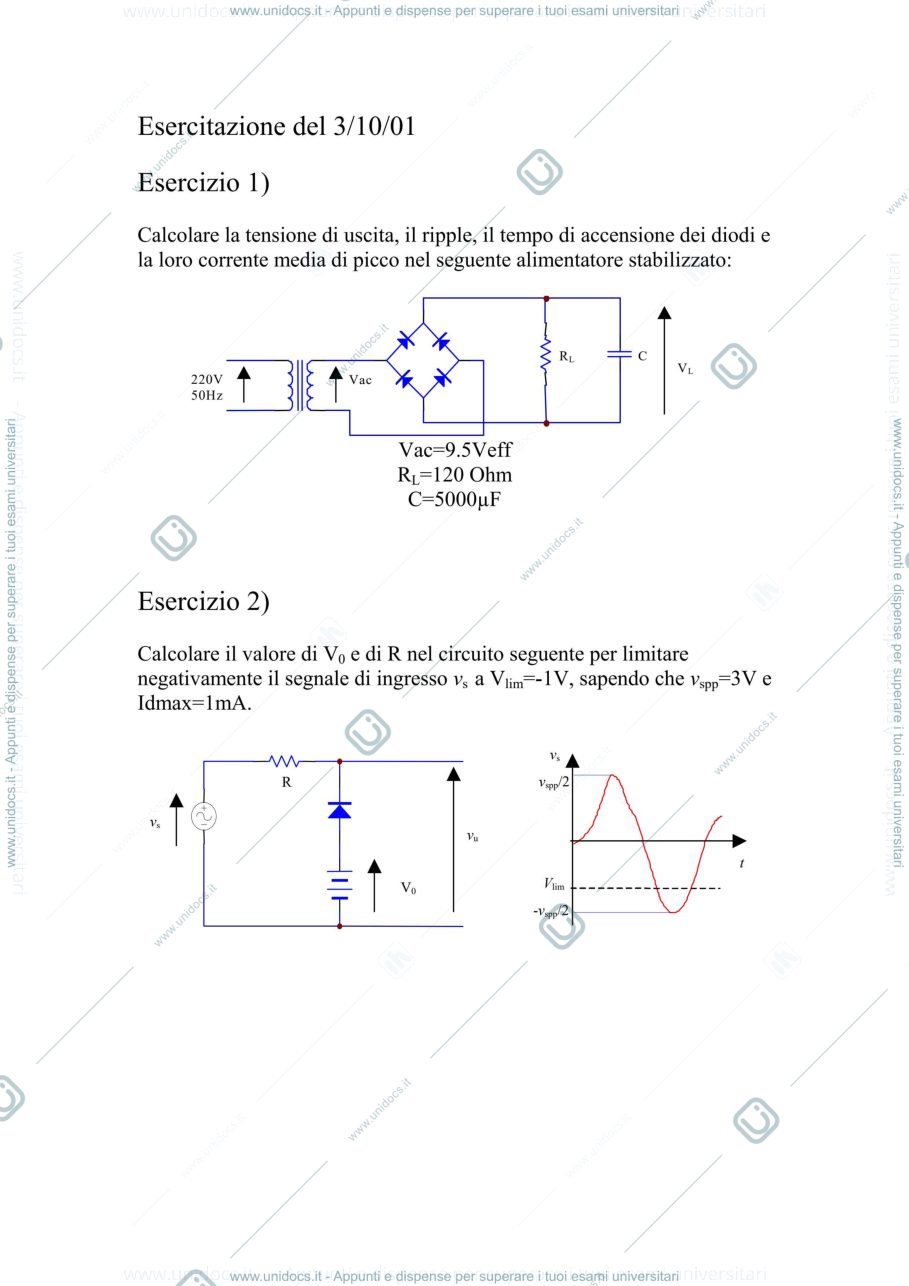

Alimentatore stabilizzato: calcolo tensione di uscita V_r, ripple e corrente media di picco dei diodi.
Esercizio 2: limitazione negativa del segnale di ingresso, determinazione Vo e R per Idmax = 1mA, vspp = 3V, Viim = -1V.
Tensione di uscita V_r = 12.0V; tempo di accensione dei diodi T_on = 0.58ms; corrente media di picco I_Dmax = 500μA.
Ripple = 0.48%; resistenza R = 3kΩ.
