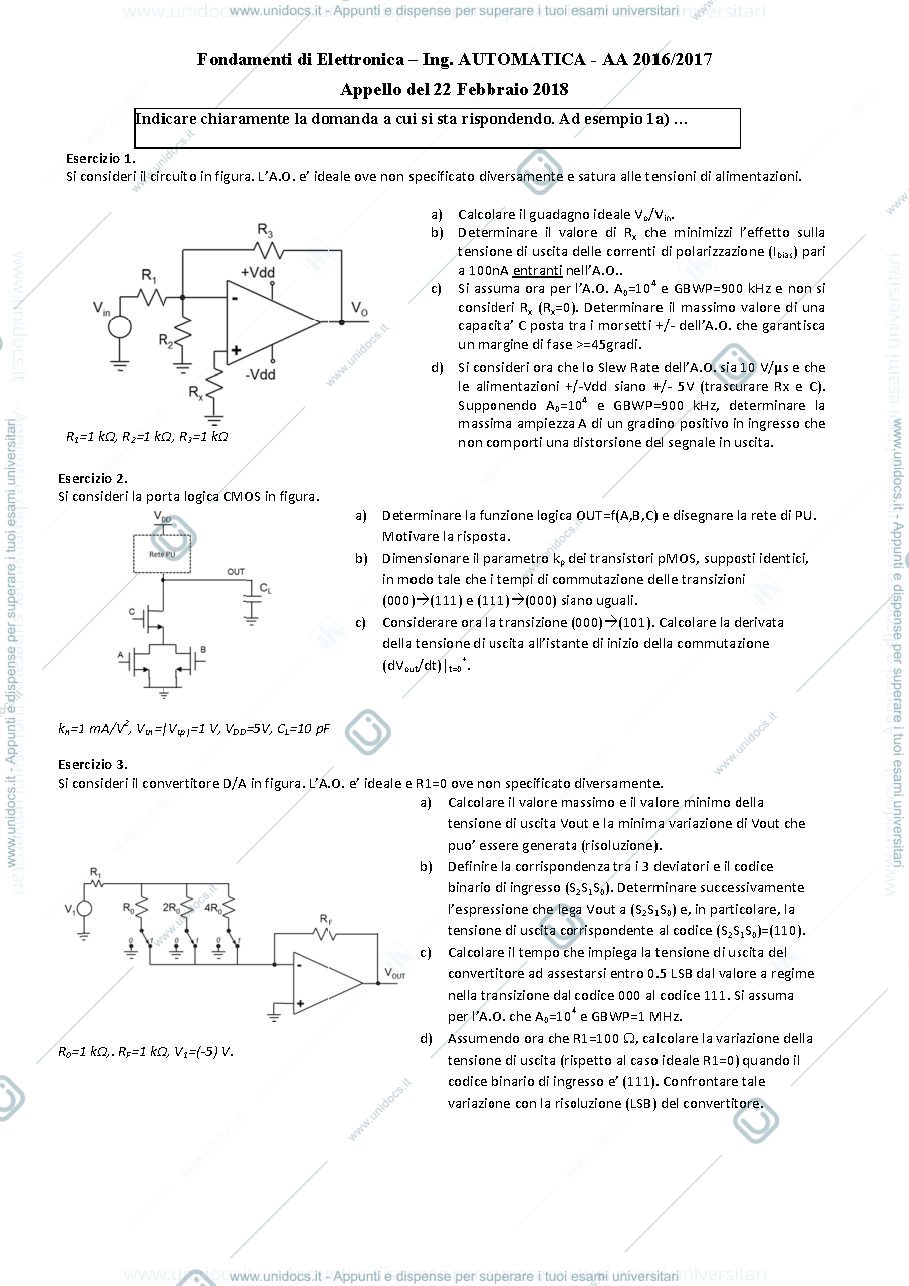

22feb18 Esame prof : Castoldi
53 visualizzazioni
Nessun voto ancora
Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.
Di cosa parla
- Guadagno ideale dell'A.O.: Vo/Vin = -R3/R1 = -1
- Correnti di bias entranti: Rx = R1 // R2 // R3 = 0.33 kΩ
- Frequenza fC del polo introdotto da C per garantire un margine di fase >=45 gradi: C <= 1.6 nF
- Slew Rate: A < SR * τp, dove τp = 0.57 µs e SR = 10 V/µs, quindi A < 5.7 V
- Funzione logica /Y=(A+B)*C oppure Y=/A*/B + /C
- kp per transizioni simmetriche (000) <-> (111): kp = 0.44 mA/V2
- Tensione Vout in funzione di (S2S1S0): Vout(S2S1S0) = V1*(-RF)*( (S2)*1/R0 + (S1)*1/(2*R0)+ (S0)*1/(4*R0) )
- Settling time: t = 1.11 µs per raggiungere 0.5 LSB a partire da -5V in ingresso
- Differenza di uscita con R1=100Ω: ΔVout = 1.3 V, pari a 1.04 LSB
