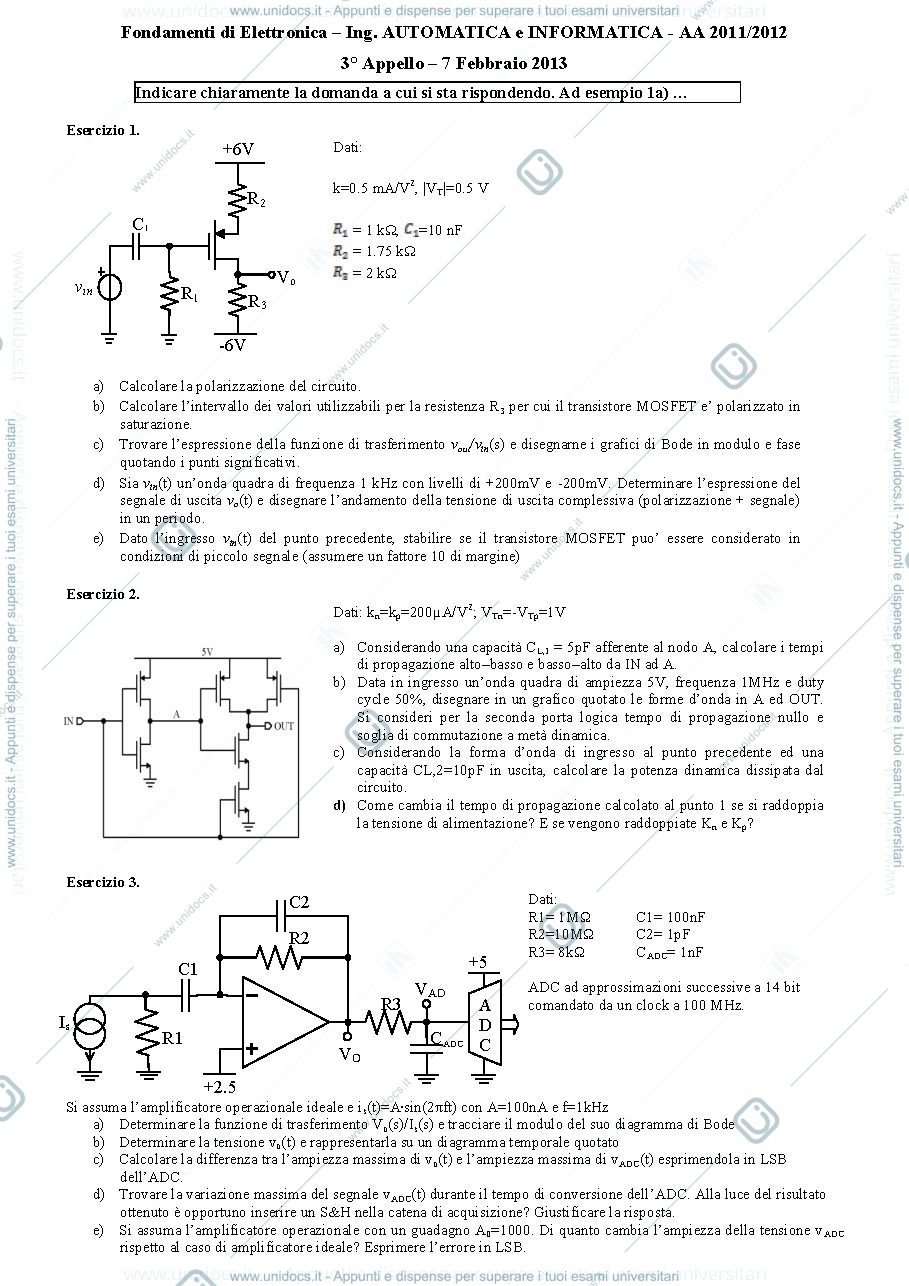

Domande d'esame VERIFICATO
07feb13 Esame prof : Castoldi
6 visualizzazioni
Nessun voto ancora
Di cosa parla
- Calcolare la polarizzazione del circuito e l'intervallo dei valori utilizzabili per R3 per cui il transistore MOSFET è in saturazione.
- Determinare l'espressione della funzione di trasferimento vout/vin(s) e disegnarne i grafici di Bode, poi analizzare l'andamento del segnale di uscita vo(t) per un ingresso vin(t).
- Stabilire se il transistore MOSFET può essere considerato in condizioni di piccolo segnale.
- Calcolare i tempi di propagazione alto-basso e basso-alto, disegnare le forme d'onda in A ed OUT per un ingresso onda quadra, calcolare la potenza dinamica dissipata dal circuito e come cambiano i tempi di propagazione con variazioni della tensione di alimentazione e dei guadagni.
- Determinare la funzione di trasferimento Vo(s)/Is(s), tracciare il modulo del suo diagramma di Bode, calcolare l'ampiezza massima di vo(t) rispetto a vADC(t), esaminare se è opportuno inserire un S&H nella catena di acquisizione e calcolare la variazione massima del segnale vADC(t) durante il tempo di conversione dell’ADC.
- Calcolare l'errore nelle ampiezze per l'amplificatore operazionale ideale e con guadagno A0=1000, rispetto al caso di amplificatore ideale esprimendo l'errore in LSB.
