Dispense VERIFICATO
24_DAC prof: Castoldi
50 visualizzazioni
Nessun voto ancora
Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.
Di cosa parla

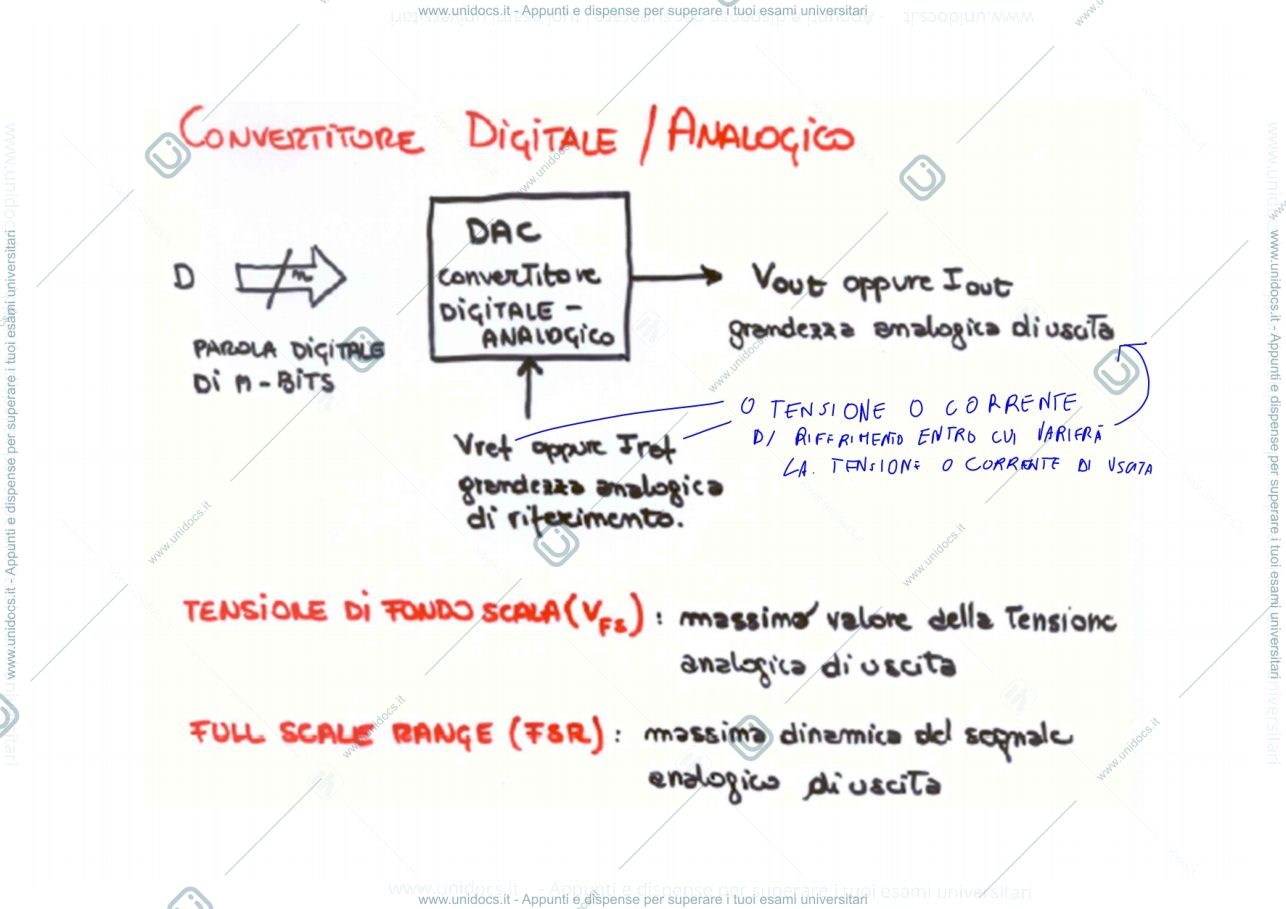

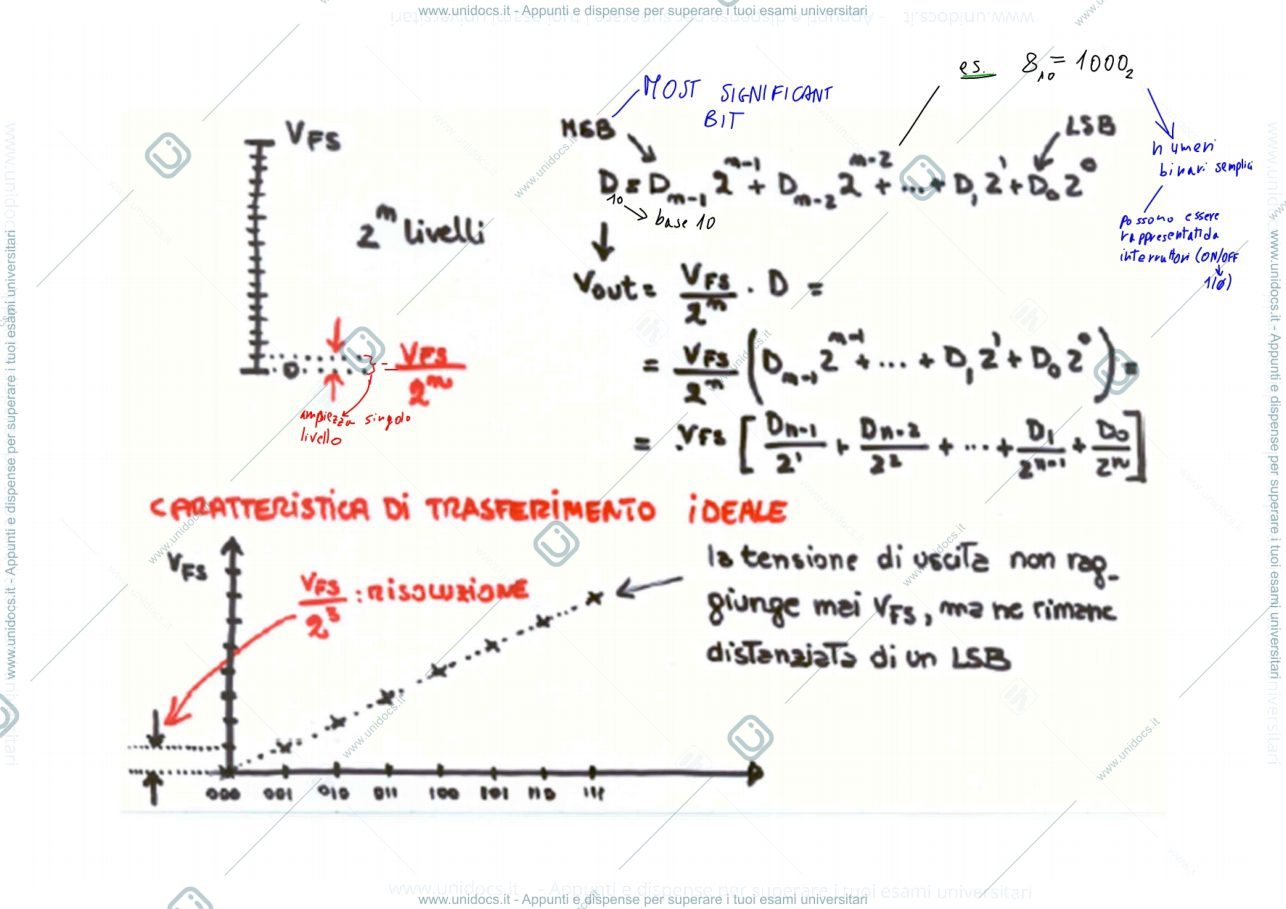

- Convertitore: descrive la conversione da segnale analitico a digitale, introducendo concetti come tensione di uscita, range di scalatura e caratteristica di trasferimento.
- Efetto delle non idealità dell'OPAMP e degli switch: spiega come queste imperfezioni influenzano la precisione del convertitore, causando effetti come trascrizione e deviazioni della curva di caratteristica.
- Caratteristica non monotona del DAC: esplana il caso in cui la tensione di uscita non sia proporzionale al valore decimale corrispondente, dovuto a imperfezioni nel circuito.
Questo appunto è gratis. Registrati in 30 secondi per leggere tutte le pagine e scaricarlo.
