Compiti ed esercitazioni VERIFICATO

esercitazioni corso prof: Castoldi

Politecnico di Milano ingegneria dell'automazione 2020
9 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

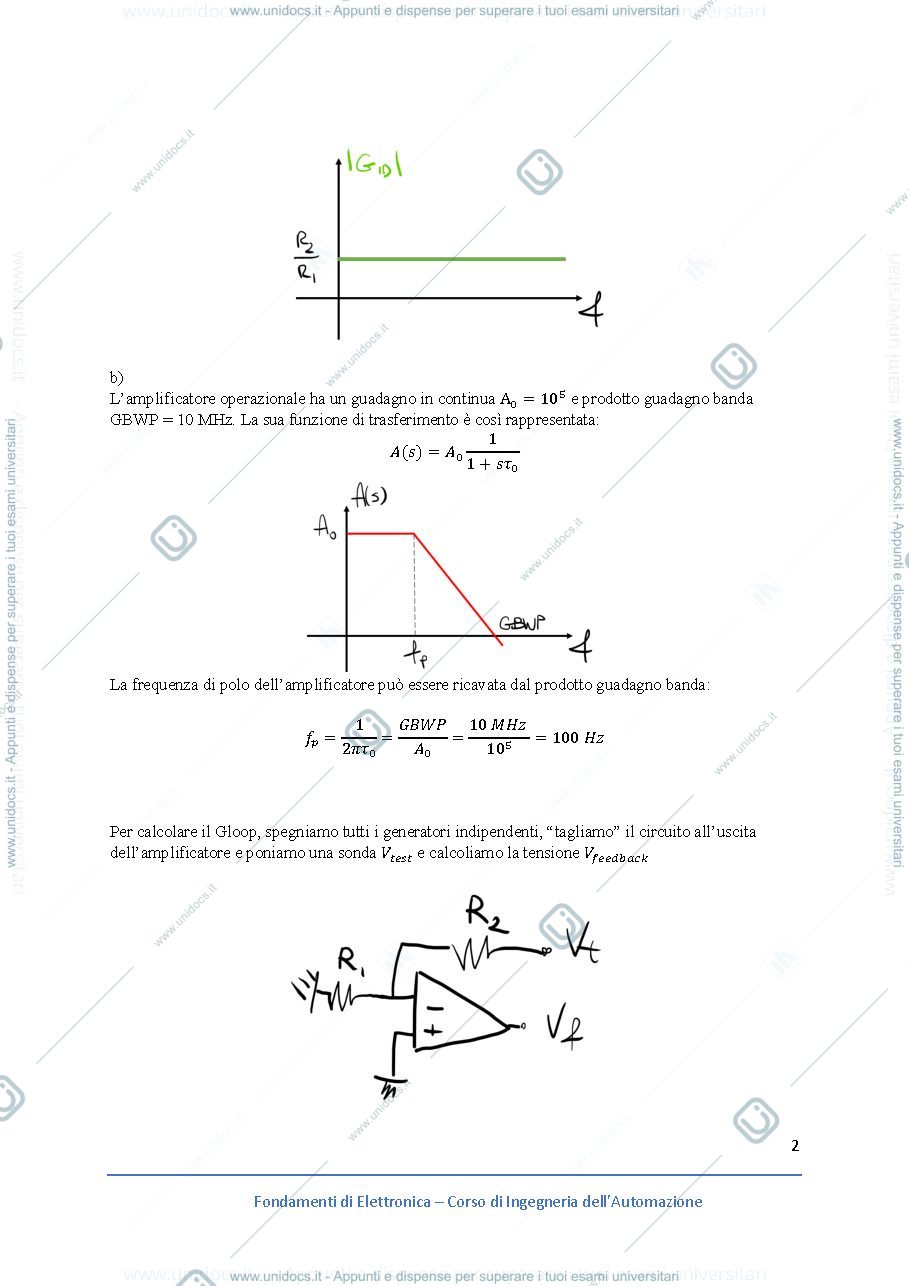

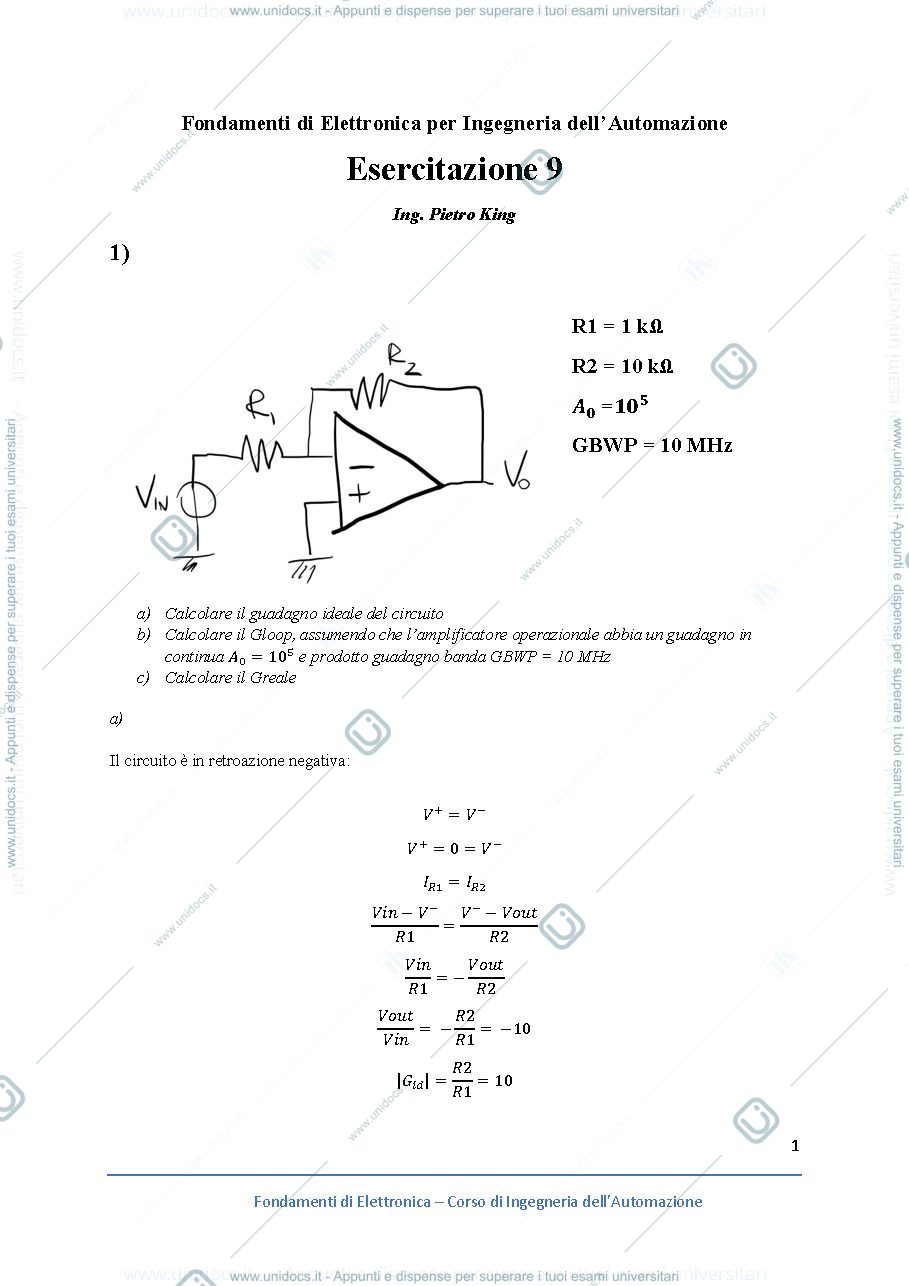

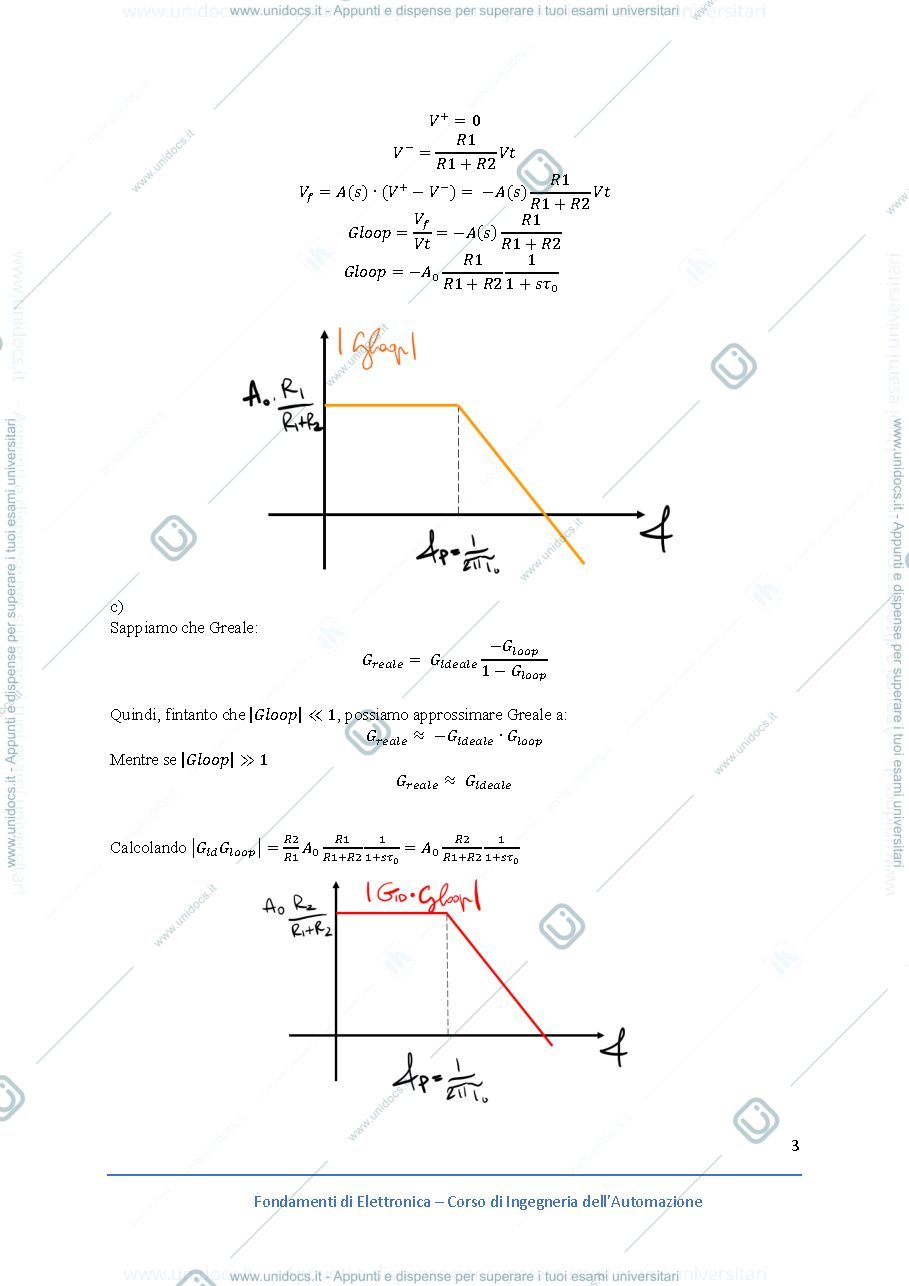

Anteprima pagina 1 — esercitazioni corso prof: Castoldi Anteprima pagina 2 — esercitazioni corso prof: Castoldi Anteprima pagina 3 — esercitazioni corso prof: Castoldi

Di cosa parla

  • Calcolare il guadagno ideale, Gloop e Greale per un circuito in retroazione negativa con amplificatore operazionale.
  • Valutare l'effetto di una tensione di offset sull'uscita del circuito e tracciare i diagrammi di Bode per Gloop e Greale.
  • Calcolare la massima frequenza senza distorsione considerando uno slew rate specifico.
