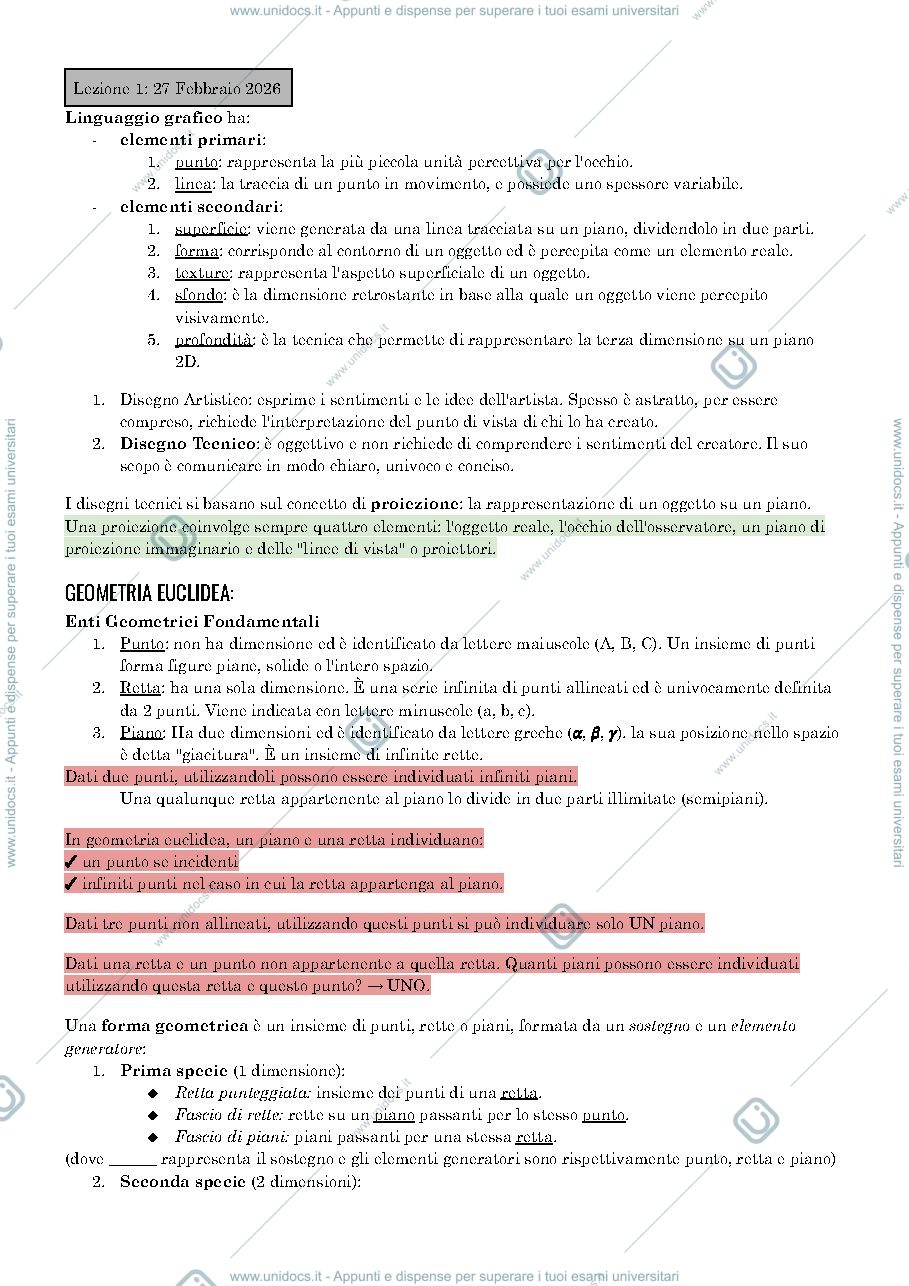

Appunti del corso comleto di Disegno tecnico (Rossi Lorenzo)
38 visualizzazioni
Nessun voto ancora
Stai vedendo l'anteprima delle prime pagine. Registrati per sbloccare le pagine restanti.
Di cosa parla
- Introduzione al Linguaggio Grafico: Descrive gli elementi primari (punto, linea) e secondari (superficie, forma, texture, sfondo, profondità) del disegno. Differenzia il Disegno Artistico (espressivo, astratto) dal Disegno Tecnico (oggettivo, chiaro, univoco).
- Fondamenti di Geometria Euclidea: Illustra gli enti geometrici fondamentali come punto, retta e piano, definendone le dimensioni, le rappresentazioni e le posizioni relative (incidenti, parallele, sghembe). Spiega come si individuano piani e rette nello spazio.
- Normative e Standard del Disegno Tecnico: Dettaglia le norme UNI, ISO, IEC e CEN per la razionalizzazione del disegno. Include la gestione dei formati dei fogli (A0-A4, rapporto 1:√2), la squadratura, la piegatura e il cartiglio con i suoi dati identificativi.
- Linee, Scrittura e Quotatura: Presenta la classificazione degli spessori delle linee (grossa, fine con rapporto 2:1) e la loro gerarchia in caso di sovrapposizione. Spiega le regole per la scrittura e per la quotatura (linee di misura, riferimento, testo, simbologie).
- Scale di Rappresentazione: Definisce il fattore di scala (dimensione sul disegno/reale) e le tipologie (riduzione 1:X, reale 1:1, ingrandimento X:1). Sottolinea la precisione delle scale numeriche e la validità di quelle grafiche.
- Proiezioni Ortogonali: Descrive il sistema di rappresentazione 2D esatta con i piani (Orizzontale, Verticale, Laterale) e la Linea di Terra (L.T.). Elenca le proprietà invarianti (forma, proporzioni) e le regole per la disposizione delle viste (Metodo Europeo/Americano). Include l'uso dei tipi di linea nelle proiezioni e la rappresentazione di punti, rette e piani.
- Sezioni: Spiega il concetto di piano di sezione immaginario per mostrare l'interno di un oggetto. Classifica le sezioni (semplice, sfalsata, deviata, semi-sezione) e le regole per il tratteggio delle superfici tagliate, inclusa la gerarchia delle linee.
- Rappresentazione del Territorio: Introduce le mappe topografiche con punti quotati e isoipse (curve di livello) per rappresentare l'altimetria. Spiega il concetto di equidistanza e come calcolare la pendenza e la quota di un punto.
- Proiezioni Assonometriche: Descrive le proiezioni che rappresentano oggetti 3D su un singolo quadro con raggi paralleli all'infinito. Presenta le tipologie ortogonali (isometrica, dimetrica, trimetrica) e oblique (cavaliera) con i loro angoli tra gli assi e i rapporti di riduzione.
- Prospettiva: Illustra la rappresentazione della realtà come percepita dall'occhio umano, senza misure metriche reali. Dettaglia le tipologie (centrale, accidentale, aerea/obliqua) e i suoi elementi fondamentali come il quadro, la linea di terra, il punto di vista, il punto principale, la linea di orizzonte e i punti di fuga.
