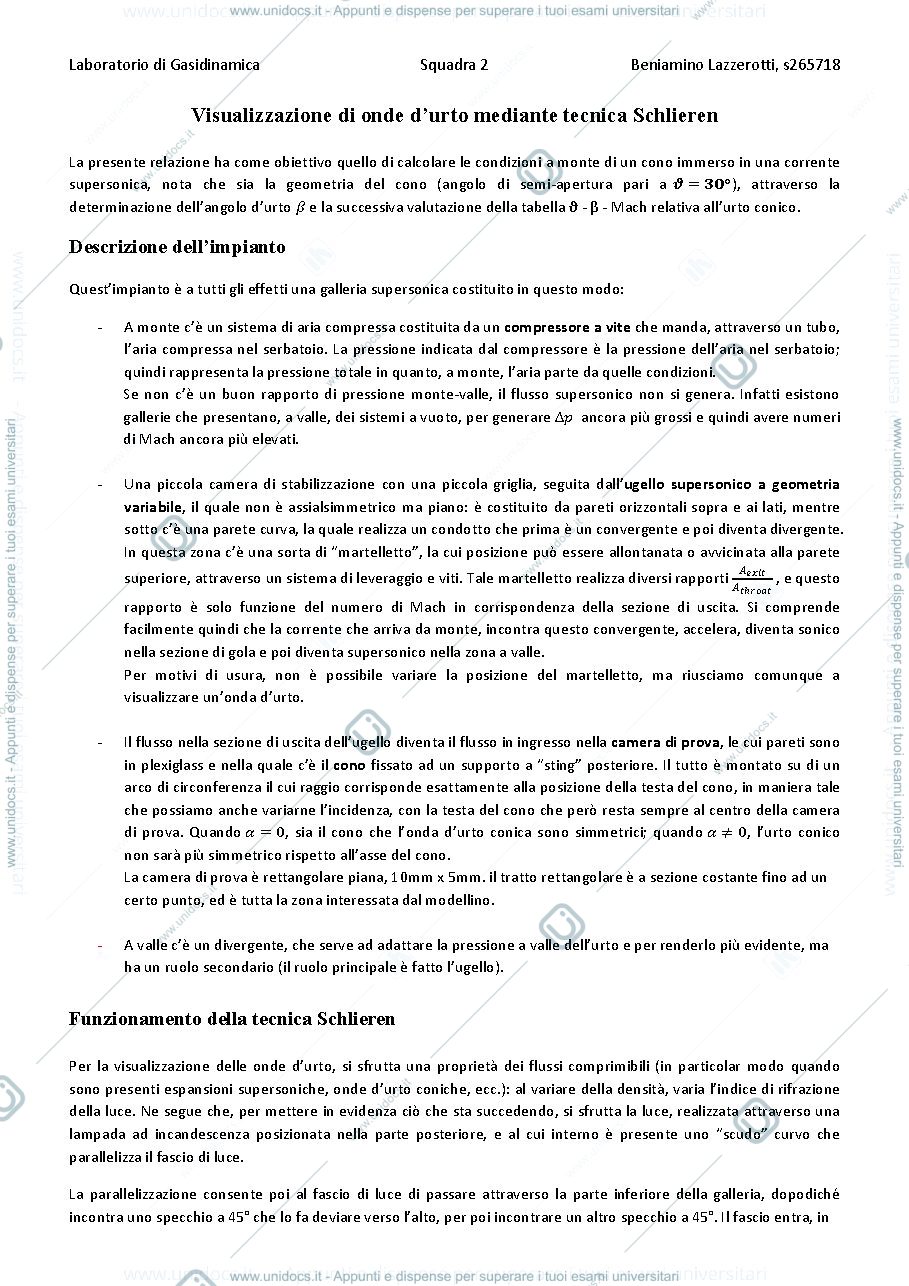

Il laboratorio di Gasidinamica utilizza un impianto a galleria supersonica per studiare onde d’urto coniche. L'aria compressa entra attraverso un tubo e un compressore, poi scorre in una camera di prova con un cono fissato su un supporto. La tecnica Schlieren evidenzia le variazioni della densità del flusso, permettendo la visualizzazione delle onde d’urto. L'angolo d'urto e il numero di Mach a monte sono calcolati utilizzando una tabella specifica. Il numero di Mach sulla superficie del cono viene determinato tramite un diagramma e tabelle isoentropiche, risultando costante lungo la parete del cono.
Leggi il riassunto completo
- Il laboratorio utilizza un impianto a galleria supersonica per calcolare le condizioni a monte di un cono immerso in una corrente supersonica, determinando l'angolo d'urto e valutando la tabella ϑ - β - Mach.
- L'impianto comprende un compressore a vite che invia aria compressa in una galleria con un ugello supersonico a geometria variabile, una camera di prova rettangolare piana e un divergente a valle. La posizione del "martelletto" non può essere modificata.
- La tecnica Schlieren utilizza la variazione dell'indice di rifrazione della luce causata da cambiamenti nella densità per visualizzare le onde d’urto, con il fascio di luce deflesso e proiettato su uno schermo.
- I calcoli mostrano che l'angolo di semi-apertura del cono è 30° e il numero di Mach a monte è circa 2.5, mentre la velocità supersonica sulla superficie del cono per un Mach = 2.1 risulta essere circa 679 m/s.
