Di cosa parla

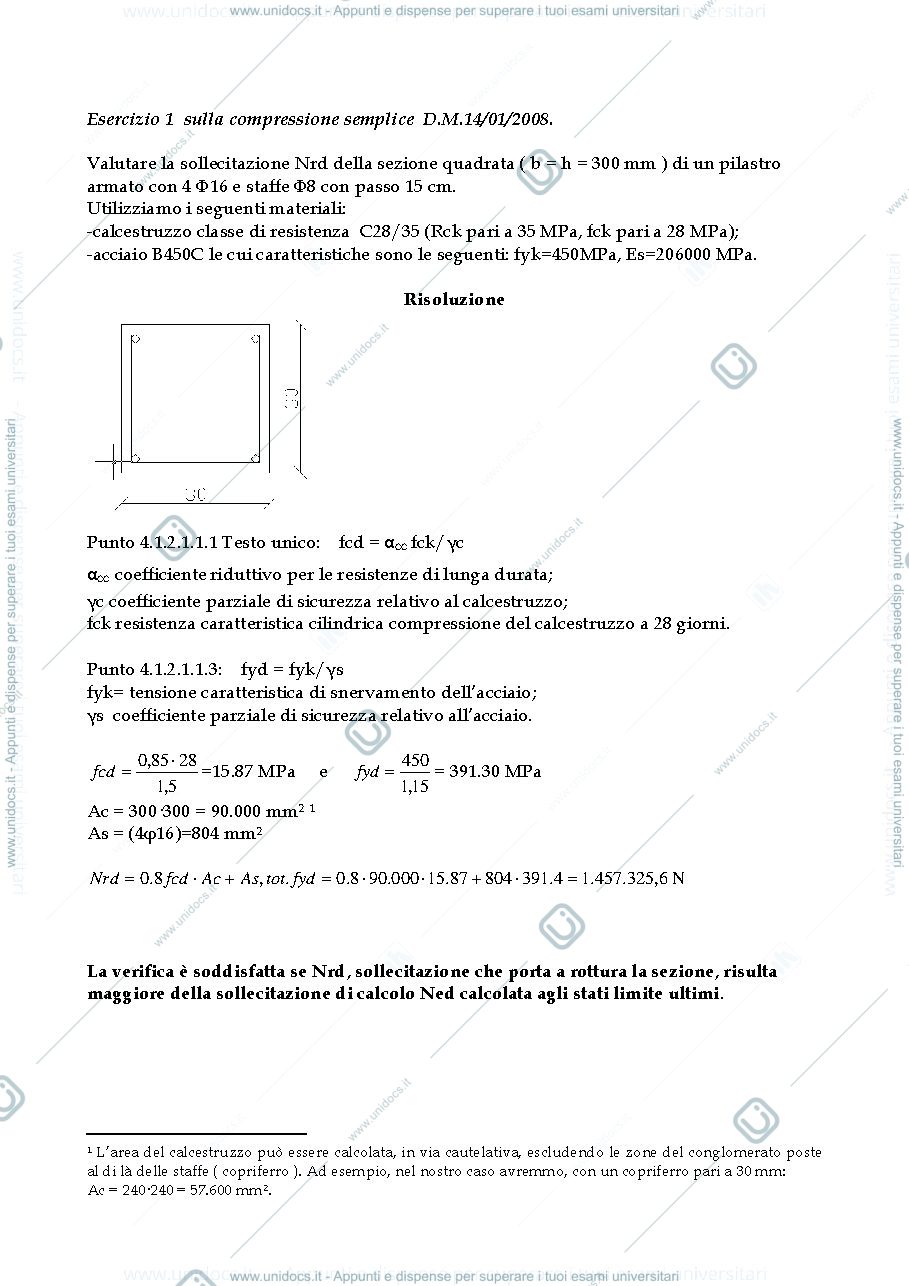

- Esercizio 1: Compressione Semplice
- Calcolo della sollecitazione normale resistente (Nrd) per un pilastro quadrato in calcestruzzo C28/35 e acciaio B450C.
- Determinazione di fcd (resistenza di progetto del calcestruzzo) e fyd (resistenza di progetto dell'acciaio).
- Calcolo delle aree di calcestruzzo (Ac) e acciaio (As).
- Nrd = 1.457.325,6 N.
- Verifica: Nrd deve essere maggiore della sollecitazione di calcolo Ned.

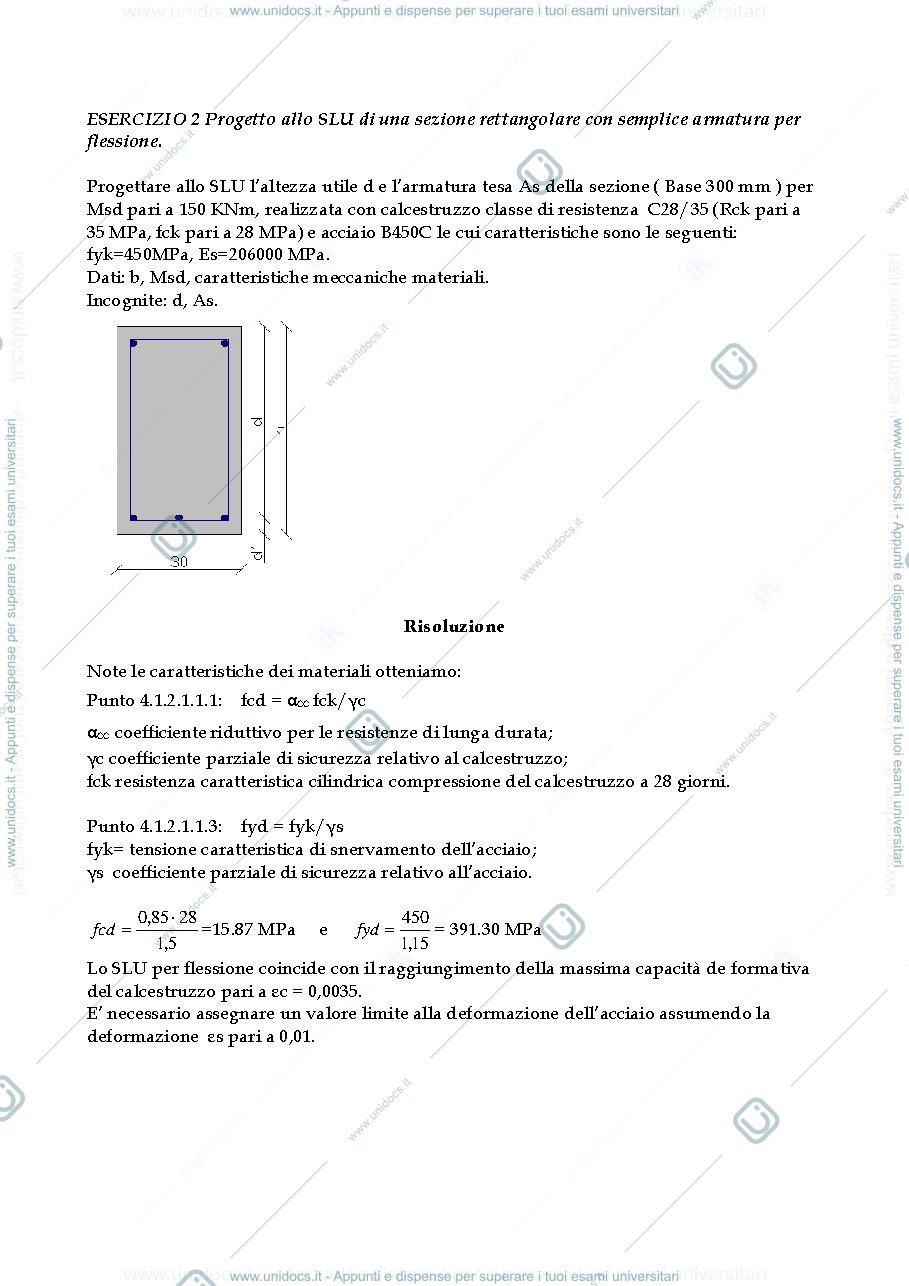

- Esercizio 2: Progetto a Flessione Semplice
- Progettazione dell'altezza utile (d) e dell'armatura tesa (As) per una sezione rettangolare (Base 300 mm) sottoposta a Msd = 150 KNm.
- Materiali: C28/35 e B450C.

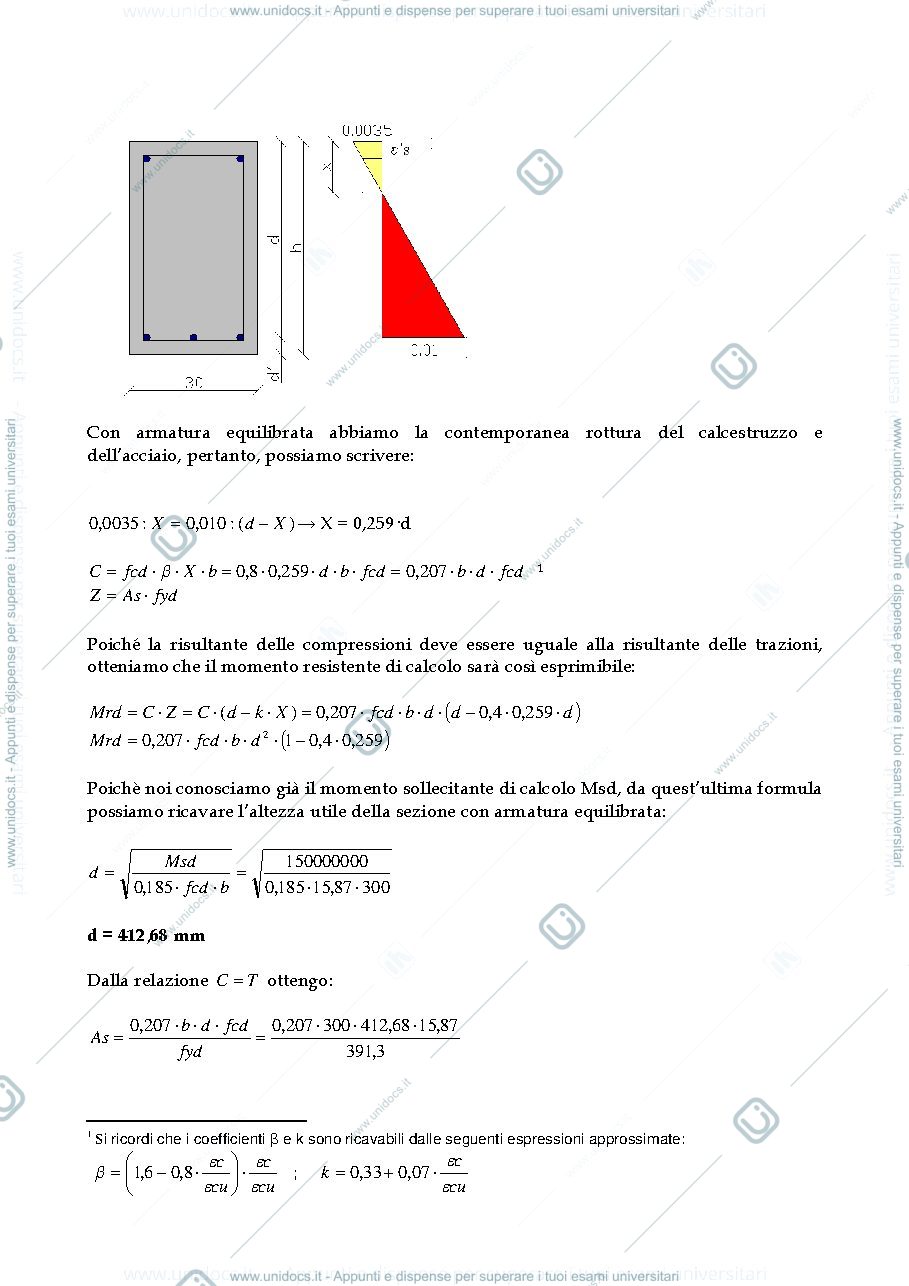

- Utilizzo del modello a rottura del calcestruzzo e dell'acciaio (armatura equilibrata).
- Risultati: d = 412,68 mm, As = 1039,4 mm².
- Esercizio 3: Progetto dell'Armatura a Flessione (Msd, b, d noti)
- Progettazione delle armature per una sezione rettangolare (b=40cm, h=100cm, d'=4cm) con Msd = 450 KNm.
- Obiettivo: ottenere armatura equilibrata con grado di duttilità (x/d) prossimo a 0,259.
- Risultato: As = 3224 mm² (es. 8 Φ 24).
- Esercizio 4: Progetto Doppia Armatura
- Progettazione delle armature longitudinali (As, A's) per una sezione (b=300mm, h=350mm, d=300mm) con Msd = 150 KNm.
- Materiali: C28/35 e B450C.
- Considerazione dell'armatura equilibrata e verifica dello snervamento dell'acciaio compresso.
- Determinazione di As e A's (es. 6Φ18 e 3Φ18).
- Calcolo Mrd = 173.9 KNm, verifica Mrd ≥ Msd soddisfatta.
- Esercizio 5: Verifica Sezione Rettangolare
- Verifica di una sezione in cemento armato (b=30cm, h=50cm, d=4cm, As=A's=804mm²) per Msd=120 KNm.
- Determinazione del meccanismo di collasso e dell'asse neutro (x = 92,51 mm).
- Calcolo della deformazione dell'acciaio teso (εs) e verifica rispetto a εyd.
- Mrd = 133,08 KNm, verifica Mrd ≥ Msd soddisfatta.
- Esercizio 6: Elementi senza Armature Trasversali a Taglio
- Verifica a taglio allo SLU di un travetto latero-cementizio senza armature trasversali (Vsd = 15 KN).
- Determinazione del taglio resistente (Vrd = 252.640,93 N).
- Verifica Vrd ≥ Vsd soddisfatta.
- Esercizio 7: Elementi con Armature Trasversali a Taglio
- Verifica a taglio di una trave continua con luce 8m e sezione costante 30x70cm, con armatura schematizzata.
- Calcolo del taglio resistente dell'armatura trasversale (VRsd) e delle bielle compresse (VRcd).
- Determinazione dell'angolo di inclinazione delle bielle compresse (cotgθ = 1,74).
- VRd = 609KN. Verifica Vrd ≥ Vsd (259 KN, 221 KN) soddisfatta per diverse disposizioni di staffe.
- Metodo delle Forze: Applicazione per un sistema iperstatico, calcolo delle incognite (x1, x2).
- Analisi di ogni asta con i valori di x1, x2 per ottenere V1, V2, V3, V4 e Mmax.
- Presentazione dei diagrammi di Momento Flettente e Taglio.
