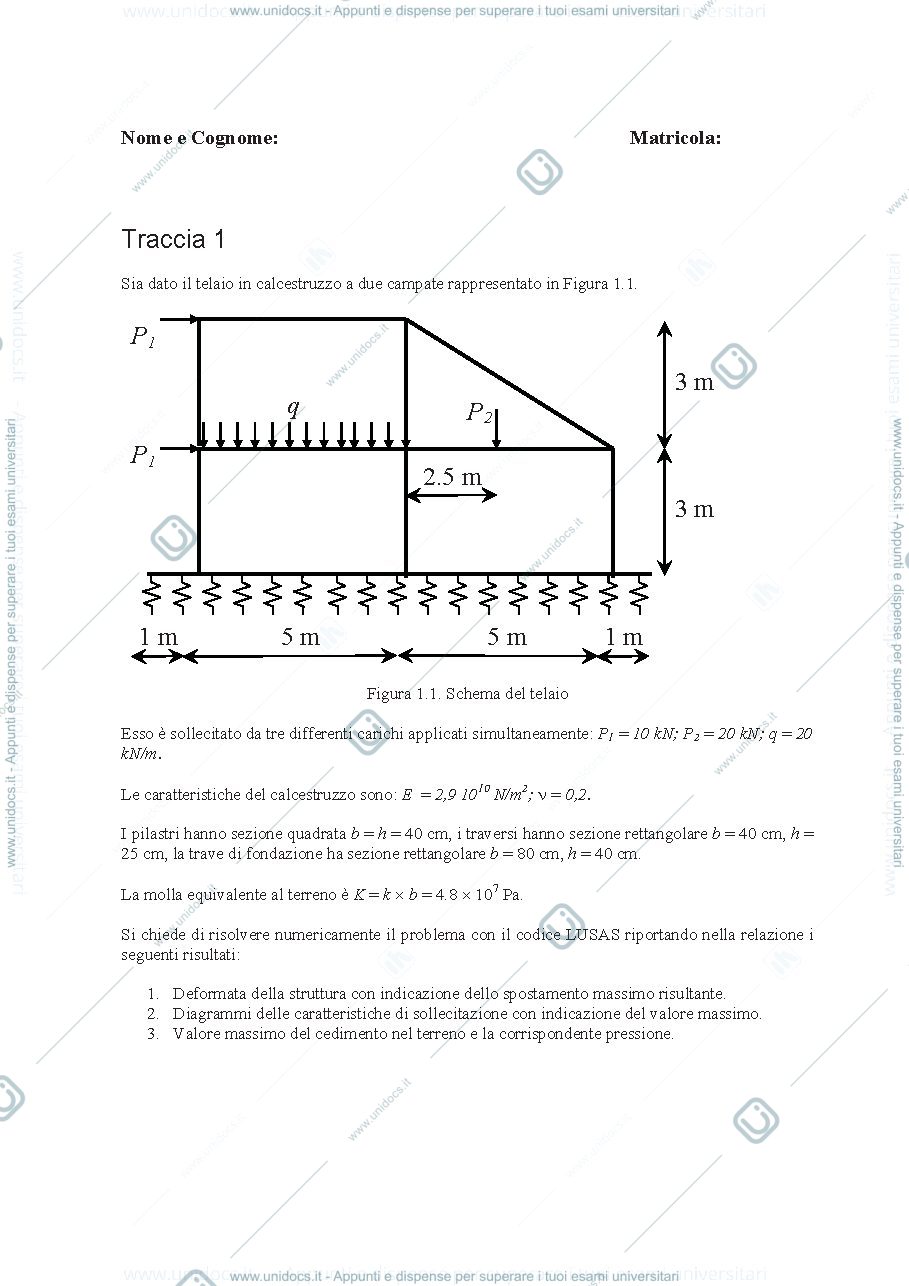

Traccia 1:
- Telaio a due campate con carichi P1=10 kN, P2=20 kN e q=20 kN/m.
- Materiali: calcestruzzo E=2.9×10^10 N/m², Q=0.2; pilastri b=h=40 cm, traversi b=40 cm h=25 cm, trave di fondazione b=80 cm h=40 cm.
- Molla terreno K = 4.8×10^7 Pa.

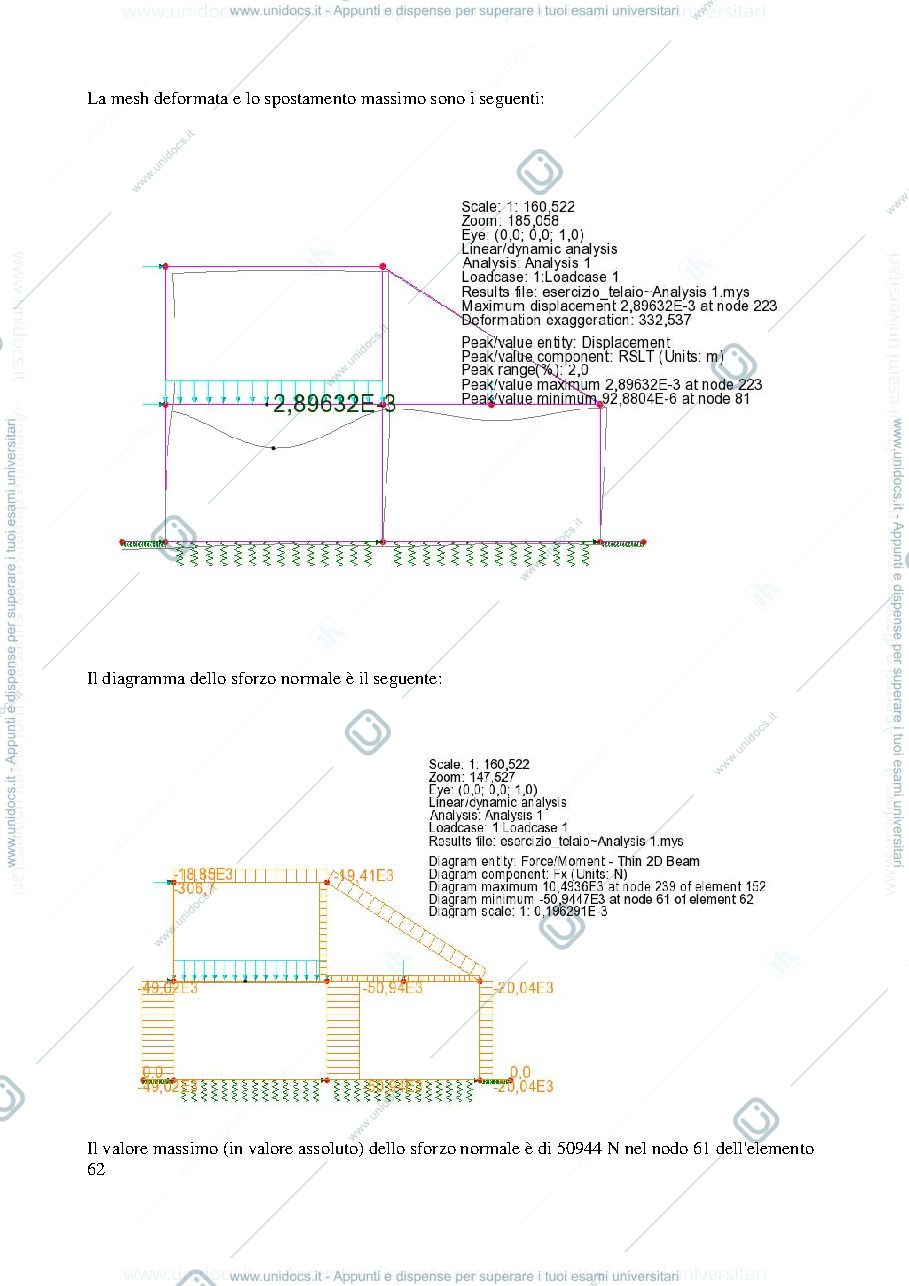

- Risultati: deformata struttura, spostamento massimo, diagrammi sforzo normale (50944 N), taglio (47955 N), momento flettente (43165 N*m).
- Massimo cedimento nel terreno 955 N/m².
Traccia 2:
- Lastra di raggio R=3 m, spessore t=2 cm con foro concentrico r=1 m.
- Acciaio E=210 GPa, Q=0.3; carico distribuito q=2 kN/m.
- Risultati: mesh deformata, spostamento verticale massimo 1.15 cm, momenti flettenti Mr e Mθ.
Leggi il riassunto completo
- Traccia 1: Telaio in calcestruzzo a due campate con carichi P1, P2 e q; sollecitazioni numeriche con LUSAS per deformata, diagrammi delle caratteristiche di sollecitazione, cedimento nel terreno e pressione.
- Traccia 2: Lastra con foro concentrico in acciaio soggetta a carico distribuito; soluzioni numeriche con LUSAS per mesh deformata, spostamenti verticali, momenti flettenti Mr ed MT.
- Traccia 3: Lastra quadrata con foro allineato sulla diagonale e tensione tangenziale; verifica del carico applicato utilizzando il criterio di Von Mises, diagrammi della mesh, σeq di Von Mises e tensioni normali y.
Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo
Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.
Studia questi appunti con l'AI
Riassunto e domande d'esame sono gratis: chiedili e ti mandiamo un'email quando sono pronti.
In preparazione: di solito è pronto in giornata.
Questo appunto è gratis. Registrati in 30 secondi per leggere tutte le pagine e scaricarlo.
Simula l'esame con domande costruite su questi appunti.
Di cosa parla l'insegnamento
Meccanica dei solidi e della frattura: modelli e metodi computazionali · 2° anno · 2° semestre · 6 CFU · ICAR/08
Comprensione degli argomenti trattati. Capacità di elaborazione ed estensione dei relativi strumenti matematici introdotti nelle applicazioni in ambito ingegneristico. Al termine dell’insegnamento gli studenti saranno in grado di: - Conoscere le equazioni fondamentali della meccanica dei solidi, con particolare…
