Di cosa parla
Riassunto AI · si legge in un minuto

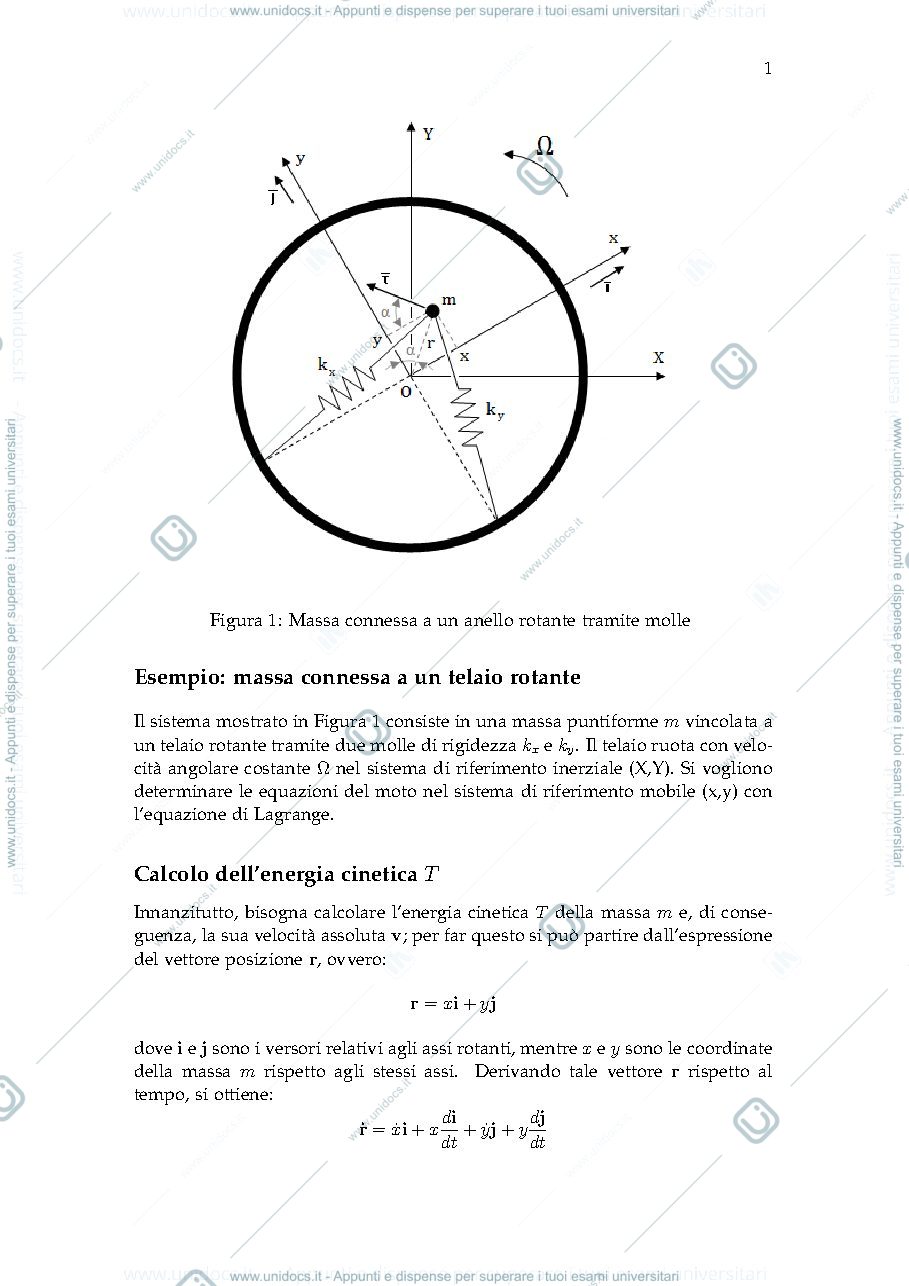

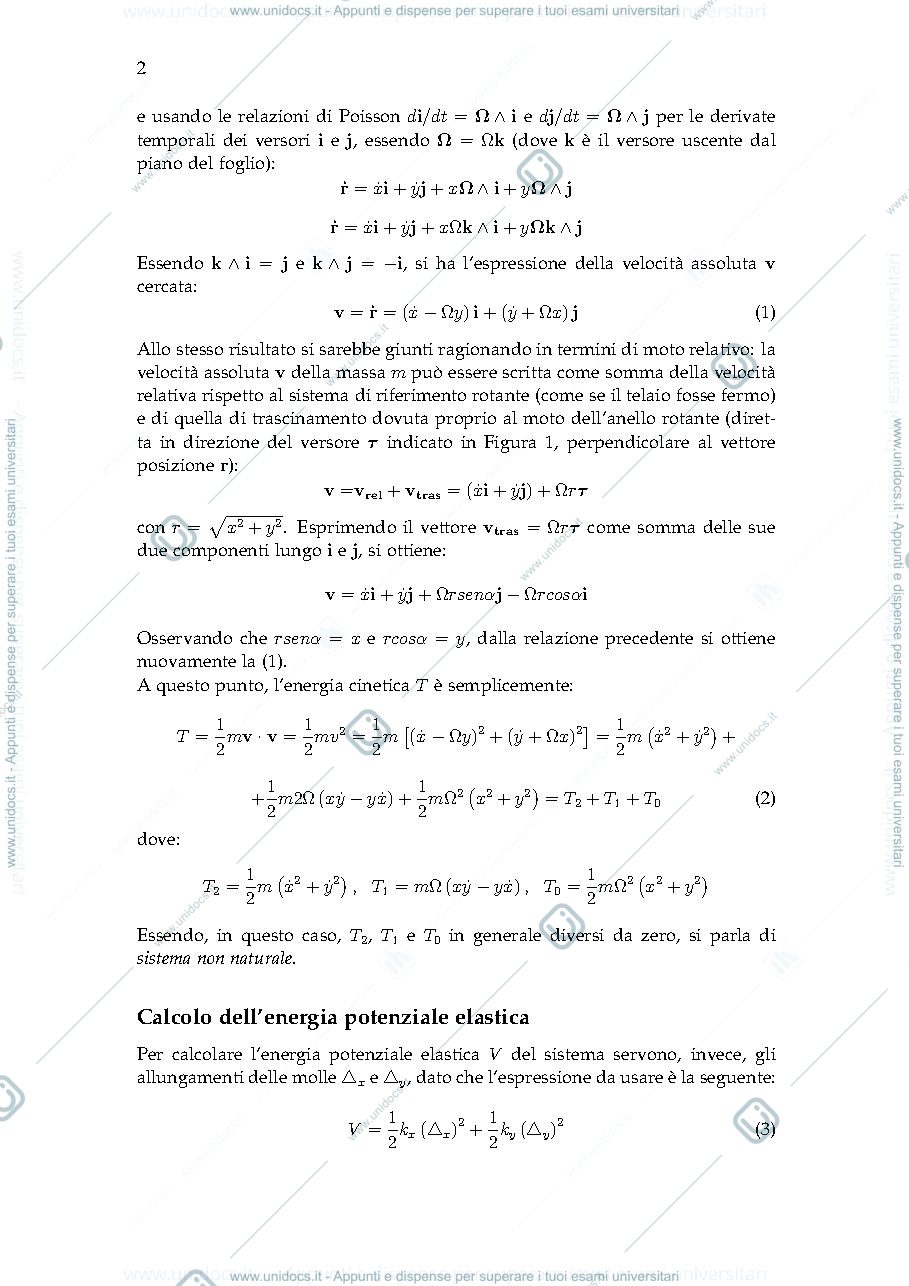

Il testo illustra la formulazione delle equazioni del moto per una massa vincolata a un telaio rotante tramite molle, analizzando sia il sistema di riferimento mobile che quello inerziale. Nel primo approccio, si calcolano energia cinetica e potenziale nel sistema rotante introducendo termini giroscopici e centrifughi nella matrice di Lagrange. Il secondo metodo utilizza una trasformazione di coordinate per esprimere le grandezze fisiche nel sistema inerziale, ottenendo equazioni accoppiate che possono essere semplificate assumendo rigidità e smorzamento uguali per entrambe le molle.
Leggi il riassunto completo
- Il sistema è modellato come una massa vincolata a un telaio rotante tramite molle, dove l'analisi nel riferimento mobile richiede di distinguere tra energia cinetica relativa, termini di Coriolis e contributo centrifugo.

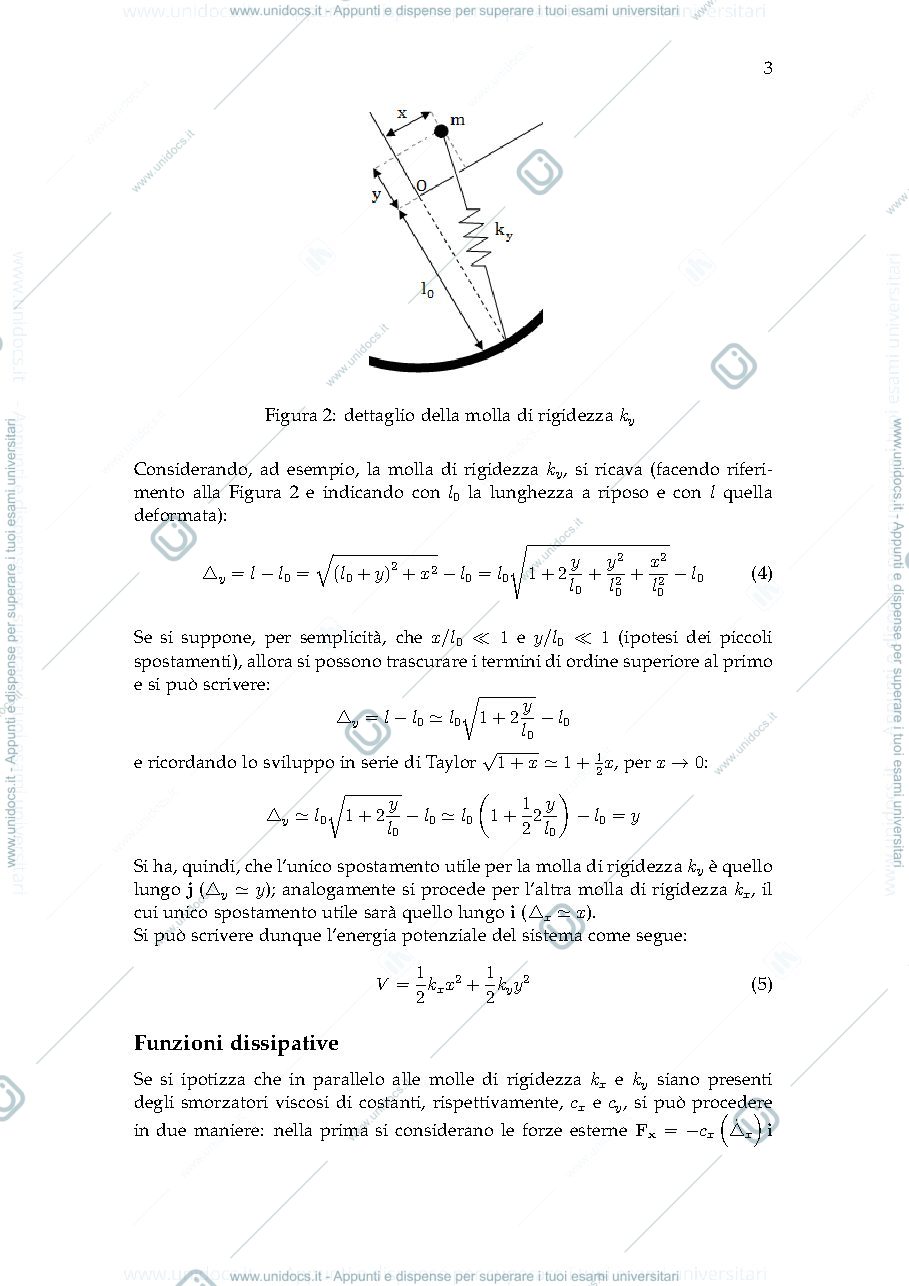

- L'approssimazione dei piccoli spostamenti permette di semplificare le espressioni degli allungamenti delle molle, portando a un'energia potenziale elastica quadratica nelle coordinate relative del sistema rotante.
- La funzione di dissipazione di Rayleigh include sia lo smorzamento viscoso legato agli spostamenti relativi rispetto al telaio che quello associato alla velocità assoluta della massa nel sistema inerziale.
- Le equazioni del moto risultanti, formulate tramite il metodo di Lagrange, vengono organizzate in forma matriciale evidenziando le matrici di massa, rigidezza modificata, smorzamento modificato e la matrice giroscopica antisimmetrica.
- L'equivalenza tra i sistemi di riferimento mobile e inerziale è dimostrata attraverso una trasformazione lineare delle coordinate che porta a equazioni differenziali accoppiate con termini periodici dipendenti dalla velocità angolare.
- L'introduzione di variabili complesse permette di ridurre il sistema matriciale reale a un'unica equazione scalare complessa, semplificando l'analisi modale e la determinazione delle frequenze naturali del sistema rotante.
Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo
Stai vedendo l'anteprima delle prime pagine. Registrati per sbloccare le pagine restanti.
Studia questi appunti con l'AI
Riassunto e domande d'esame sono gratis: chiedili e ti mandiamo un'email quando sono pronti.
In preparazione: di solito è pronto in giornata.
Registrati e scarica gratis questo appunto.
Simula l'esame con domande costruite su questi appunti.
Di cosa parla l'insegnamento
Dinamica dei sistemi meccanici · 2° anno · 1° semestre · 6 CFU · ING-IND/13
Conoscenze relative al comportamento dinamico di strutture, sistemi meccanici e macchine rotanti in regime stazionario o periodico e in fasi transitorie. Capacità di modellizzare ed analizzare il comportamento dinamico di strutture, sistemi meccanici e macchine rotanti, mediante strumenti analitici in grado di…
