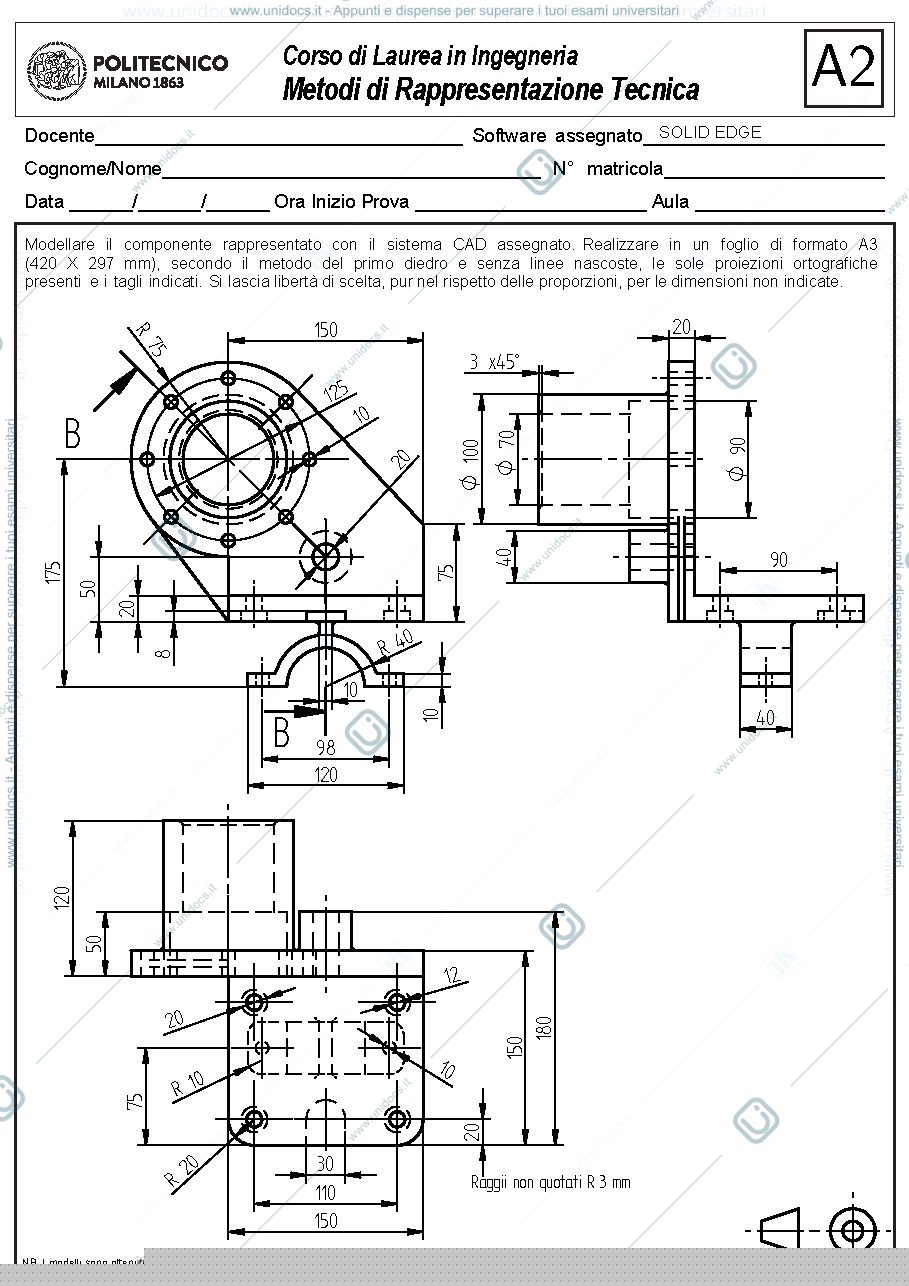

Il documento presenta una prova pratica per il corso di Metodi di Rappresentazione Tecnica in Ingegneria Aerospaziale. Lo studente deve modellare un componente meccanico modificato con Solid Edge su formato A3. È richiesto di produrre proiezioni ortogonali nel primo diedro, escludendo le linee nascoste e includendo i tagli specificati. Le dimensioni non indicate possono essere scelte liberamente purché rispettino le proporzioni geometriche del disegno.
Leggi il riassunto completo
- L'esercizio richiede di modellare un componente meccanico complesso utilizzando il software CAD Solid Edge, partendo da una serie di dati geometrici e dimensionali forniti come riferimento.
- La rappresentazione grafica deve essere eseguita su un foglio A3 seguendo rigorosamente il metodo del primo diedro, escludendo esplicitamente le linee nascoste per semplificare la lettura delle proiezioni ortografiche.
- I modelli proposti sono stati creati modificando componenti meccanici reali con l'obiettivo specifico di facilitare l'apprendimento didattico degli studenti di ingegneria aerospaziale.
- Per le dimensioni non esplicitamente indicate nel testo, è concessa libertà di scelta progettuale, purché vengano mantenute le proporzioni geometriche originali del pezzo da rappresentare.
- L'output finale deve includere esclusivamente le proiezioni ortografiche richieste e i tagli specifici indicati nella traccia, omittendo eventuali dettagli non pertinenti alla soluzione d'esame.
