Oscilloscopio_spiegazione_alternativa lezioni prof: Norgia

Politecnico di Milano ingegneria dell'automazione 2020
151 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

L'oscilloscopio visualizza l'andamento nel tempo dei segnali elettrici su uno schermo quadrettato. Funziona tramite un tubo a raggi catodici, dove elettroni emessi dal catodo vengono focalizzati in un fascio, deflessi da placche e accelerati fino allo schermo per produrre luce. La forma d'onda del segnale è determinata variando tensioni su placche di deflessione. Un "dente di sega" controlla lo spostamento orizzontale dello spot, mentre amplificatori regolano la scala verticale. Triggeraggio e sincronizzazione dei segnali sono gestiti dai circuiti interni dell'apparecchio.
Leggi il riassunto completo
  • L'oscilloscopio visualizza l'andamento nel tempo di un segnale di tensione su uno schermo quadrettato, grazie al tubo a raggi catodici.
  • Il tubo a raggi catodici comprende il cannone elettronico, i sistemi di focalizzazione e accelerazione del fascio, le placche di deflessione orizzontale e verticale, e le fasce intensificatrici per l'accelerazione ulteriore dei raggi.
  • La traccia sullo schermo è determinata dall'applicazione di tensioni su placche di deflessione, che vengono manipolate attraverso attenuatori e amplificatori per visualizzare l'andamento del segnale nel tempo. Il processo deve essere ripetuto continuamente per mantenere la traccia stabile.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

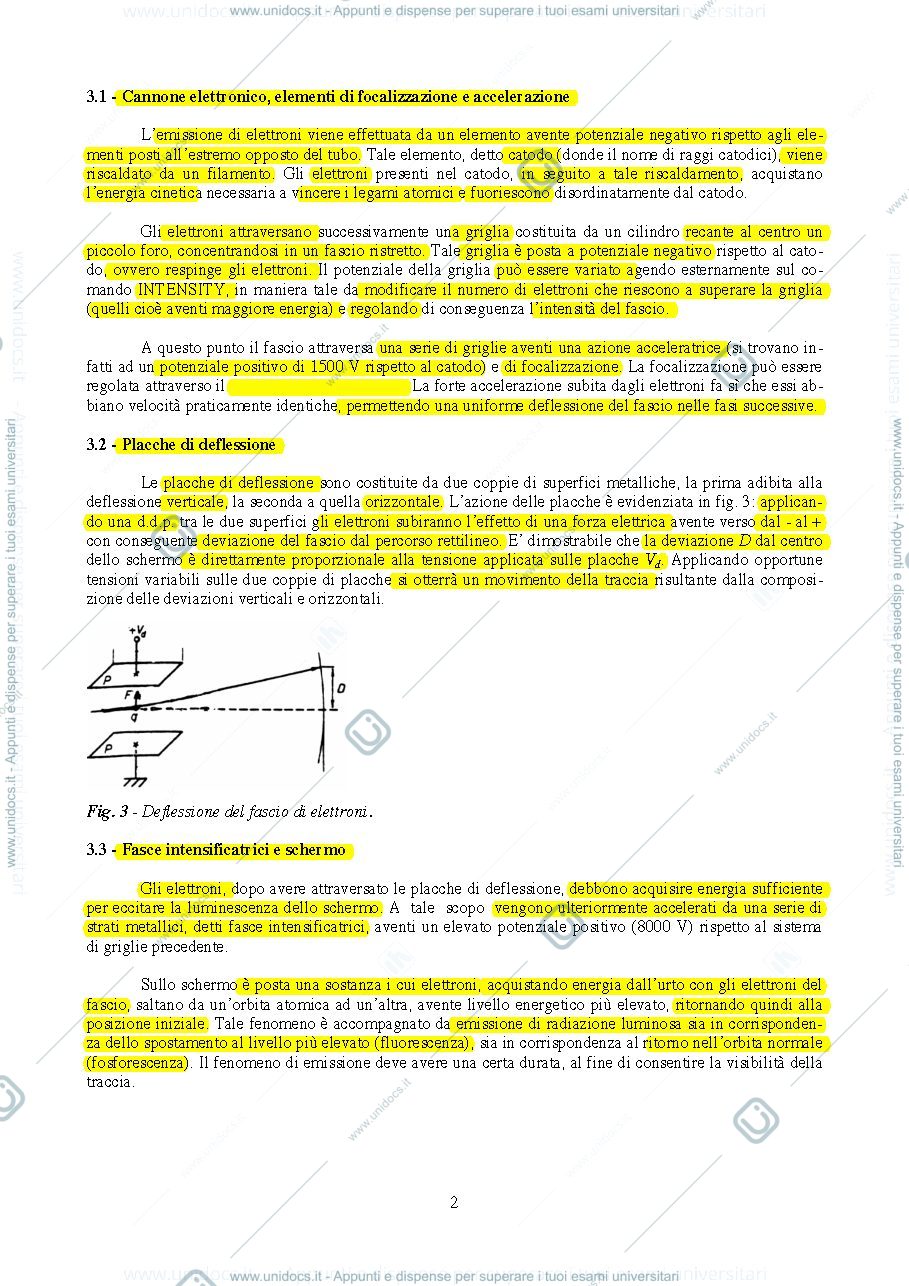

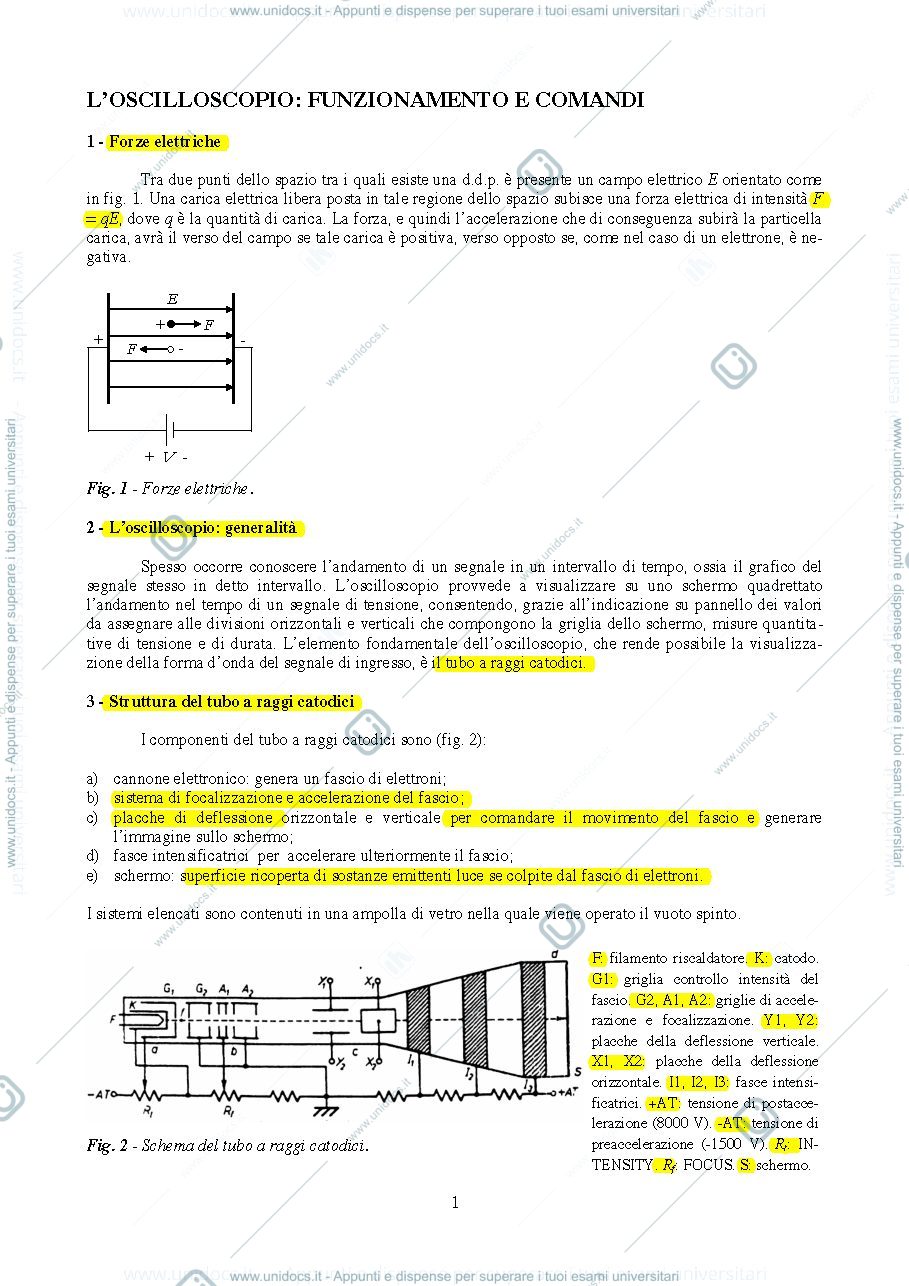

Anteprima pagina 1 — Oscilloscopio_spiegazione_alternativa lezioni prof: Norgia Anteprima pagina 2 — Oscilloscopio_spiegazione_alternativa lezioni prof: Norgia
